Pompe à chaleur géothermique 4 tubes

Pompe à chaleur géothermique 4 tubes

La pompe à chaleur géothermique 4 tubes

  • Fonctionne avec un rendement jusqu'à 40% supérieur à une PAC aérothermique avec avec SCOP à 5 voir 6 en chauffage seul
  • Produit chaud et froid en même temps

Sommaire

01

Qu'est qu'une pompe à chaleur géothermique 4 tubes?

C'est principalement

  • un compresseur
  • un échangeur à plaque avec un circulateur vers les capteurs géothermiques
  • un échangeur à plaque avec un circulation vers le local à chauffer
  • un échangeur à plaque pour l'application froid
  • un "bouton d'arrêt/ marche"
  • En général sans électronique principale cause des pannes

Quelle différences avec les autres pompes à chaleur traditionnelles?

  • Généralement, le froid et le chaud sont produits en séquence
  • Le fait de pouvoir produire froid et chaud en même temps permet une augmentation de la performance (comme une thermo frigo pompe) et de garder un tewu de service chaud et froid à 100% du temps

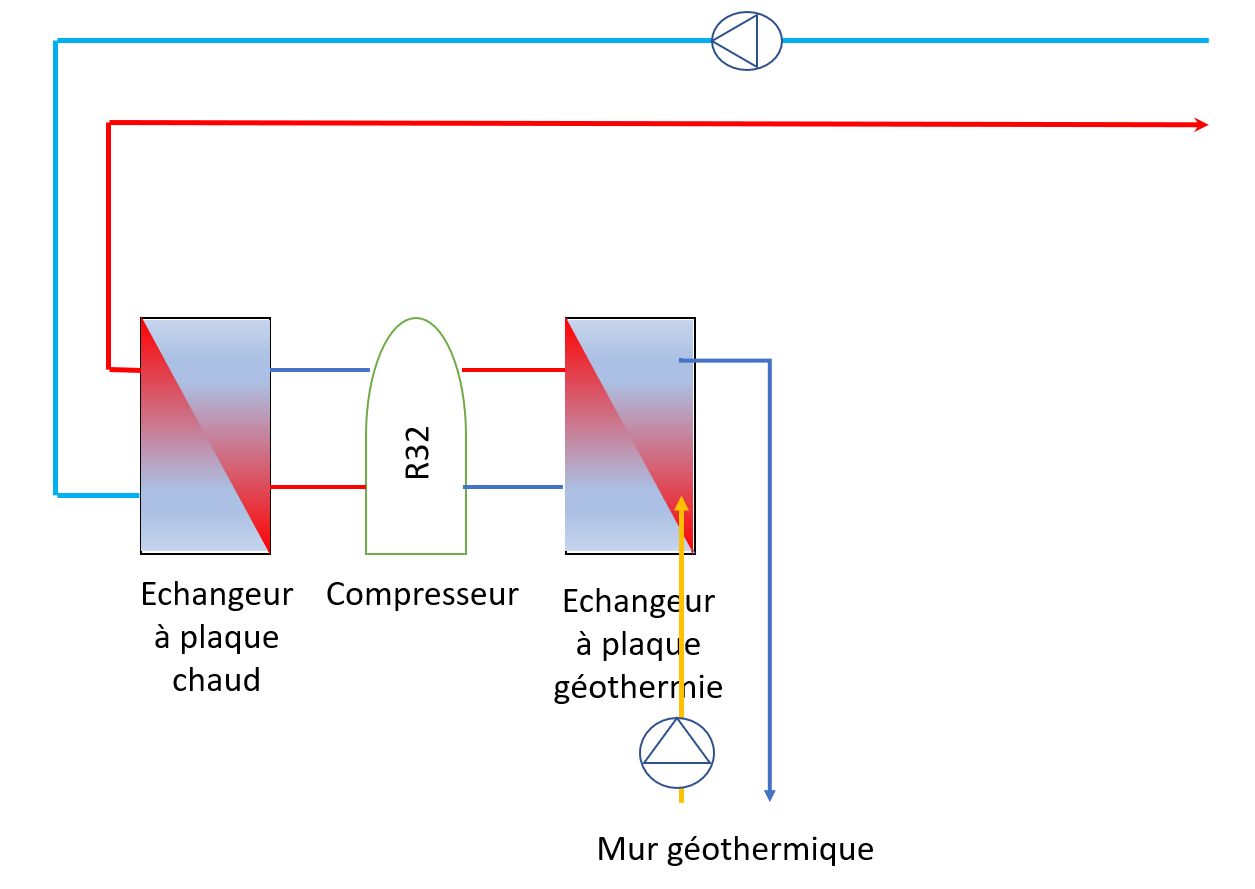

Schéma de fonctionnement de la pompe à chaleur géothermique traditionnel
Schéma de fonctionnement de la pompe à chaleur géothermique traditionnel

Une pompe à chaleur de façon traditionnelle permet de fournir du chaud ou du froid en utilisant le mode réversible du compresseur. Dans ce acs, on profite soit du chaud soit du froid de façon alternée.

Schéma de fonctionnement de la pompe à chaleur géothermique 4 tubes
Schéma de fonctionnement de la pompe à chaleur géothermique 4 tubes

Dans ce schéma, on ajoute un 3eme échangeur de chaleur comme on le trouve traditionnellement dans les pompes à chaleur géothermiques mais dans ce cas, le 3eme échangeur est piloté indépendamment de la pompe à chaleur. Ainsi on peut produire chaud et froid en même temps

Retrouver les composants d'une pompe à chaleur géothermique

Les composants d'une pompe à chaleur géothermiques sont très peu nombreux

  • Etage géothermique avec une pompe de circulation et échangeur à plaque
  • Etage chauffage avec pompe de circulation, échangeur à plaque et en option une résistance électrique
  • Entre les 2: le compresseur R32
  • Au dessus: la logique électrique câblée

02

Comment installer une pompe à chaleur géothermique 4 tubes pour un logement

Schéma général d'implantation pompe à chaleur géothermique 4 tubes

Le schéma paraît touffu mais tout ou partie du réseau hydraulique peut être préfabriqué dans nos ateliers. Il permet de

  • Produire de l'ECS de façon optimisée avec un chauffage moyen de l'eau à 45°c
  • Utiliser le bas du ballon d'ECS comme tampon pour le chauffage
  • Permet le rafraîchissement sur le même réseau que le chaud en utilisant une vanne 3 voies pilotée par un thermostat chaud froid.

Une variante sera de ne pas utiliser de voies 3 voies et d'utiliser des appareils 4 tubes comme les radiateurs réversibles , les cassettes ou gainables hydrauliques

Gainable 4 tubes pour pompe à chaleur géothermique
Gainable 4 tubes pour pompe à chaleur géothermique
03

Utilité de la pompe à chaleur géothermique 4 tubes

Améliorer le COP de la pompe à chaleur géothermique

L'été, permettre de produire l'ECS en même temps que la production de l'ECS va permettre d'augmenter le COP de la pompe à chaleur.

Pendant la canicule, une maison va produire une eau en retour du rafraîchissement à 20-21°c pour une énergie d'environ 1,5 à 2 kwh pour une maison de 100m².

Pour une pompe à chaleur géothermique de 4 kw pour 100m², cela fait environ 50% d'apport d'eau à 20° et 50% à 12°c en provenance de la terre soit un mix entrant dans la pompe à chaleur géothermique de 16°c. soit une augmentation du COP de l'ordre de 10 à 20% pour l'ECS.

Améliorer le confort

Le rafraîchissement ne s'arrête pas pendant la production d'ECS par exemple.

Augmenter la capacité de géocooling

Une des craintes est de voir la température de retour des murs géothermiques augmenter tout au long de la saison. Dans le cas de production ECS en même temps que le géocooling, cela permet de booster la performance du géocooling.

En fonction du niveau de besoin en froid, on pourra placer l'échangeur de froid en amont ou en aval de la pompe à chaleur.

04

Avantage de la pompe à chaleur géothermique 4 tubes dans les hôtels

Les hôtels sont grands consommateurs d'ECS et de rafraîchissement en période estivale et de plus il y des clients qui ont besoin de frais et d'autres de chauffage (chambres sud vs nord par exemple)

La technique 4 tubes permet de répondre parfaitement à ce besoin de confort différencier et de profiter de la forte demande en ECS pour booster le rafraîchissement

Rafraîchir avec une pompe à chaleur géothermique 4 tubes
Rafraîchir avec une pompe à chaleur géothermique 4 tubes

05
06
07

Capteur géothermique pour pompe à chaleur géothermique 4 tubes

La pompe à chaleur Nextherm que nous vendons est optimisée pour un fonctionnement avec

Les 2 capteurs sont très compacts et nécessitent l'intervention de terrassiers (pas de forage) ce qui simplifie et raccourcie les délais

En général le travail peut être réalisé en 1 à 3 jours maximum en fonction de la taille de votre installation

08
09
10

Questions fréquentes FAQ

FAQ

No items found.
D'autres questions? Contactez nous
