Corbeille géothermique : Le Collecteur

Corbeille géothermique : Le Collecteur

Le collecteur pour corbeille géothermique

Sommaire

Tous les articles sur la corbeille géothermique

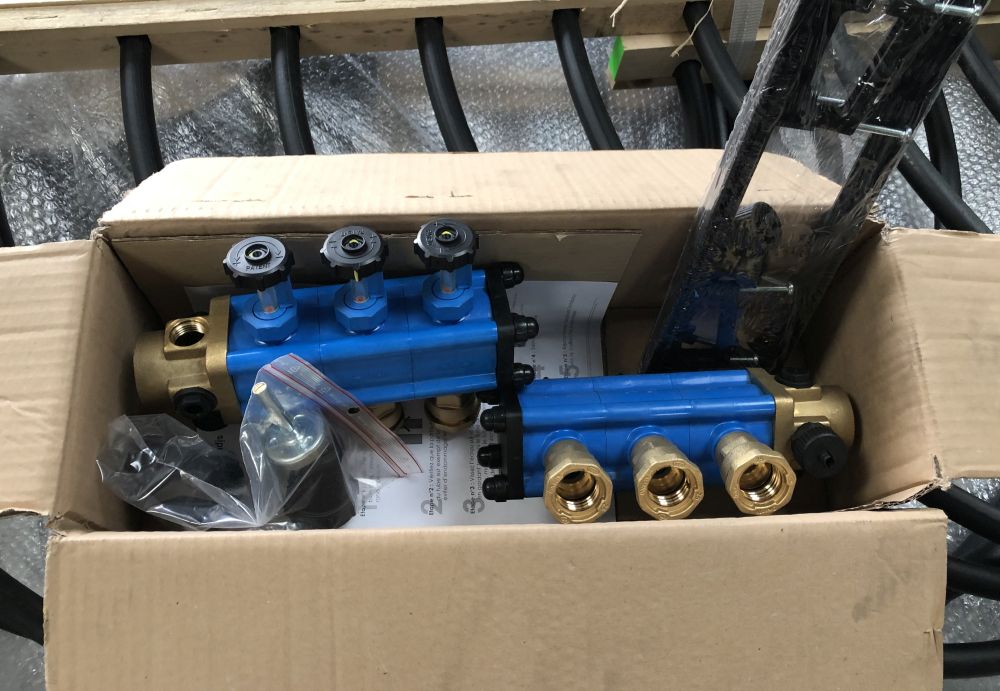

Introduction au collecteur pour corbeille géothermique dans sont emballage

le collecteur pour corbeille géothermique dans son emballage
le collecteur de corbeilles dans son emballage

Un collecteur de corbeille géothermique a les mêmes fonctions qu'un collecteur de plancher chauffant avec un plus la tenue à un environnement extérieur enterré dans un regard. Toutes les corbeilles sont branchées comme autant de boucles de plancher chauffant et 2 tuyaux partent vers la pompe à chaleur.

Le collecteur de corbeille géothermique est composé de

  • Une platine plastique de fixation
  • Un élément de débat vers les corbeilles équipé de manomètres et raccords à compression diamètre 25 mm
  • Un élément de retour des corbeilles avec vannes d'isolement et raccords à compression
  • 2 thermomètres
  • 2 godets purgeurs automatiques

De plus un kit est fourni pour relier le collecteur de corbeille géothermique avec vannes d'isolements en 1"1/4, des raccords à compression pour tuyau en 1" 1/4 , du tuyau en PEHD en 1" 1/4

Pour une installation standard , il n'y a pas besoin d'ajouter du tuyau. Si on devait ajouter une longueur de tuyau nécessitant un raccord enterré, alors un raccord soudé devrait être réalisé avec une machine à souder le PEHD.

Départs et retours de collecteur de corbeille géothermique

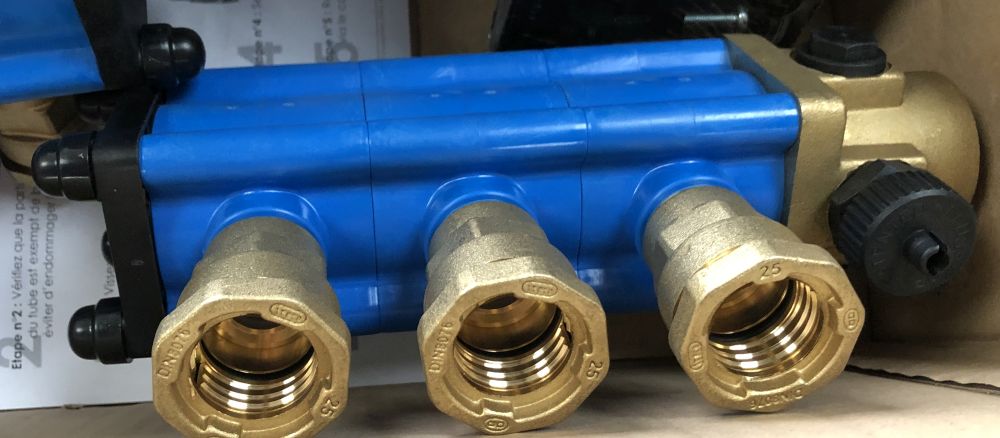

Raccord vers chaque corbeille géothermique

Raccords à compression pour collecteur de corbeille géothermique
Raccords à compression pour collecteur de corbeille géothermique

Le raccord vers chaque corbeille géothermique se fait à l'aide d'un raccord standard à compression pour un tuyau en PEHD noir de 25 mm de diamètre comme celui utilisé pour l'arrivée d'eau potable dans les maisons. Avant d'utiliser les raccords, il faudra rendre le filetage entre le raccord et le collecteur en utilisant par exemple de la fillasse. Ce travail peut, bien sur, être effectué en atelier avant la mise en place du collecteur.  Ainsi, au moment du branchement, il n'y aura plus qu'à insérer le tuyau dans le raccord et serrer.

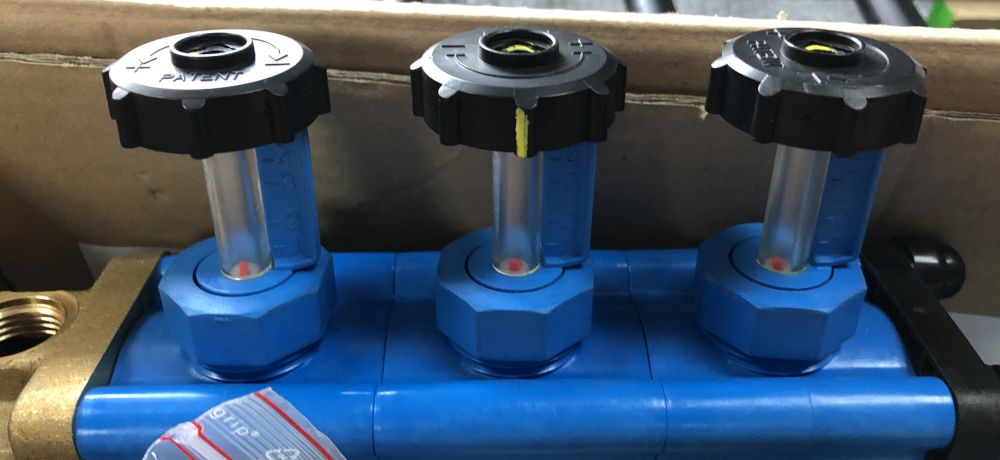

Débit mètres sur le retour de chaque corbeille géothermique

Manomètre pour collecteur de corbeille géothermique
Manomètre pour collecteur de corbeille géothermique
Le réglage du débit se faisant pour ces collecteurs sur le débit mètre, le débit mètre sera placé sur le retour de la corbeille géothermique

En effet, on règle un débit avec le vanne poussant contre le flux et non en aspirant.

Les manomètres pour corbeille géothermique sont très importants car il faut équilibrer le débit d'eau entre les corbeilles afin d'assurer le même fonctionnement pour chaque corbeille et ainsi avoir une même température de retour. Le débit sera à régler à 3 ou 4 litres par minutes. Le manomètre est gradué jusqu'à 5 litres par minutes. La conception de la corbeille géothermique est optimisée pour un débit de 3 à 5 litres par minute. Le réglage ne pourra se faire qu'à la mise en service de la pompe à chaleur. A la mise en place, on pourra fermer ou ouvrir en plein le débit mètre pour faire le remplissage et le maintien en pression de 3 bars nécessaires au remplir les trous dans lesquels sont positionnées les corbeilles.

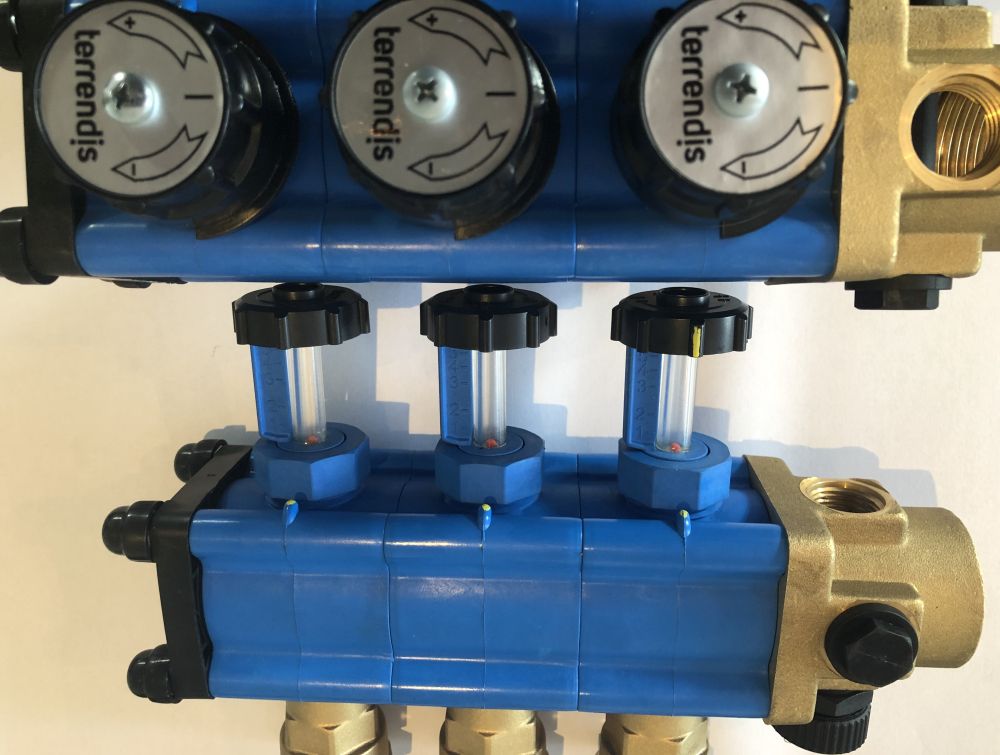

Vannes d'arrêt sur l'aller vers chaque corbeille géothermique

Vannes d'arrêt sur le retour du collecteur de corbeille géothermique
Vannes d'arrêt sur le retour du collecteur de corbeille géothermique

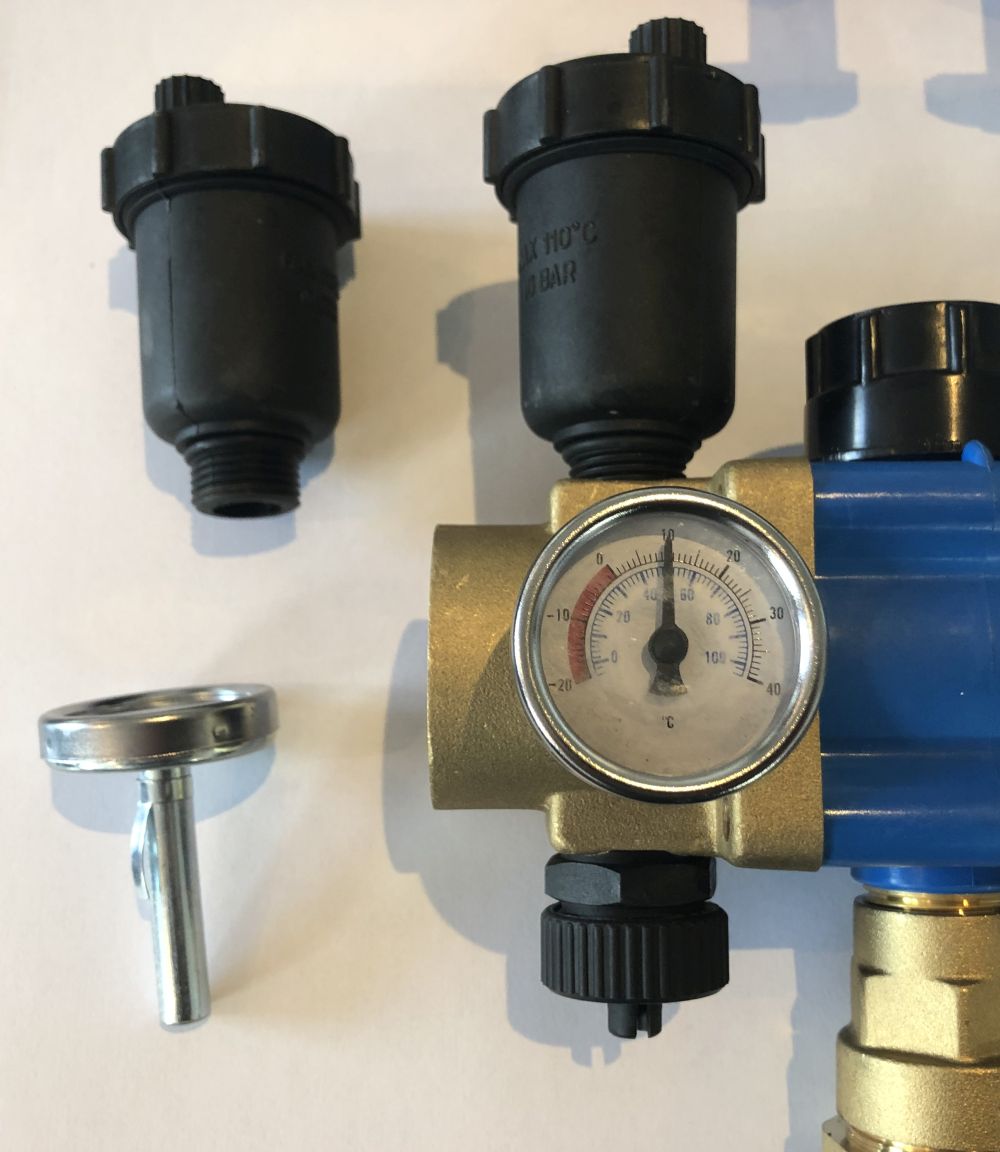

Godets purgeurs et thermomètres du collecteur pour corbeille géothermique

Purgeur de la corbeille géothermique
Purgeurs et thermomètres

Chaque thermomètre s'enfonce dans son doigt de gant sans outils et sans efforts. Le godet se vissera après voir mis de la fillasse d'étanchéité.

On notera que la zone rouge de fonctionnement commence à 0°. En France, on n'a pas le droit d'utiliser de la géothermie si la température de retour de la sonde géothermiques est inférieure à 0°c. Par contre, on peut aller jusqu'à -3° en sortie de pompe à chaleur en conditions extrêmes. C'est pour cela qu'il faut utiliser du glycol en cas de chauffage. Pour le free cooling ou géoccoling, l'eau est suffisante.

La liaison collecteur de panier géothermique à la PAC eau-eau

Le collecteur de panier géothermique se branche avec un tuyau 1" 1/4 en PEHD noir.

Sont fournis avec le kit de corbeille géothermique

  • 4 raccords à compression
  • 2 vannes d'isolement
  • 2 coudes en 1 "1/4

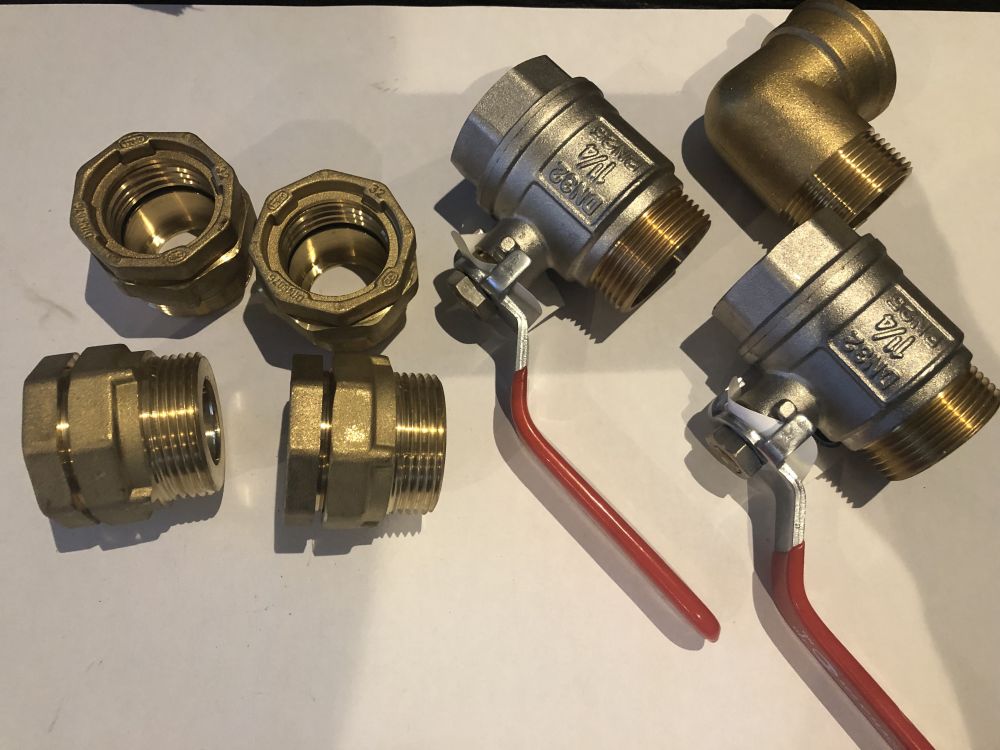

Kit de liaison pour collecteur de corbeille géothermique
Kit de liaison pour collecteur de corbeille géothermique

Les raccords sont aussi des raccords standards à compression pour tuyau PE noir tels que ceux utilisés pour l'arrivée d'eau dans les bâtiments.

L'utilisation du T est optionnel en fonction de la position du collecteur pour corbeille géothermique.

Mise en eau du collecteur pour corbeille géothermique

Un kit de pompage de glycol peut être prêté à nos clients pour une utilisation sur bidons de 20 litres. Le glycol pour corbeille géothermique est livré prêt à l'emploi en bidons de 20 litres ou bidons de 200 litres. C'est à peut près le même prix. Nous vous conseillons de prendre des bidons de 20 litres pour une manipulation aisée et pouvoir utiliser la pompe. Chaque bidon une fois vide pourra être complètement vidé dans un des bidons vides, rincés (glycol alimentaire) et évacué dans les containers pour bouteilles plastiques.

Le kit de remplissage de glycol pour corbeille géothermique se branchera à la place du godet de purge côté départ vers les corbeilles en ajoutant un vanne 1/4 pour maintenir la pression pendant le débranchement de la pompe.

Dans le cas d'utilisation de corbeilles en free cooling ou géo cooling, les corbeilles seront remplies avec de l'eau, donc pour besoin de de pompe il suffira d'utiliser un tuyau d'arrosage avec un raccord fourni type "gardena" .

Le kit de remplissage se branchera côté "aller" pour permettre de chasser les bulles d'air en remontant le long de la corbeille géothermique.

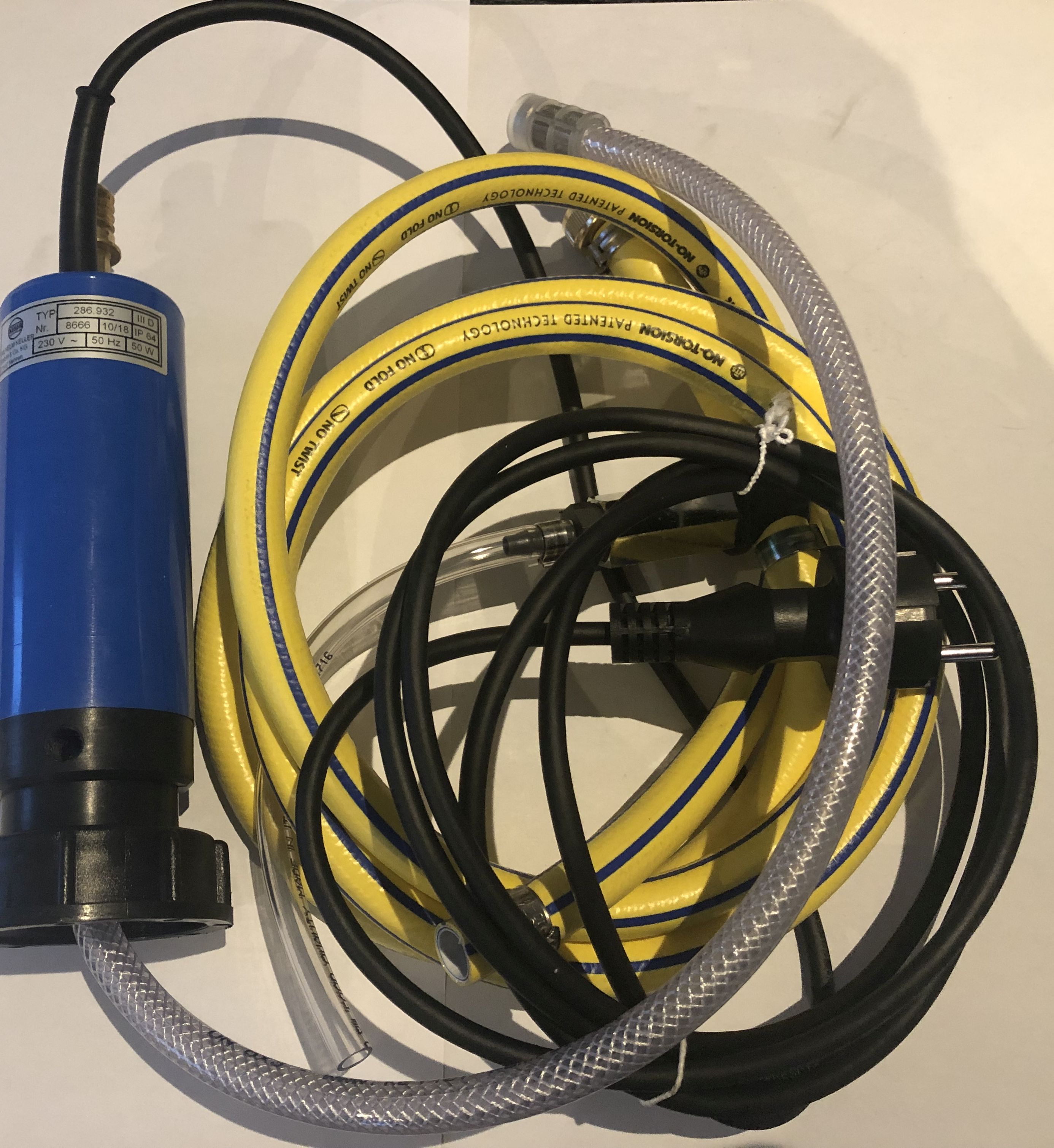

Kit de mise en eau pour corbeille géothermique

Emplacement du collecteur de corbeille géothermique

Distance max conseillé « Collecteur – Corbeille » : 20m

Distance max conseillé « PAC – Collecteur » : 25m

Les distances minimales à respecter entre les capteurs et les autres éléments du site sont :

- 3 mètres pour les fondations, puits, fosses septiques, évacuations

- 2 mètres pour les arbres

- 1,50 mètre pour les réseaux enterrés non hydrauliques.

Le réglage du débit se faisant pour ces collecteurs sur le débit mètre, le débit mètre sera placé sur le retour de la corbeille géothermique. L'aller se fait par le bas de la corbeille et le retour par le haut de la corbeille géothermique.

Schéma général pour corbeille géothermique
Schéma général pour corbeille géothermique
