Rafraîchissement par géocooling: la climatisation gratuite

Guides du géocooling et géothermie

Voir tous les guides
01

Principe du géocooling: la fraîcheur gratuite

Le rafraîchissement par géocooling consiste à prendre de la fraîcheur venant de la terre pour rafraîchir à l'aide d'une circulation d'eau sans utiliser de pompe à chaleur.

Le géocooling permet de bénéficier d'une température de la terre de l'ordre de 10 à 16° en France métropolitaine suivant les régions du nord au sud. Cette température est toujours inférieure  à 18°c qui est la température rêvée pour rafraîchir par le géocooling.

Avec une eau à 18°c, on peut

  • Rafraîchir par un plancher chauffant rafraîchissant
  • Utiliser d'autres techniques comme le radiateur réversible très basse température, un gainable compatible géocooling...
  • Éviter de condenser pour réduire la surconsommation d'énergie et d'avoir le nez trope sec

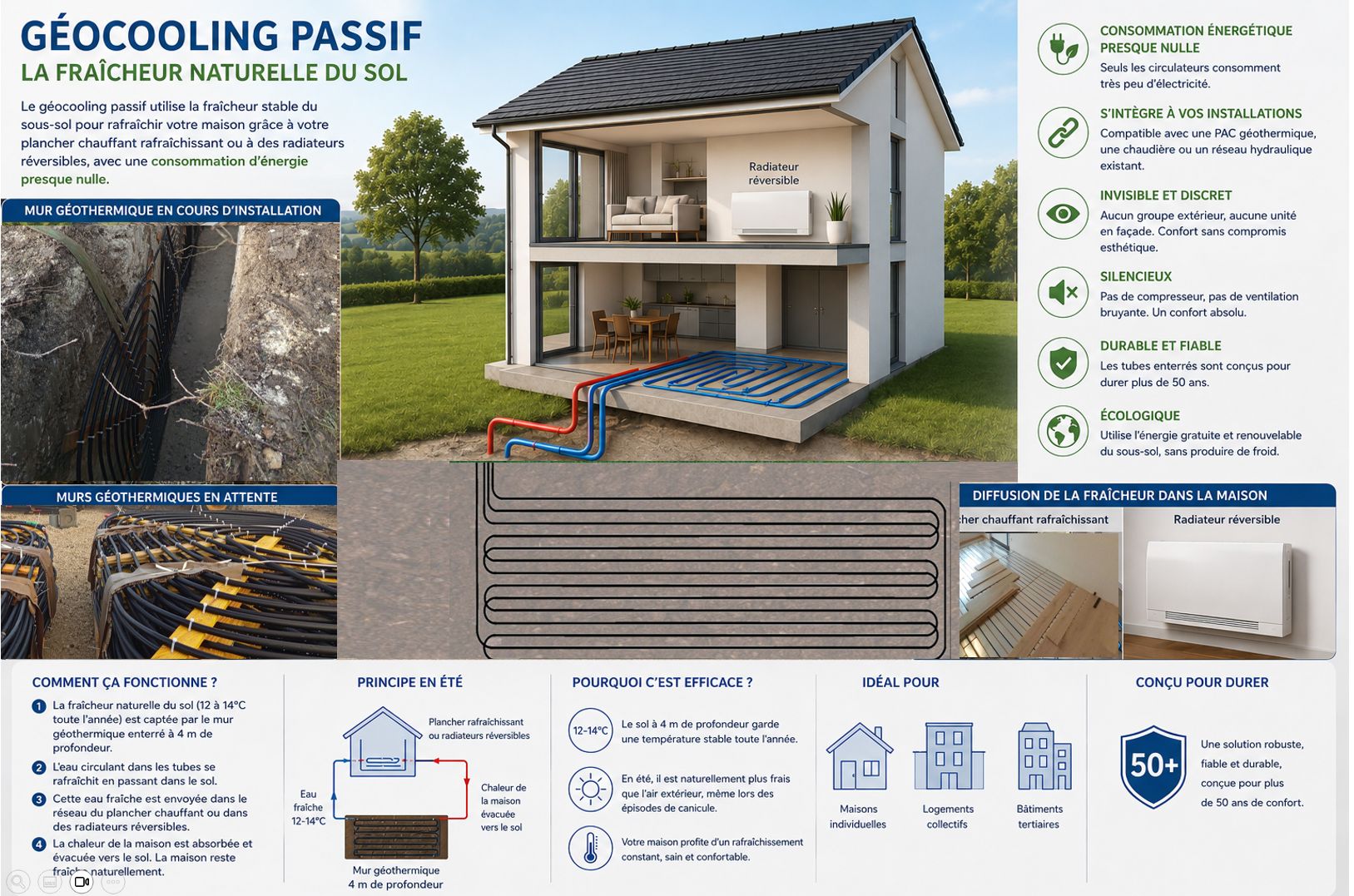

Principe du Géocooling
Principe du géocooling


Le géocooling peut se coupler avec un plancher chauffant rafraîchissant, un radiateur réversible très basse température en complément d'un plancher rafraîchissant ou branché sur le circuit de chauffage central, une VMC double flux ou un gainable compatible géocooling. Le tout pour un été au frais sans pompe à chaleur.

C'est un moyen de rafraîchir très écologique car

  • Le Géocooling fonctionne sans pompe à chaleur donc sans dépenser d'électricité
  • Le Géocooling permet de réduire les îlots de chaleur
  • Il améliore de rendement du chauffage quand les capteurs sont aussi utilisés pour le chauffage
02

Le géocooling se met en place avec des travaux simples

Loin des excavations ou forages importants et coûteux, les murs et corbeilles géothermiques peuvent s'installer

  • dans la journée
  • avec des moyens d'excavations de surface classiques comme une mini-pelle
  • Sans demande de travaux
  • sur une surface très réduite
  • Sans spécialiste de la climatisation

Le mur géothermique pour un Géocoling avec plus de puissance et moins de travaux

Mur géothermique pour le géocooling
Mur géothermique pour le géocooling

Le GéoMur s'installe dans une tranchée de 20 cm de large. Une simple mini-pelle de 3,5 T permet de faire les travaux rapidement sans détruire le jardin.

C'est un produit labélisé par la "Solar Impulse foundation". Voici un exemple de réalisation pour nos bureaux.

Les corbeilles pour rafraîchissement par géocooling

Corbeille géothermique pour géocooling
Corbeille géothermique pour géocooling


Chaque corbeille mesure 1,2 m de diamètre et la hauteur peut être de 1,5, 2 ou 2,7 m de hauteur . Elles s'installent dans des trous de 4 m de profondeur.

Tranchée pour installer les corbeilles géothermiques pour rafraîchissement par géocooling
Tranchée pour installer les corbeilles géothermiques pour rafraîchissement par géocooling

Branchement très simple du rafraîchissement par géocooling

Le géocooling peut être branché de plusieurs façons

  • Avec un circuit séparé du chauffage principal comme par exemple les logements équipés de radiateurs électriques
  • En utilisant la tuyauterie du chauffage centrale existant pour plancher chauffant ou radiateurs

Dans tous les cas, il faut s'assurer d'avoir une pompe de circulation qui permet à l'eau présente dans le mur géothermique ou la corbeille géothermique de circuler avec le plancher chauffant ou le radiateur.

Dans le cas du plancher chauffant, on ajoutera une "station de mélange" qui permet de réguler la température d'eau à 18°c afin de respecter les normes. Pour un radiateur réversible, une simple pompe sera suffisante.

Station de mélange pour rafraîchissement par géocooling passif
Station de mélange pour rafraîchissement par géocooling d'un plancher chauffant

Tous les composants sont en vente sur la boutique. Mais vous pouvez vous laisser guider en téléphonant au 02 34 46 00 00

03

Taille des travaux de rafraîchissement par géocooling

Quelques éléments de mesure pour calculer un rafraîchissement par géocooling

Pour rafraîchir un logement récent, il faut compter environ 20 à 25 w/m², c'est presque autant que pour la puissance de chauffage l'hiver mais sur une période plus courte, du moins dans le nord.

Un plancher chauffant rafraîchissant Caleosol et les radiateurs réversibles peuvent développer cette puissance.

Les travaux de géocooling avec un mur géothermique

Un mur peut développer entre 1 et 1,4 kw de puissance. Pour 25 w /m² dans le logement, il faut 1 mur géothermique pour 40 m².

Un mur va nécessiter une tranchée de 3 m de profondeur par environ 8,5 m par 0,2 à 0,4 m de largeur en fonction de la qualité de la terre. Donc la tranchée est ouverte et fermée en une journée.

Les travaux de géocooling avec une corbeille géothermique

Une corbeille peut développer entre 0,7 et 1 kw de puissance. Pour 25 w/m² dans le logement, il faut 1 corbeille pour 28 m².

Avant de commencer les travaux, vérifier avec le terrassier qu'il peut creuser un trou de 1,3 m de diamètre par 4 m de profondeur. Sinon, il faurdra commander un modèle de corbeille plus petit mais il faudra plus de corbeilles.

En résumé pour une maison de 100 m²

Une maison de 100m² va nécessiter 3-4 corbeilles ou 2-3 murs
Le Brgm installé à Orléans à mené des travaux depuis quelques années pour valider le système

Voici la table des besoins moyens d'une maison de 100m² RT2012 en rafraîchissement et en géocooling

Table des besoins en rafraîchissement et en géocooling
Table des besoins en rafraîchissement et en géocooling
04

Construire votre plancher avec rafraîchissement par géocooling

Présentation du plancher rafraîchissant à la Biennale des Architectes à Lyon :


En Construction comme en rénovation le plancher rafraîchissant par géocooling s'installe facilement
Contrairement à ce qui se dit, le géocooling est compatible avec un large choix de parquets

Le plancher rafraîchissant sera de préférence avec peu d'inertie pour profiter du rafraîchissement au bon moment et éviter les points de rosée. Tous nos planchers chauffants sont compatibles plancher chauffant rafraîchissant réversible avec une épaisseur commençant à 13 mm seulement.

Le géocooling nécessite une faible inertie pour le meilleur confort possible

05

Utiliser le géocooling avec un radiateur réversible basse température

Le radiateur réversible Caleosol est très basse température en chauffage pour utiliser de l'eau tiède à la même température que le plancher chauffant et fonctionne à 18°c, soit la température idéale pour le géocooling.

06

Promotions sur les kits de géocooling

Régulièrement, nous proposons des promotions sur nos produits.. Restez connectés. Voici la promotion du moment

07

Le confort du rafraîchissement par géocooling

Exemple de plancher rafraîchissant par géocooling à côté de Marseille
Exemple de plancher rafraîchissant par géocooling à côté de Marseille

  • Le géocooling peut fonctionner la nuit sans faire de bruit dans la maison
  • Le géocooling associé à un plancher chauffant rafraîchissant réversible concentre la fraîcheur vers le bas de la pièce et donne une impression de fraîcheur au niveau des jambes, ce qui est très agréable.
  • Le plancher chauffant réversible ne dessèche pas le nez
  • Enfin, on n'a pas le coup de froid sur les épaules quand on est installé près de la clim

08

Les limites du rafraîchissement par géocooling

Passé tout l'été en géocooling passif peut être difficile dans les zones H3 (zones les plus chaudes de France). Dans ce cas, vous pouvez toujours

  • utiliser la pompe à chaleur eau-eau géothermique en mode réversible pour augmenter le rendement
  • utiliser la pompe à chaleur eau-eau pour produire l'eau chaude sanitaire, cela aura pour effet de produire de l'eau fraîche dans le circuit de rafraîchissement

Les DTUs précisent les limites d'utilisation du système pour la température de l'eau de rafraîchissement.

Vous pourrez trouver la totalité de l'évaluation du CSTB

Températures limites pour un plancher chauffant rafraîchissant réversible

Limite de température d'eau pour le rafraîchissement par géocooling
Limite de température d'eau pour le rafraîchissement par géocooling
09

Comment faire pour dimensionner une installation de rafraîchissement par géocooling

Le plus simple est de nous demander une étude gratuite qui peut réalisée sous 24-48 heures par nos équipes. Les prix du matériel sont sur notre site et sans surprise

Dès réception de de votre demande, nous nous permettrons de vous téléphoner pour

  • Connaître les informations pour calculer l'installation
  • Vous envoyer le rapport après calcul. Le résultat peut vous être donné immédiatement au téléphone pendant notre contact téléphonique.

10

Les articles du blog

Questions fréquentes FAQ

FAQ

Quelles sont les sources pour faire du géocooling ?

On peut utiliser des corbeilles ou murs géothermiques (le mur ayant un meilleur rendement), un forage vertical ou un forage sur aquifère. Le capteurs horizontaux sont déconseillés car pas assez enterrés.

Doit-on utiliser une pompe à chaleur avec le géocooling ?

Absolument pas. Pour utiliser le géocooling on "by-pass" la pompe à chaleur ou autres types de chauffages pour envoyer de l'eau froide dans le circuit.

Comment peut-on utiliser le géocooling dans un immeuble?

Pour utiliser le géocooling, on peut utiliser un plancher chauffant rafraîchissant type Caleosol par exemple qui convient exactement pour des locaux d'habitation. On peut aussi utiliser en plus ou à la place des radiateurs réversibles, des gainables, des cassettes, des consoles pourvu qu'elles travaillent avec de l'eau et non du gaz frigo et que le fabricant est certifié les rendement à 18°c.

Quelle est la température de fonctionnement du géocooling?

La température idéale d'utilisation est 18°c sauf en bord de mer (voir DTUs). 18°c, c'est la température idéale pour ne pas condenser et limiter la consommation d'énergie et suffisant pour abaisser la température à 24-25°c pendant la canicule.

Comment conserver un niveau d'hygrométrie constant ?

On peut rajouter un radiateur réversible qui permettra de travailler à 18°c et donc d'avoir un point de rosée à 18°c et par conséquent une hygrométrie de 60-70% à 24°c, ce qui est très agréable
