CaleoNet : le réseau de chaleur d'eau tempérée local
Le réseau de chaleur d'eau tempérée local
Le réseau utilise des murs géothermiques qui peuvent s'enterrer autour des bâtiments pour créer un réseau local "tempéré". Chaque appartement ou chaque maison ou chaque groupe de bureaux possède alors sa mini pompe à chaleur compacte pour produire chauffage, ECS et rafraîchir gratuitement avec le géocooling passif l'été.
Une autre solution serait d'avoir des chaufferies regroupant le besoin de chaque logement dans le cas de bâtiments dépourvus de chaudières individuelles
Si vous recherchez comment crééer un micro réseau de chaleur avec un chaufferie centralise, lisez plutôt un de ces articles sur
Le réseau de chaleur transporte uniquement des calories entre la terre et les pompes à chaleur locales sans machinerie.
Sommaire
Le concept d'un réseau de chaleur d'eau tempérée local
Composition du réseau de chaleur d'eau tempérée
- Echangeurs géothermiques "mur géothermique" compacts en version minMAX pour plus de puissance et moins de travaux qui s'implantent dans des tranchées au plus près des bâtiments à chauffer et refroidir pour simplifier l'infrastructure
- Des compteurs de calories à l'entrée de chaque appartement ou maison
- Une pompe à chaleur compacte dans chaque appartement ou maison
- Des émetteurs très basse température en chaud et compatible géocooling en frais (plancher Caleosol ECO+, radiateurs réversibles, consoles murales, cassettes, ...)
Caractéristiques du réseau de chaleur d'eau tempérée
- Des capteurs géothermiques en PE100-RC, durée de vie 100 ans, mutualisés ou non suivant les besoin
- Pompe et pompe à chaleur chez le consommateur
- Réseau passif sans machine à entretenir.
- La température du fluide caloporteur sera celle de la terre entourant les échangeurs comme pour une installation "privée" classique soit 0 à 16°c environ suivant la demande sur le réseau à une heure donnée.
Proposition de valeur de CaleoNet
- Les échangeurs géothermiques "mur géothermique CaleoTerre" à prix compétitifs par rapport à l'installation de réseau de gaz et très faciles/rapides à installer ayant une une durée de vie proche de 100 ans
- Des pompes à chaleur de taille réduite à un prix comparable à une pompe à chaleur aérothermique avec un SCOP de 5 voire plus en chauffage seul
- Un rendement permettant de se mettre au niveau RE2020 avec une coque RT2012
- Mise en place possible de toute la machinerie et émetteurs en préfabrication
- Des émetteurs bas carbone CaleoSol très basse température en chauffage et géocooling passif en rafraîchissement permettant la réduction des îlots de chaleur
- Un système permettant de choisir le type de vente aux propriétaires: vente de quotes-parts du réseau ou un abonnement et un prix au kwh consommé sur le réseau
Implantation du réseau de chaleur d'eau tempérée local
Le but est de positionner les échangeurs géothermiques au plus près des immeubles pour réduire les travaux d'infrastructure et profiter des travaux de VRD afin de mutualiser les coûts de terrassement.
Voici quelques propositions issues de discutions projets;
Implantation pour la géothermie dans le petit collectif
Les capteurs peuvent s'implanter dans des tranchées le long des façades. Si, le besoin est important, les capteurs s'implantent par rangées de tranchées séparées de 4 à 5 m l'unes d'elles.

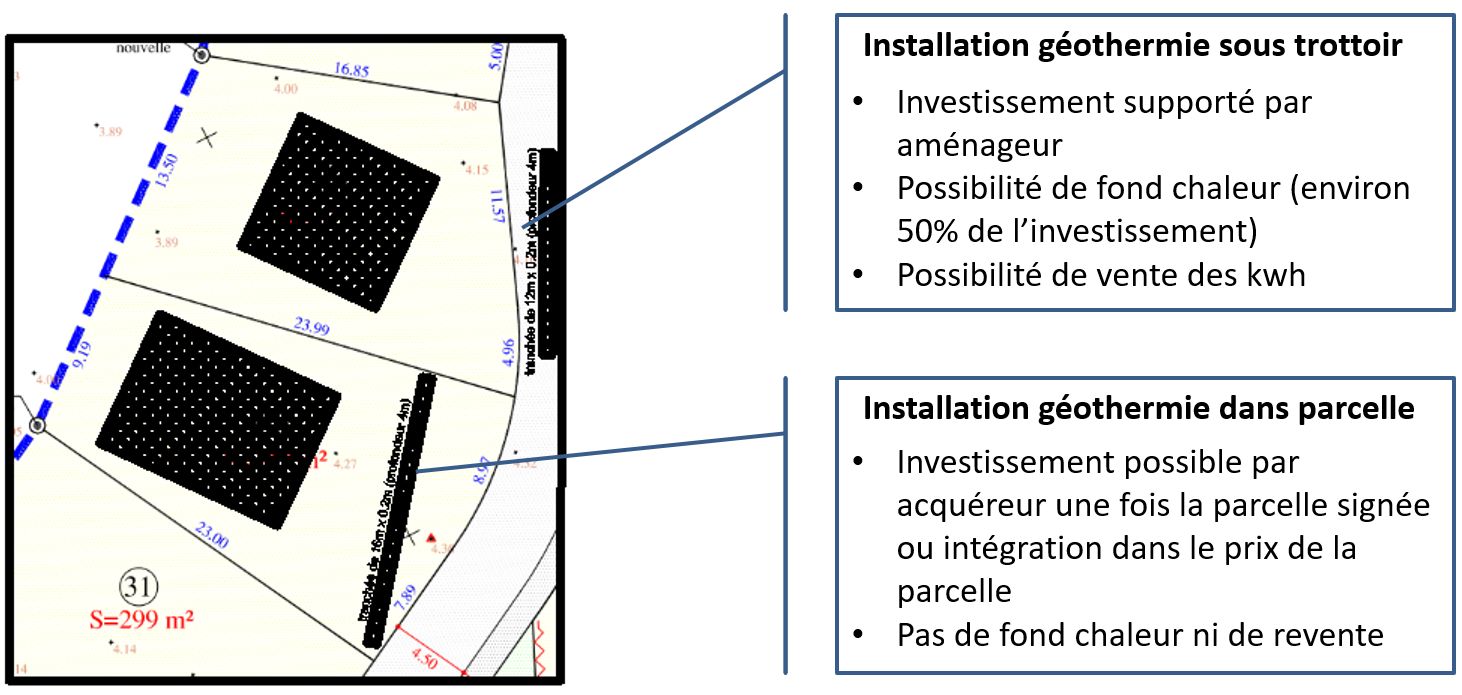

Implantation pour les maisons pour la géothermie dans un lotissement
Avec la réduction du besoin en chauffage, les capteurs peuvent maintenant facilement se positionner le long de la parcelle sur le trottoir si on veut opérer un réseau
La pompe à chaleur pour réseau de chaleur d'eau tempérée local
La pompe à chaleur est a installer avec chaque compteur chez le consommation
- Pompe à chaleur en marche pour le chauffage très basse température
- Pompe à chaleur arrêtée en rafraîchissement par géocooling passif
- Assez petite pour s'installer dans un appartement voie dans un placard
-
Le COP chauffage peut dépasser 6 dans certains cas, intéressant pour la RE2020
Le résultat dépend bien sur de la région mais voici un exemple qui a été
En général, un PAC Inverter fait tourner le compresseur entre 30 Hertz et 75 Hertz (30 au 75 tours/minutes). A 30 Hertz, vitesse mini la puissance du compresseur est de l'ordre de 700 w. La puissance de chauffage peut monter à 5 600 w. Soit une consommation jusqu'à 8 fois moindre qu'avec des radiateurs électriques.
Comment calculer ma puissance requise et le COP pour une température extérieure donnée
Le Calcul est très simple: La déperdition donnée par les diagnostics énergétiques donne une puissance exprimée en kW à -7°c pour un chauffage uniforme de toutes les pièces à 19°c.
Si votre logement a une déperdition de 8 kW, et si dehors il fait 0°c, alors la puissance de chauffage sera de (19-0)/(19 - -7) x 8 = 19/26 * 8 = 5,8 kW. La PAC de 9,8 kW tournera à moins de 66% de sa puissance. Vous ètes de la courbe verte.
Maintenant, en fonction du type d'émetteur de chauffage que vous aurez, il faudra plus ou moins chauffer l'eau. Avec un plancher chauffant, vos serez certainement à 30°c soit un COP mini de 5,2 pendant qu'une PAC air-eau aura un COP entre 2,5 et 3.
La gamme d’émetteurs à eau a été certifiée pour réseau de chaleur d'eau tempérée
Du plancher chauffant Caleosol ECO+ CO2 neutre à la cassette, les émetteurs travaillent à très basse température pour le chauffage (35°c maxi) et en géocooling passif (18°c) pour le rafraîchissement des appartements d'un petit collectif
2 produits phares permettant des niveaux de confort et finitions différentiés
Plancher chauffant réversible isolant fibre de bois naturelle
- Faible poids
- Insonorisant
- Faible hauteur
- Sans inertie
- CO2 neutre en phase A1-A3fabrication et ré utilisable
- Température modulable par thermostat
- Pas de temps de séchage
Radiateur réversible très basse température
- Compatible géocooling 18°c
- Option filtre anti-covid et particules fines
- Versions 25 m² et 35 m²rafraîchissement -18-21°c et chauffage 35-32°c
Exemple de bilan économique pour un réseau de chaleur d'eau tempérée, appartement 100m²
Avec les bénéfices suivants
- Absence de machine à l'extérieur
- Toute la machinerie dans chaque appartement
- Absence de bruits pour les riverains
- Climatisation gratuite sur 100% de l’appartement supprimant les îlots de chaleur et représentant 80% des dépenses du chauffage géothermique
Possibilité de vendre du kwh avec un réseau de chaleur tempérée
Le réseau de chaleur d'eau tempérée local peut être financé de plusieurs façons. Par exemple:
- Intégration d'un partie du coût du réseau à hauteur du coût de mise à disposition du réseau de gaz (~2000 €)
- Utilisation du réseau sous forme d'abonnement compteur + un prix au kwh qui pourrait être de l'ordre de 0,05€/kwh pour être un peu mieux que le gaz. soit environ 400 à 600 €/an pour la location + consommation
Avec un investissement de 4 à 5000 € brut pour 100 m², le retour sur investissement est de l'ordre de quelques années
FAQ sur le réseau de chaleur d'eau tempérée
