Kit plafond chauffant rafraîchissant CaleoTop

Description kit plafond chauffant rafraîchissant CaleoTop

Produit préfabriqué composé de

• Plaque de BA13 1,2 x 1,25 m
• Tuyau BAO 12 m 14 m inséré dans le BA13
• Couche Aluminium de répartition de chaleur
• 2cm de fibre de bois insonorisante et isolante

Avantages du plafond chauffant rafraîchissant CaleoTop

Le CaleoTop se pose en 1 étape, est très réactif et rafraîchit 2X qu'un plancher chauffant rafraîchissant traditionnel

• Chauffe aussi bien qu'un plancher chauffant
• Permet une plus grande zone de chauffe par rapport au plancher chauffant
• Rafraîchit 2X plus que le plancher chauffant: Spécialement étudié pour le rafraîchissement par géocooling passif
• Pose très rapide en 1 étape
• Chantier permettant le travail d'autres métiers en même temps
• Possibilité de définir plusieurs zones de chauffe dans les grandes pièces pour ne chauffer que là où on veut
• Aussi réactif que le Caleosol avec pose parquet sans chape
• 8x plus réactif que le plancher chauffant traditionnel (chaud ou froid en 20 minutes)

Composants nécessaires à la pose du plafond chauffant

• Les fourrures en pas de 40 cm (à la charge de nos clients)
• Les plaques de CaleoTop en 1,2 x 1,25m
• Des raccords à sertir 12x12 pour connecter 2 plaques entre elles
• Des retours vers la nourrice toutes les 4 plaques maxi composées pour 1 aller et 1 retour : 2 raccords à sertir 12 x 16 , tuyau PE-RT BAO 16 mm , 2 raccords à compression 3/4 EK
• Une nourrice isolée Ultimate en résine qui peut se poser tête en bas
• Des thermostats haute précision avec sonde point de rosée CaleoDom

La pose du plafond chauffant rafraîchissant CaleoTop

La pose est très simple en 1 seule étape

Le plafond se visse directement sous les fourrures en une seule fois. Les plaques de 1,2m par 1,25m arrivent préfabriquées d'usine

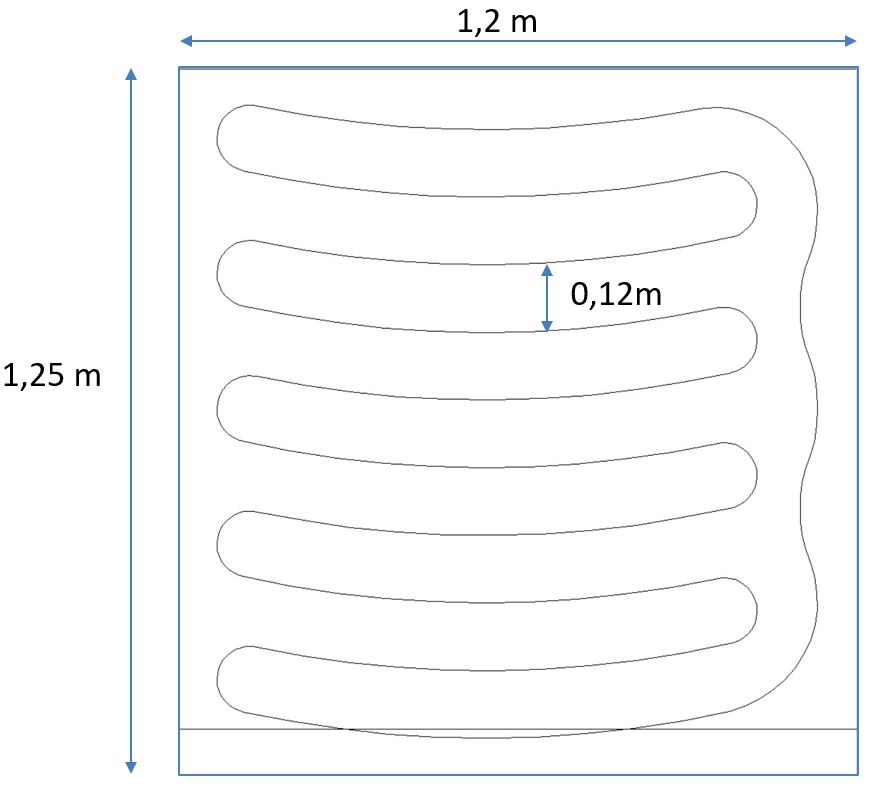

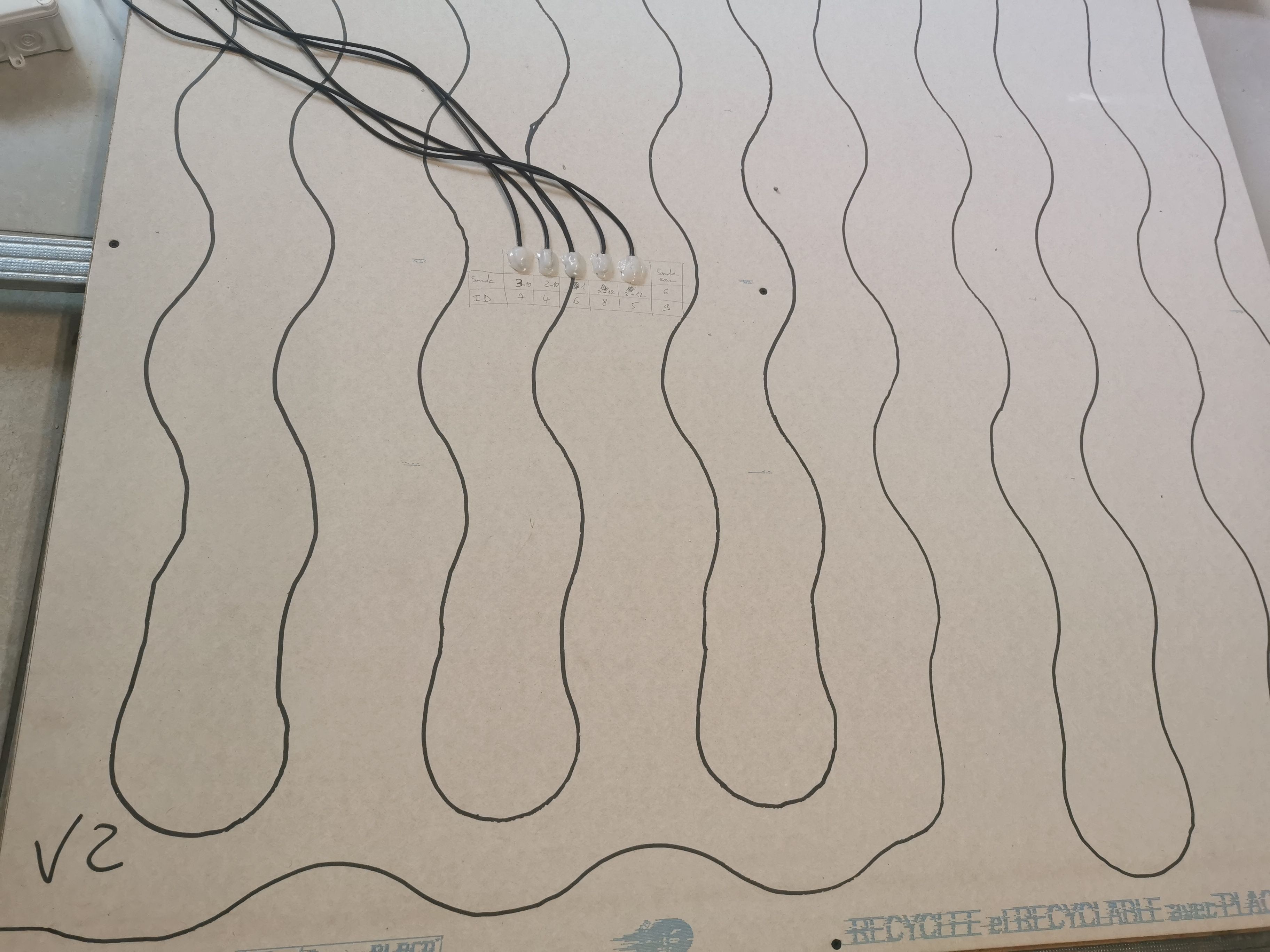

Marquage sur la plaque de plâtre du plafond chauffant

Un marquage très fin compatible avec la peinture permet de situer le passage des tuyaux. Cela permet de

• Visser entre les tuyaux

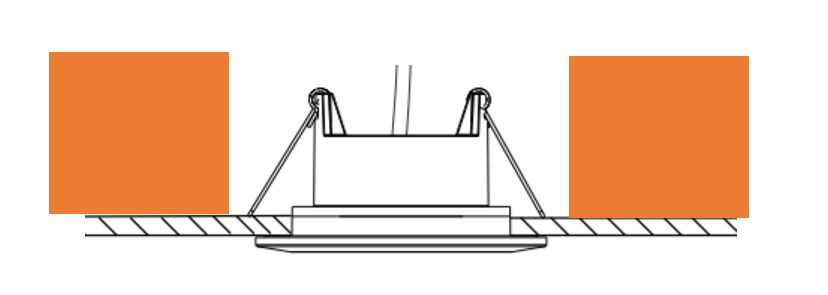

• Utiliser la scie cloche au bon endroit pour poser les spots. L'écartement des tuyaux est de 12 cm donc il reste environ 9 cm de zone libre pour les spots

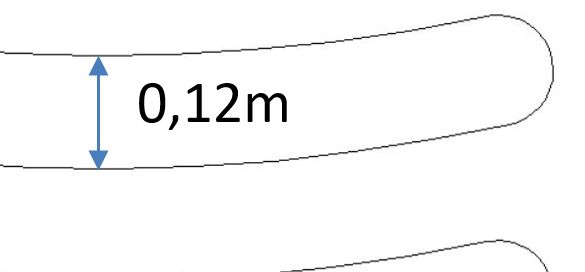

Le pas de pose des tuyaux est de 12 cm ce qui permet de placer les spots lumineux entre 2 tuyaux

‍

‍

Fourrures, suspentes pour le plafond chauffant rafraîchissant

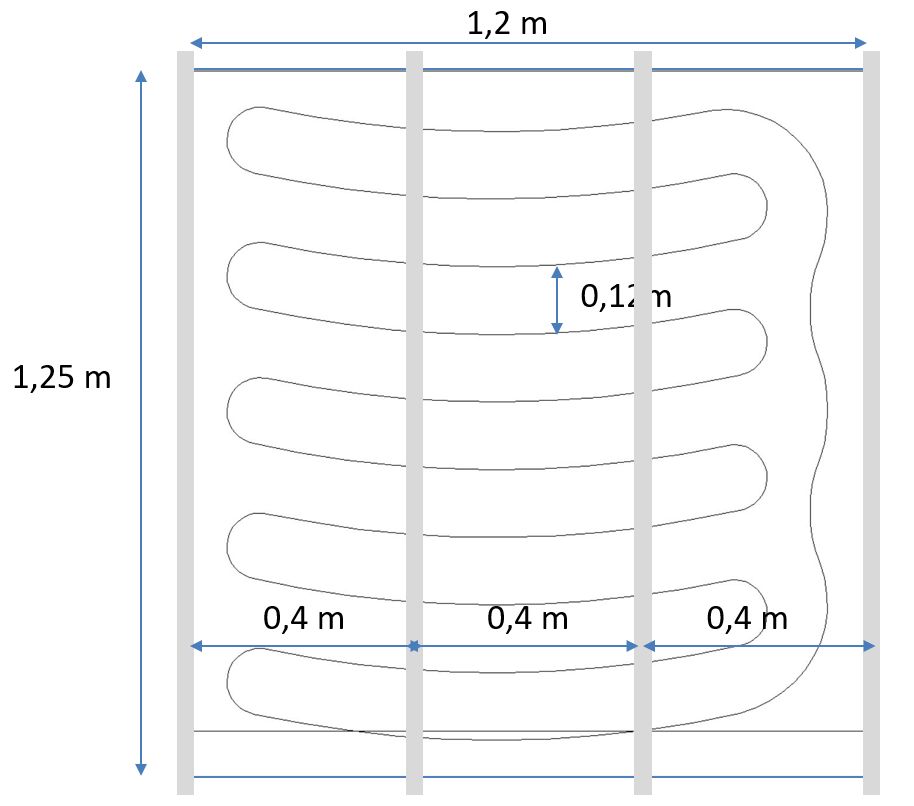

Les fourrures se posent tout les 40 cm (DTU pour supporter la masse de la plaque de plâtre et l'isolant).

L'image montre les fourrures en position (du mauvais côté pour un meilleur visuel). On peut visser partout sauf à proximité du marquage des tuyaux (en laissant une garde de 1 cm de par et d'autre du marquage)

Remarques sur l'espacement des fourrures dans le cas d'un plafond rafraîchissant

L'espacement des fourrures doit tenir compte du fait que la masse de la plaque de plâtre peut doubler soit passer de 10 à 20 kg/m² du à la reprise d'humidité, il faut donc éviter le pas de 60 cm

De ce fait, l'écart entre les fourrures doit être celui que l'on aurait, en tenant compte de

• L'équivalent en masse du à la reprise d'humidité pour 10 kg/m²
• l'isolant livré avec le CaleoTop 4 kg/m²
• l'isolant pouvant être ajouté et l'effet vent décrit dans la DTU52.41 chap 2.4.2.1 pour 10 kg/m²

La masse à prendre en compte, compte tenu de ce facteurs est de 34 kg/m², ce qui interdit la poise avec un pas de 60 cm

D'autre part, la DTU 25.41 mentionne que si les plaques sont posées parallèles à l'ossature, l'entraxe est alors réduite à 40cm.

Le rafraîchissement ne peut se mettre en oeuvre que si la sonde point de rosée est en oeuvre.

Branchement de 2 plaques de plafond chauffant rafraîchissant ensemble

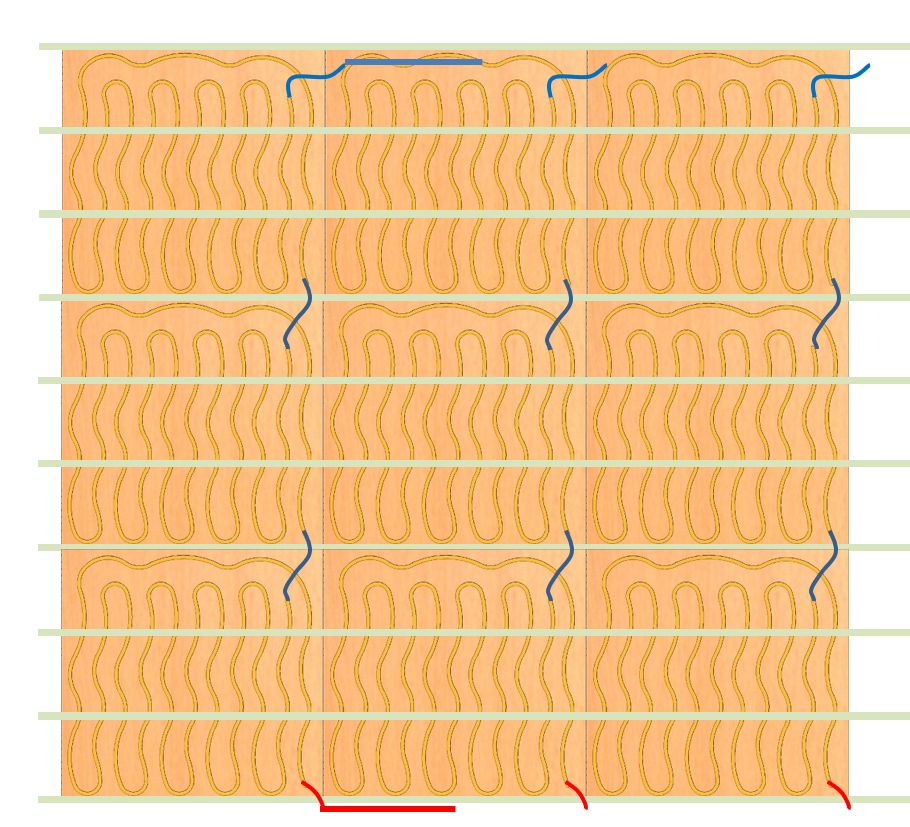

Les plaques peuvent se connecter entre elles jusqu'à 4 en séquence avant d'avoir un tuyau de retour vers la nourrice

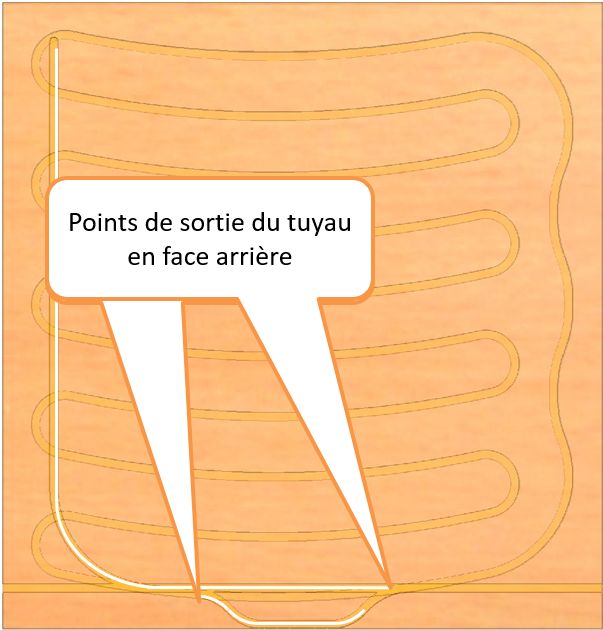

Découverte des plaques livrées

Chaque plaque de 1,2 x 1,25 m est livrée avec, côté dessus / isolant le tuyau sortant en 2 points avec assez de longueur pour raccorder 2 plaques ensemble de plusieurs façons. Des goulottes sont prévues pour passer sous les fourrures à gauche ou à droite.

Branchement des plaques dans la "largeur"

• Un des 2 tuyaux est ramené dans la goulotte "horizontale"
• Après mise à longueur, les tuyaux sont raccordés avec un raccord à sertir
• Dans ce cas, tous les tuyaux sont placés sous les fourrures

‍

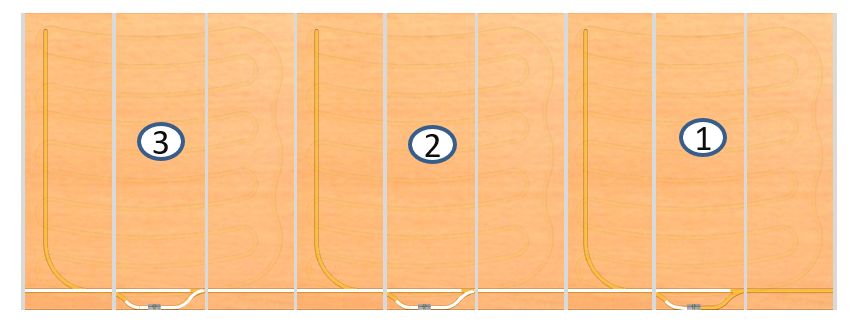

Branchement des plaques dans la longueur

(attention dessin basculé de 1/4 de tour par rapport à l'image précédente)

Avant de poser la plaque suivante (celle de droite)

• Monter la plaque au lève plaque sans la poser tout de suite contre les fourrures
• Faire passer les tuyaux des 2 plaques pour faire les raccords (en principe, il y a assez de tuyau pour sertir entre les 2 plaques
• Positionner la plaque contre les fourrures
• Indiquer sur la plaque de plâtre le passage du tuyau pour éviter la scie cloche après pose. (dans ce cas, préférer la scie cloche avant la pose)

et en video

Temps de pose du plafond chauffant CaleoTop

La pose est très rapide et se décompose en

• Pose des fourrures en pas de 40 (lot plaquiste)
• Vissage de chaque plaque de CaleoTop (lot plaquiste)
• Raccordement de plaques de CaleoTop ensemble par raccord 12x12 à sertissage jusqu'à 4 plaques en séquence (couper les tuyaux à bonne longueur, position le raccord et sertir)
• Raccordement de chaque groupe de plaques (4 plaques - 6m² maxi) à la nourrice : raccord à sertir 12 > 16mm et tuyau de 16mm vers la nourrice, ra
• Finition avec bandes de plâtre

Le temps de pose pour les fourrures et le vissage de plaques de CaleoTop est le même que pour la pose de plafond en BA13 sauf à considérer des plaques de 1,2 x 1,25 à la place de 1,2 x 2,5. On estime que le temps de pose et vissage d'une plaque de CaleoTop est de l'ordre de 15 à 20 minutes si les plaques sont à portée de main

Il est préférable d'avoir le chauffagiste sur place pour venir faire

• le sertissage des raccords 12 mm entre plaques (3 liaisons pour 4 plaques maxi soit 6 m²)
• les liaisons hydrauliques entre plaques et nourrice
• Remplissage des tuyaux
• Test à la pression

Le tout pendant la pose du plafond par le plaquiste

Théoriquement, le chauffagiste devrait aller à la même vitesse que le plaquiste soit 1 plaque / 15 minutes ou 10 minutes / m² en intégrant tous les étapes y compris le test à la pression

‍

Cas particuliers des cloisons

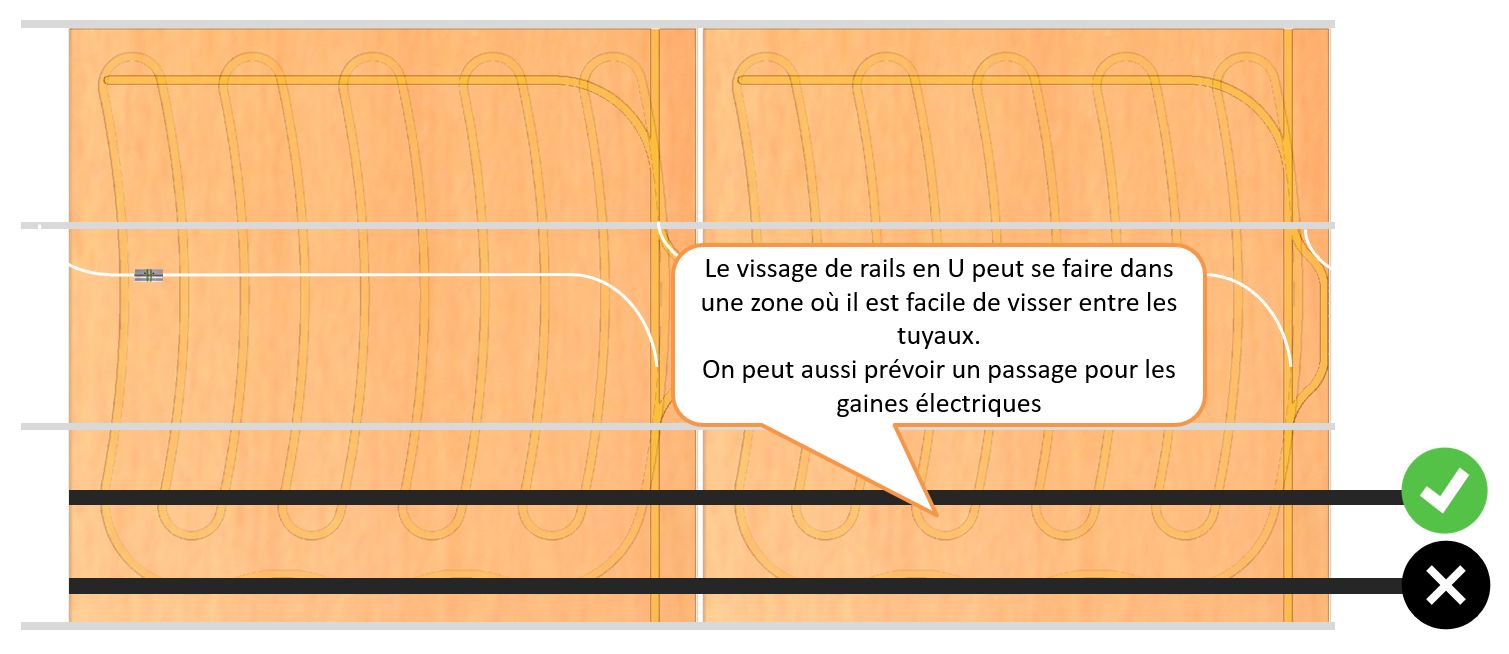

Cloisons posées après le plafond

Dans ce cas, on peut poser des plaques de CaleoTop débordant d'une pièce à l'autre. Le marquage du passage des tuyaux permet de visser le rail en U de la cloison sans percer les tuyaux. C'est en général la méthode préférée des plaquistes car plus rapide.

Le calepinage permettra de disposer les plaques de CaleoTop de telle façon que la cloison passe dans une zone permettant le vissage sans risques

Cloisons posées avant le plafond

Dans le cas, il faut prévoir des plaques de plâtre et de l'isolant en épaisseur 20 mm pour fermer le plafond sur 2 bords pour compléter les plaques de 1,2 x 1,25 m de CaleoTop

FreeHeat Caleosol peut fournir des plaques d'isolant mais la fourniture du BA13 reste à la charge du poseur.

Finir le plafond chauffant rafraîchissant

Quand le plafond ne fait pas un nombre entier de plaques, ce qui est en général le cas, la procédure est la suivante

• Approvisionner de l'isolant de même taille et même nature que celui du CaleoTop suivant le calepinage en même temps que le CaleoTop
• Approvisionner du BA13 auprès de votre revendeur habituel
• Finir le plafond avec ces 2 matériaux sans chauffage

Isolation supplémentaire au dessus du plafond chauffant

Il ne faut pas négliger l'isolation au dessus du plafond chauffant pour assurer le maximum de chauffage vers le bas.

La version du CaleoTop vendue à partir du 01/10/2022 permet d'avoir tous les tuyaux posés dans l'épaisseur du CaleoTop voire dans l'épaisseur des fourrures.  Cela permet de poser une isolation supplémentaire (anti-feu si nécessaire) dans les règles de l'art

‍

Remplissage des tuyaux et mise à la pression du plafond chauffant

Il est préférable d'avoir l'eau de ville à pression > 4 bars pour ce travail

Méthode

• Brancher l'eau de ville sur le départ vers plafond de la nourrice (côté manomètre) - un simple tuyau d'arrosage avec raccord "gardena" peut suffir
• Brancher un tuyau de l'autre côté vers les égouts
• Brancher le manomètre à la place du purgeur côté départ (côté manomètres)
• Fermer tous les départs de la nourrices sauf la voie à tester
• Ouvrir le vannes de la voie à tester (rotation du débitmètre et dévissage du bouton côté retour) r
• Ouvrir l'eau de ville
• Laisser couler jusqu'à disparition complète des bulles et que l'eau soit clair
• Fermer le retour bouton plastique
• Vérifier que la pression est > 4 bars
• Fermer l'arrivée d'eau de ville pour conserver la pression

‍

Procédure avec une video

‍

Position des nourrices ultimate pour le plafond chauffant

La nourrice se positionne le plus près possible du plafond. Il n'y a pas besoin de purgeur sur les tuyaux si la purge à l'eau de ville est bien réalisée et si la hauteur nourrice > plafond est inférieure à 1,5 m

La nourrice peut se brancher "tête en bas" et on peut avoir des voies qui partent vers le bas et d'autres vers le haut (voir la video). Elle est très adaptée au chauffage et rafraîchissement de précision

‍

Rafraîchir et chauffer avec précision

Le plafond chauffant rafraîchissant CaleoTop est certainement un des plus réactif du marché. Cela permet une mise en température très rapide. Cela donne un moyen de régulation puissant associé à des thermostats précis à 0,1°c que ce soit en chauffage ou rafraîchissement.

Cette précision est la bienvenue pour le rafraîchissement pour lequel on doit piloter le point de rosée avec précision.  La domotique CaleoDom permet de proposer se service clef en main: On paramètre et on réalise les câblages en usine, on livre un système prêt à brancher.

‍

‍

Performance chauffage et rafraîchissement du plafond

Les performances montrées dans ce document sont temporaires sachant que les performances mesurées dans notre laboratoire mais non encore certifiées sont supérieure

‍

Performance en chauffage du plafond chauffant

‍

La puissance (axe vertical) est déterminée par la différence de température entre la température de la pièce et la température d'eau dans le tuyau du plafond

La puissance maxi est de 85 w/m² pour une différence de température de 23°c donnant une température maxi de 28°c du plafond.  Par exemple, si la pièce est à 19°c , avec une eau de chauffage de 19+23 = 42°c, on obtient 8w/m². Pour un bâtiment RT2012 consommant 45 w/m², à 19°c, il faudrait 19+12 = 31°c et ce pour la puissance maxi quand il fait la température mini dehors

‍

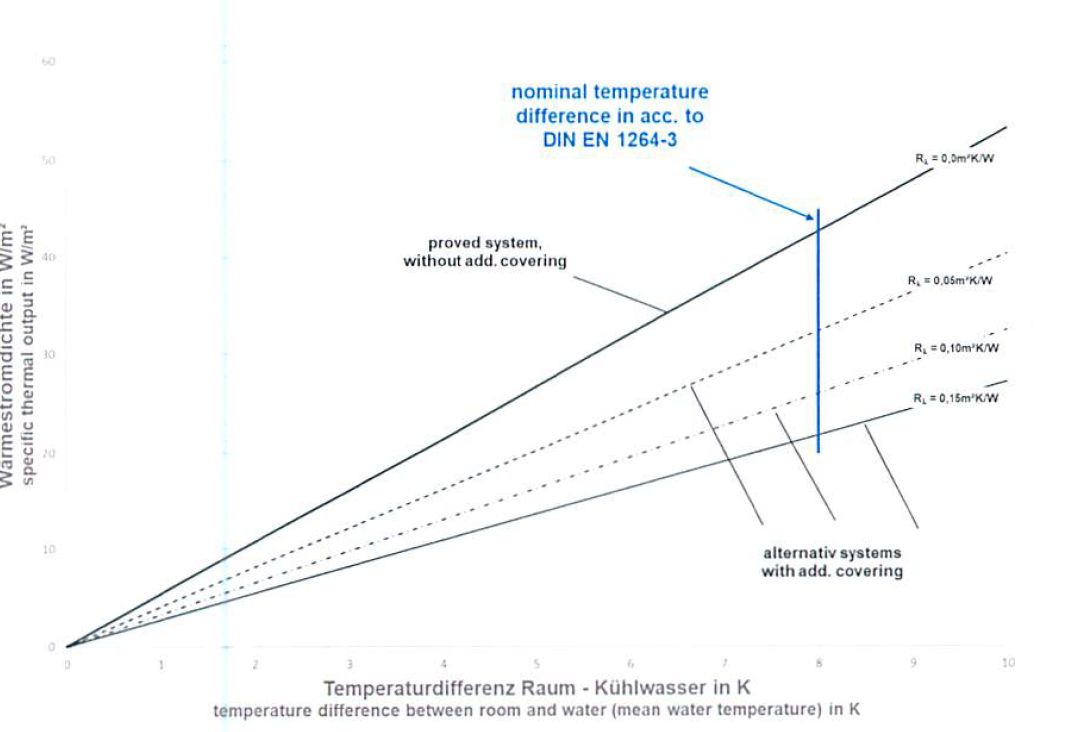

Performance en rafraîchissement du plafond chauffant

‍

La puissance de rafraîchissement ressort à 42 w/m², ce qui est largement supérieur aux 26w/m² que l'on peut avoir avec un plancher chauffant.

Ces 42 w/m² sont obtenus pour une eau de rafraîchissement à 18°c si la température de la pièce est à 18+8 = 26°c

Il est à noter que le besoin de rafraîchissement d'un bâtiment RT2012 ou RE2020 est de environ 20 à 26w/m².
