Ajouter le rafraîchissement à votre plancher chauffant existant

Il existe plusieurs moyens de transformer un plancher chauffant existant en plancher rafraîchissant.

• La PAC de relève
• Le geocoling passif très compact et passif (sans pompe à chaleur)

Le geocooling passif compact

Consommez 30 w / heure / maison seulement. C'est tout!
Installé dans la journée

Longtemps considéré comme cher, compliqué etc.. la géothermie se ré-invente avec des concepts bien plus compacts, légers en travaux avec le geocoling passif. Chaque panier de la photo peut rafraîchir sans pompe à chaleur environ 25m². Il faut juste une pompe et un échangeur à plaque...

Voir tous les articles sur le geocooling passif

Etude géothermique gratuite

L'étude géothermique gratuite vous permet de voir

• La quantité de géocooling que vous devez espérer
• Le COP généralement très élevé de la pompe à chaleur
• Le nombre de corbeilles ou la taille d'une sonde géothermique

Demandez votre étude géothermique gratuite

La PAC de relève pour plancher chauffant réversible

Consommez 3x moins qu'avec une clim que ce soit sur un plancher chauffant existant ou un nouveau plancher:

En amélioration de votre plancher chauffant

• Ajouter en parallèle de votre chaudière une pompe à chaleur réversible "toute petite".
• Créer un by-pass sur vote chaudière
• Ajouter une sonde de sol pour mesurer l'hygrométrie

Le rafraîchissement de votre maison jusqu'à 120m² pour 3469 €TTC seulement livré sans besoin de frigoriste (prix au 06/2018)

Ajouter une pompe à chaleur réversible sur un plancher chauffant existant est très économique car on n'a pas besoin de la puissance complète de chauffage mais seulement de 30% de cette puissance pour le rafraîchissement. Ces 30% pourront être aussi utilisés pour chauffer en inter saison et retarder l'utilisation de la chaudière.

Une pompe à chaleur 5 kw est suffisante pour rafraîchir votre maison complète

Une PAC réversible de 5kw prévue pour 50 à 70 m² en chauffage peut rafraîchir jusqu'à 150 m² d'ou un budget réduit.

Au prix de 3469 €TTC livré, une LG monobloc auto-installable vous rafraîchit une maison complète.

Un peu peur d'être juste en puissance, la 7 kw est uniqument 5 00 € plus cher.

Les éléments importants sont déjà dans la pompe à chaleur, d'ou le nom de monobloc comme une PAC de piscine:

• Circulateur Wilo 6 m de refoulement
• Échangeur Titane ALfa-Laval
• Filtre à boue
• Un compresseur scroll inverter haute qualté
• Un ventilateur avec mode silencieux pour la nuit

Il suffit juste de raccorder

• le câble 220V (3 fils)
• le câble de la télécommande (livré avec bornier à clipser)
• Le tuyau d'arrivée d'eau (1")
• Le tuyau de départ d'eau (1")
• Raccorder les 2 tuyaux en faisant des T en entrée et sortie de chaudière (le by-pass)
• Ajouter un clapet anti- retour sur un tuyau de la chaudière et sur l'un des tuyau de la PAC pour éviter que l'eau ne circule en sens inverse
• C'est tout

Voir la fiche complète de la PAC LG Therma V monobloc spécial rafraîchissement en rénovation de plancher chauffant.

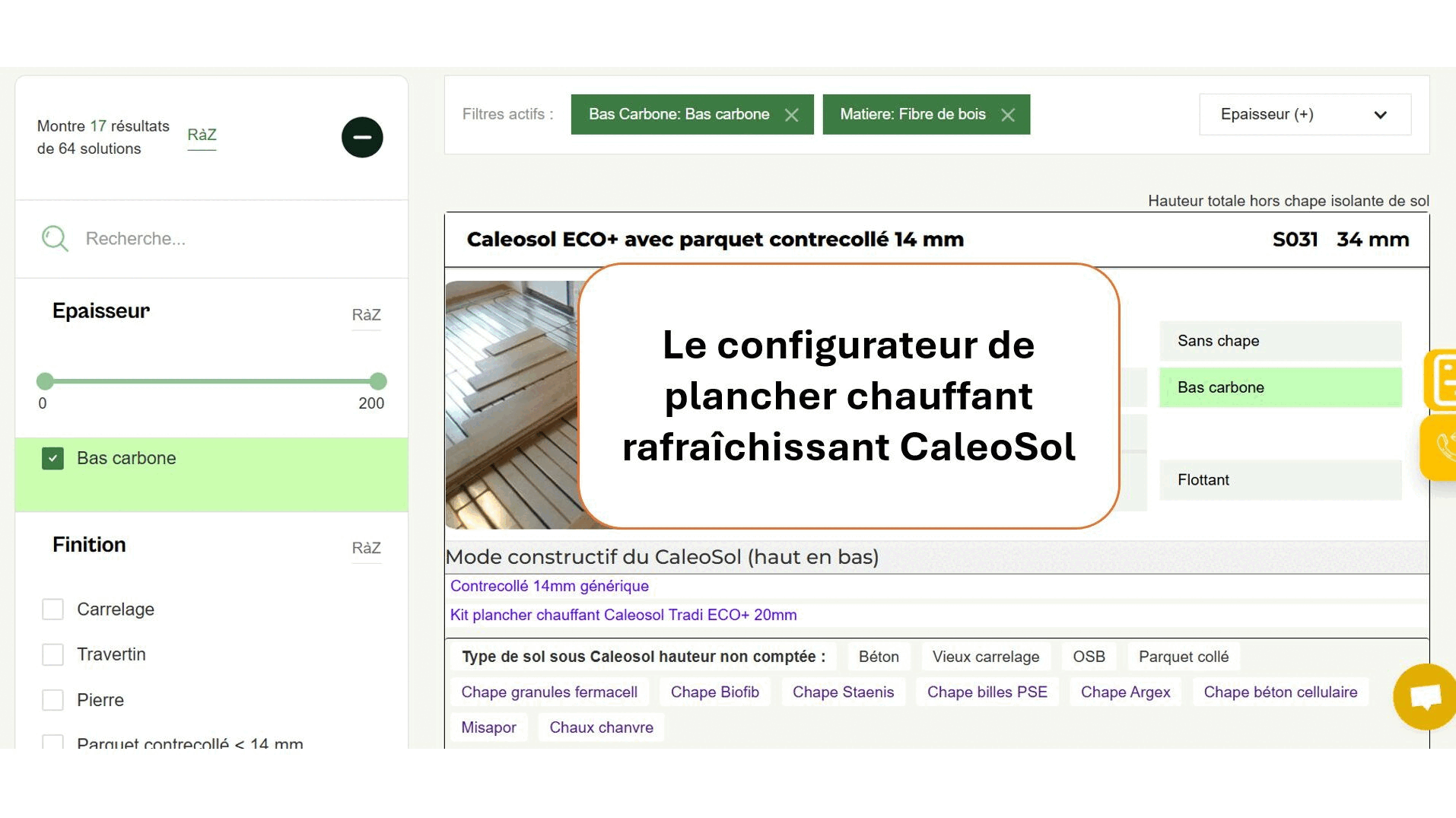

Construire votre plancher chauffant rafraîchissant - tout un choix

Présentation du plancher chauffant rafraîchissant à la Biennale des Architectes à Lyon :

En création de plancher chauffant avec des travaux simples et rapides

• Un plancher chauffant faible inertie voire très faible épaisseur si nécessaire pour bénéficier du rafraîchissement quand vous en avez besoin
• Un générateur d'eau fraîche comme une pompe à chaleur réversible ou un système produisant de l'eau fraîche comme les panneaux solaire la nuit ou l'eau d'un puits
• Une sonde de sol pour mesurer l'hygrométrie

Le rafraîchissement est compatible avec un large choix de parquets

Le plancher chauffant rafraîchissant sera de préférence avec peu d'inertie pour profiter du rafraîchissement au bon moment et éviter les points de rosée. Tous nos planchers chauffants sont compatibles plancher chauffant rafraîchissant réversible avec une épaisseur commençant à 13 mm seulement.

La faible inertie des planchers permet une mise en route du rafraîchissement très rapide

Le plancher chauffant Caleosol Classique , de 1,3 cm à 5 cm d'épaisseur est surtout utilisé en rénovation pour coller du carrelage directement en faible réservation, meilleur moyen pour rafraîchir.

Le plancher chauffant Caleosol Tradi à partir de 2 cm : une gamme étendue d'isolants (fibre de bois, XPS, TMS) et d'épaisseurs qui permet aussi de passer partout. Certains parquets comme le quick step peuvent se poser en flottant même pour le rafraîchissement.

Le plancher chauffant Caleosol Gypse 18mm idèal pour coller des carrelages et parquets sut sol déjà isolé et surtout sur de l'OSB (cas des maisons ossature bois)

La performance du plancher rafraîchissant réversible

L’échange thermique entre le plancher et le local définit une puissance qui s’exprime en W/m².

Cette puissance est fonction de :

1. L'écart de température entre la surface du sol et l'ambiance de la pièce
2. Le coefficient  d'échange par unité de surface qui caractérise le plancher:

• 11 W/m2.°C en mode chauffage pour les planchers chauffants
• 7 W/m2.°C en mode rafraîchissement pour les planchers rafraîchissants.
• 10 W/m2.°C pour les murs chauffants
• 9 W/m2.°C pour les murs rafraîchissants

Par exemple, pour une installation en mode chauffage dont la température de sol est de 28 °C et la température ambiante de 18 °C, le flux maximum d'émission de chaleur sera de 10 x 11 = 110 W/m2.

En mode rafraîchissement, si la température ambiante est de 28 °C et la température de sol de 18 °C, l'absorption possible de chaleur sera de 10 x 7 = 70 W/m2.

Ces valeurs vont dépendre énormément de la chape et du type de diffusion. Plus la chape est épaisse, plus il sera difficile d'obtenir les 28° en chauffage ou 18° en rafraîchissant., d'ou l'avantage du plancher chauffant avec chape sèche ou sans chape.

La fonction rafraîchissement permet de baisser la température ambiante d’environ 2 à 5 degrés

Dans le cas du plancher chauffant sec Caleosol, le flux maximum sera de environ 100 W/m² en mode chauffage avec une température de pièce de 19° et un plancher à 18°c et environ la moitié en mode rafraîchissant et beaucoup plus quand l'écart de température sera plus important.

Voici la calculette pour

• calculer la puissance de rafraîchissant avec une chape fermacell 20mm
• calculer la puissance de rafraîchissant avec une chape Thermio+ 20mm

Le confort du plancher chauffant rafraîchissant réversible

• Le plancher chauffant rafraîchissant réversible peut fonctionner la nuit sans faire de bruit dans la maison
• Le plancher chauffant rafraîchissant réversible concentre la fraîcheur vers le bas de la pièce et donne une impression de fraîcheur au niveau des jambes, ce qui est très agréable.
• Le plancher chauffant réversible ne dessèche pas le nez
• Enfin, on n'a pas le coup de froid sur les épaules quand on est installé près de la clim

La source de fraîcheur d'un plancher chauffant rafraîchissant

On eut alimenter un plancher chauffant rafraîchissant avec

• Une géothermie
• Une pompe à chaleur air-eau
• Une pompe à chaleur eau-eau
• Geo-cooiing
• Roof-cooling

Le geocooling passif compact (sans pompe)

Longtemps considéré comme cher, compliqué etc.. la géothermie se ré-invente avec des concepts bien plus compacts, légers en travaux avec le geocoling passif. Chaque corbeille peut rafraîchir sans pompe à chaleur environ 25m². Il faut juste une petite pompe et un échangeur à plaque que nous vendons en kit.

Voir tous les articles sur le geocooling passif

Etude géothermique gratuite

L'étude géothermique gratuite vous permet de voir

• La quantité de géocooling que vous devez espérer
• Le COP généralement très élevé de la pompe à chaleur
• Le nombre de corbeilles ou la taille d'une sonde géothermique

Demander votre étude gratuite maintenant pour bénéficier d'une réduction sur le prix de vente public en 2019 de 10% sur les corbeilles

La pompe à chaleur air-eau réversible

Consommez 3x moins qu'avec une clim que ce soit sur un plancher chauffant existant ou un nouveau plancher

• Pour le chauffage, compter 800 w de capacité de pompe pour 10 m² habitables
• Pour le rafraîchissement, compter 300 w pour 10m² habitables

Ajouter une pompe à chaleur réversible sur un plancher chauffant existant est très économique car on n'a pas besoin de la puissance complète de chauffage mais seulement de 30% de cette puissance pour le rafraîchissement. Ces 30% pourront être aussi utilisés pour chauffer en inter saison et retarder l'utilisation de la chaudière.

‍

Voir la fiche complète des nouvelles PAC LG Therma V monobloc spécial rafraîchissement en rénovation de plancher chauffant.

Le roof cooling et geocooling pour plancher rafraîchissant

Le roof cooling avec le panneau solaire hybride

A part la pompe à chaleur qui est l'appareil le plus répandu, d'autres sources d'énergie "gratuite" existent car la température d'eau nécessaire de 18° est très facile à trouver ou produire

Le panneau solaire hybride produit de l'eau (chaude ou froide) et de l'électricité en un seul panneau. FreeHeat Caleosol commercialise le panneau le plus performant en Europe, fabrication Italie.

Le panneau solaire hybride permet de

• Rafraîchir la nuit
• Produire de l'électricité la journée
• Chauffer l'ECS, la piscine, le plancher chauffant l'hiver pendant la journée
• Chauffer la piscine
• C'est l'appareil qui a le meilleur impact sur l’amélioration de performance énergétique

Le système est simple: Dès que la température du panneau descend en dessous de 20°c, ce qui est facile avec la rosée qui se dépose sur les toits la nuit, le circulateur se met en marche pour rafraîchir le plancher.

#PlaceAuSoleil, le plan "place au soleil"

Le plan #PlaceAuSoleil confirme et recentre les aides en vigueur en 2018 sur 2019 et au delà.

En savoir plus sur le texte de loi 2018 -2019 "Place au soleil"

Les aides, la TVA à 5,5%, CITE etc

Retrouver tout sur les aides sur plancher solaire solaire

Le geo-cooling passif rafraîchissant

Le géocooling en rénovation avec plancher rafraîchissant

Longtemps considéré comme cher, compliqué etc.. la géothermie se ré-invente avec des concepts bien plus compacts, légers en travaux avec le geocoling passif. Chaque panier de la photo peut rafraîchir sans pompe à chaleur environ 25m². Il faut juste une pompe et un échangeur à plaque...

25m² de plancher rafraîchit par corbeille de 2,8m de haut par 1,2m de diamètre (travaux effectués dans la journée par une pelle mécanique et sans demande de travaux)

Voir tous les articles sur le geocooling passif

Les aides, la TVA à 5,5%, CITE etc

Retrouver tout sur les aides sur plancher solaire solaire.

Les aides pour la géothermie sont les mêmes que pour le solaire thermique.

Etude géothermique gratuite

L'étude géothermique gratuite vous permet de voir

• La quantité de géocooling que vous devez espérer
• Le COP généralement très élevé de la pompe à chaleur
• Le nombre de corbeilles ou la taille d'une sonde géothermique

Demandez votre étude géothermique gratuite

Au moment de la construction

‍

Au moment de la construction, un réseau de tuyaux PE est enfoui dans une couche de ciment maigre dans le vide sanitaire. Le plancher rafraîchissant est refroidit par l’eau fraîche du vide sanitaire. (généralement inférieur à 20°c en été). Cette température est compatible avec le plancher chauffant rafraîchissant pour lesquels on utilise une eau à 18-20°c. De plus, en utilisant cette méthode, vous favorisez l’élévation de température sous la maison pour diminuer les pertes thermiques par le sous sol dès les premiers jours de chauffage.

Les parquets compatibles plancher chauffant rafraîchissant réversible

De nombreux parquets sont compatibles avec le rafraîchissement. En principe en collage, mais certains se posent en flottant!

les normes (DTUs) précisent que le parquet doit être collé en plein pour le rafraîchissement. Mais, certainement marques comme Quick Step proposent la pose en flottant avec l'utilisation d'une sous couche ad'hoc sans passer par une chape, ce qui en fait le système le plus performant.

La plupart des parquets peuvent se coller la chape CaleoDur de 12,5mm ou une chape standard. La chape CaleoDur de 12,5mm permet un gain de près de 50% de puissance de rafraîchissement par rapport à une chape traditionnelle.

‍

Pose en flottant : Certains parquets Quick Step se posent en flottant sur le plancher chauffant rafraîchissant Caleosol.

Notre catalogue de parquets rassemble de nombreux parquets compatibles avec le rafraîchissement.

Pour permettre d'avoir un catalogue exhaustif des parquets en pose flottante en chauffage et rafraîchissant (et oui c'est possible) , FreeHeat Caleosol a mandaté le FCBA (l'Institut Technologique Forêt Cellulose Bois-construction Ameublement) pour valider une liste exhaustive des parquets ainsi que les conditions d'utilisation. Ainsi, Caleosol sera un des premiers fabricants de plancher chauffant à avoir valider un mode constructif et combler ainsi un vide juridique pour les professionnels en l'absence complet de DTU et avis technique. Ce dispositif sera un plus par rapport aux accords au cas par cas entre fabricants de parquets et Caleosol. La liste complète devrait être disponible courant septembre 2018.

Voir l'article complet des recherches menées par le FCBA et description du protocole d’essai en page 1.

Dans un premier temps, on peut appliquer les nouvelles recommandations pour les parquets posés en collé sur plancher chauffant rafraîchissant avec une chape Caleodur de 12.5 mm ou plus.

Consultez le catalogue de parquets

Limitations du plancher chauffant rafraîchissant réversible

Les DTUs précisent les limites d'utilisation du système pour la température de l'eau de rafraîchissement.

Vous pourrez trouver la totalité de l'évaluation du CSTB ici

Caleosol à la pointe du rafraîchissement

Logiciel de calcul de rafraîchissement par géocooling

FreeHeat Caleosol a mandaté  le BRGM (bureau de recherche géologiques et minières) pour développer le premier logiciel de calcul de géocooling en France.

Logiciel de calcul de taille et rendement d'installation de géothermie

FreeHeat Calesol a un accès privilégié au site de la plateforme géothermique pour la cartographie et les logiciels de calcul

GeoCoolVert : le programme de recherche sur le géocooling

Le rafraîchissement par géocooling est une solution à haute efficacité énergétique et environnementale en réponse aux besoins de rafraîchissement des bâtiments. Deux freins limitent actuellement le déploiement de cette solution vertueuse :  le coût d'investissement et l'incertitude sur le taux de couverture du besoin de rafraîchissement. Ce projet vise à quantifier et améliorer l'efficacité des dispositifs de rafraîchissement par géocooling associés à des sondes géothermiques verticales, échangeurs géothermiques déployables le plus largement par leur mise en oeuvre possible sur la grande majorité du territoire et pour toutes les typologies de bâtiment. Après des études préalables, les solutions les plus prometteuses (amélioration des tubes d'échangeurs et/ou de la cimentation de la sonde géothermique, mise en oeuvre de régulations innovantes, amélioration des émetteurs de frais, ...) pour améliorer l'efficacité des dispositifs de géocooling sur sondes géothermiques verticales seront testées à échelle 1 sur la plate-forme Géothermie du BRGM. En fin de projet, la solution optimale sera mise en oeuvre pour rafraîchir un local de la plate-forme Géothermie du BRGM et en faire une vitrine technologique accessible au public. Un bâtiment réel de la CAF du Loiret rafraîchi par cette technologie sera également instrumenté afin de valider les hypothèses de fonctionnement dans les conditions réelles d'occupation d'un bâtiment tertiaire. Enfin la plate-forme digitale de dimensionnement d'échangeurs géothermiques mise à disposition de la profession gratuitement par le BRGM sera enrichi des améliorations retenues.

Des questions supplémentaires sur le plancher rafraîchissant?

Voici tous les articles sur le blog concernant le rafraîchissement

N’hésitez pas à nous téléphoner au 02 34 46 00 00. Nous sommes fabricant de plancher chauffant donc nous connaissons nos produits!

Vous pouvez aussi nous contacter par le formulaire de demande d’échantillon juste dessous.
