Mise en service - test à la pression plancher chauffant

Avant de recouvrir le plancher chauffant sec comme le Caleosol, et ce comme pour les planchers chauffants traditionnels, il faut tester le circuit hydraulique à la pression.

La nouvelle norme / DTU 65.14 stipule un test de 2 heures à 6 bars

Test à l'épreuve  / test à la pression des planchers chauffants

2 heures à 6 bars pour le test à la pression / mise à l'épreuve d'un circuit hydraulique de plancher chauffant

Dans les faits, en plus de ce test à la pression à 6 bars, nous proposons à nos clients de conserver une pression minimum de 2 bars pendant les travaux de finition. En effet, les seuls problèmes que nous avons rencontré interviennent pendant la finition. Le cas typique de fuite vient avec des travaux comme l'utilisation (normalement déconseillé) de meuleuse d'angle afin de créer un joint de fractionnement à un pas de porte.

Cochebat.org a fait un résumé de la DTU bien que le document soit uniquement à usage des planchers chauffants traditionnels voir page 8.

Vous pouvez louer un système de test à la pression / mise à l'épreuve ou utiliser le manomètre qui se branche sur nos nourrices. La pression de service de l'eau de ville est proche des 6 bars requis pour le test à la pression.

Préparer le test à pression du plancher chauffant

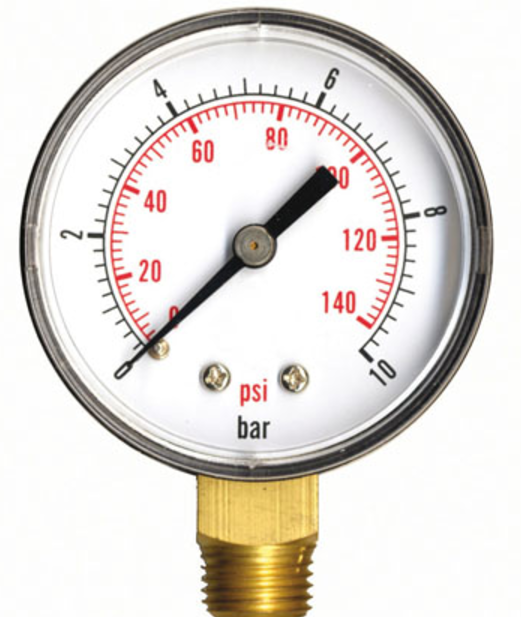

1/ Préparer un manomètre 10 bars

Le manomètre 10 bars , disponible dans notre boutique, peut se placer en lieu et place d'un purgeur automatique.

Manomètre 10 bars pour le test à la pression
Manomètre 10 bars pour le test à la pression

Il sera nécessaire en fin de purge.

Voir l'article sur le manomètre pour test à la pression pour plancher chauffant

Acheter le manomètre pour test à la pression pour plancher chauffant

2/ Isoler le plancher chauffant du reste du circuit

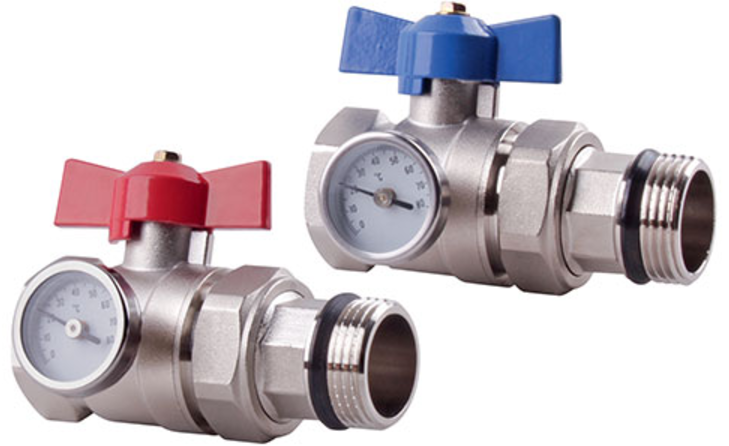

Les vannes papillons d'isolement doivent être fermée (poignées en orthogonal par rapport au tuyau). En effet, il se peut que des organes ne soient pas compatibles avec 6 bars dans votre circuit de chauffage comme la chaudière ou la pompe à chaleur.

Isoler le plancher chauffant du reste du circuit pour le test à pression
Isoler le plancher chauffant du reste du circuit pour le test à pression

3/ Purger le circuit du plancher chauffant

Il se peut que les tuyaux soient sales à l'intérieur. Le mieux est de commencer avec une installation propre en faisant une purge.

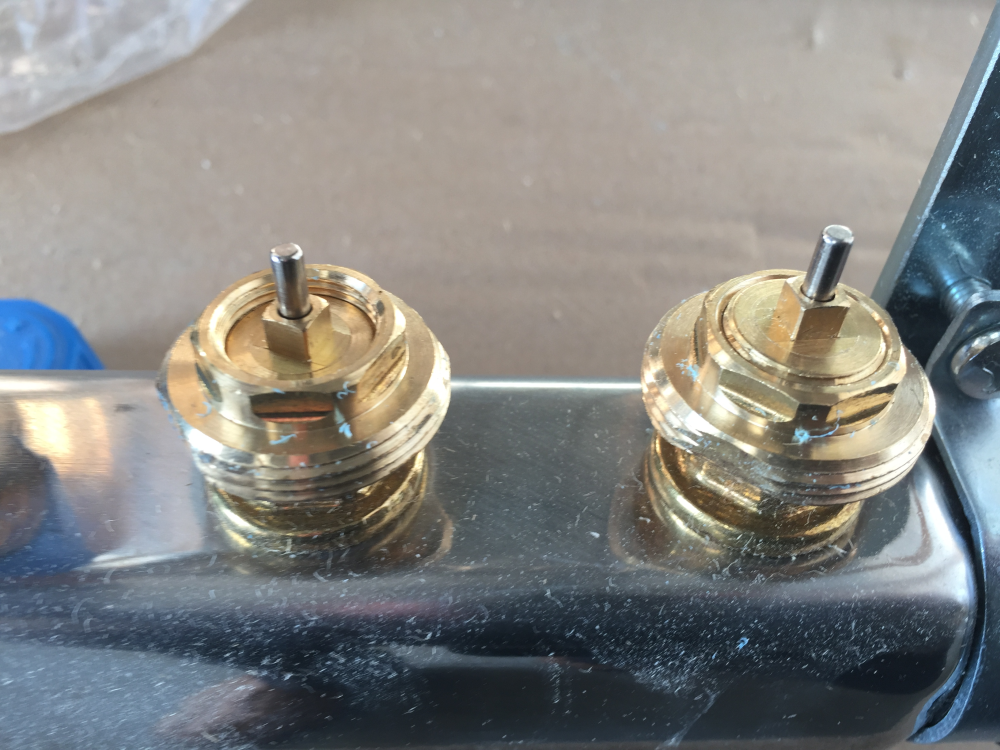

Pour cela : ouvrez en plein les débit-mêtres qui resteront ouverts par la suite et les gros bouchons en plastique.

Ouvrir en plein le circuit pour effectuer une purge
Ouvrir en plein le circuit pour effectuer une purge

Brancher un des purgeur sur un tuyau d'arrosage et l'autre à l'égout. Le plus simple est d'utiliser un tuyau d'arrosage PROPRE et des raccords de type Gardena.

Le purgeur automatique plus être fermé (vis fermée en haut de l'accessoire)

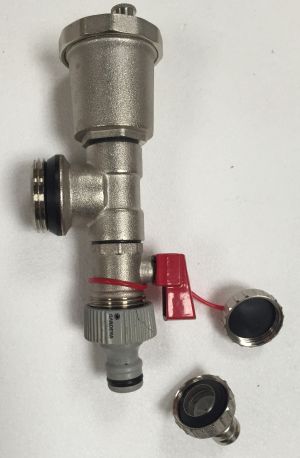

Branchement du purgeur sur un tuyau d'arrosage
Branchement du purgeur sur un tuyau d'arrosage

4/ Purger le circuit

Faire circuit l'eau jusque ce que l'eau soit claire et profiter pour vérifier que les bulles d'air sont bien chassées par l'eau. Le débit doit être au plus.

En fin de purge, vous êtes prêt pour le test.

5/ Réaliser le test à pression du plancher chauffant

Rebrancher l'eau sur le bas des purgeurs, effectuer une mini-purge, fermer la vanne de mise à l'égout. Fermer l'autre vanne dès que vous voyez 6 bars sur le manomètre.

Attendre 2 heures.

Conseil pendant la fin de l'installation

Garder le circuit sous pression pour vous assurer que le circuit n'est pas abîmer pendant les travaux.

Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
