Réglage du débit des nourrices et collecteurs pour plancher chauffant Caleosol

Réglage du débit des nourrices et collecteurs pour plancher chauffant Caleosol

Les guides pratiques

Réglage du débit des nourrices et collecteurs pour plancher chauffant Caleosol
‍Réglage du débit des nourrices et collecteurs pour plancher chauffant Caleosol

Comprendre le réglage d'un plancher chauffant

Calculer la puissance et débitPuissance de la pompe - circulateurLe collecteurLes bulles d'airVases communicants et réglage final du collecteurLes choses à éviterCas des murs et plafonds chauffantsLe by pass et son utiiitéStations de mélange pour chaudière haute températurePoser une question / Voir les questions réponses des visiteursAutres articles pouvant vous intérésser

Quelle puissance utiliser pour calculer le débit d'un plancher chauffant?

Réglage collecteur plancher chauffant
Réglage collecteur plancher chauffant

En l'absence de données précises sur les déperditions par pièces, on peut prendre comme hypothèse que le plancher devra à un moment donné pouvoir délivrer 100 w//m². 100 w/m² est en principe la puissance maximale qu'un plancher chauffant peut délivrer en respectant les normes de chauffages européennes. Nous rappelons que les puissances nécessaires dans le cadre de la RT2102 sont de l'ordre de 60 w/m².

Le calculateur de débit d'une nourrice de plancher chauffant

Réglage débit nourrice / collecteur  d'un plancher chauffant
Calculer le débit d'une nourrice / collecteur
d'un plancher chauffant

La calculette a votre disponibilité permet de calculer le débit du plancher chauffant en fonction du besoin en chauffage et des surfaces chauffées par chaque boucle.

Pour ce faire, vous avez besoin de

  • la longueur de tuyau dans chaque boucle
  • Le nombre de ml de tuyau par m². Si vous avez la surface couverte par la boucle, prenez le nombre de m / surface en m²
  • la puissance voulue.

Oui mais, quid de la température de l'eau? Elle n'a pas d'importance pour le calcul du débit. Elle a de l'importance pour permettre de libérer la puissance. Plus la température sera faible, plus la puissance sera faible. Plus la température sera élevée, plus le plancher pourra se rapprocher des 100w/m² maxi si nécessaire.

Un plancher chauffant travaille à débit constant et à température variable suivant la puissance à délivrer.

Utiliser la calculette pour trouver le débit des boucles de votre plancher chauffant.

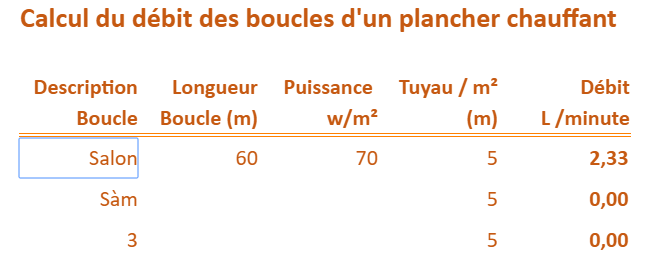

Calculette pour calcul débit boucle plancher chauffant
Calculette pour calcul débit boucle plancher chauffant en fin de cet article

La pompe est-elle assez puissante pour régler la nourrice / collecteur de votre plancher chauffant

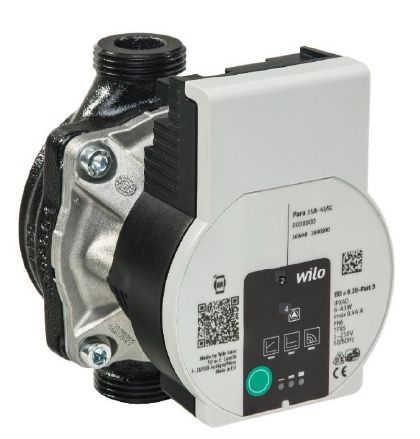

CIRCULATEUR WILO YONOS PARA RS 6
CIRCULATEUR WILO YONOS PARA RS 6

Si le retour des nourrices est vraiment froid par rapport au départ et si les nourrices sont réglées sur débit maximal, alors vous avez peut-être un problème de débit / puissance au niveau de la pompe.

La plus part des circulateurs (pompes) livrés avec une chaudière ou une PAC sont donnés pour 3  mètres d'eau maximum. C'est en général un peu juste. Si votre circuit n'est pas encrassé, passer à une vitesse plus haute sur le circulateur, ajouter un deuxième circulateur en série ou changer de circulateur avec une hauteur de refoulement de 6m à 120 €TTC livré.  Une loi d'eau à 10° peut améliorer la chose, mais le plancher sera moins confortable et le départ vers les boucles devra être plus chaud pour compenser.

Voici un tableau montrant les pertes de charge en bars ou hauteur en mètre d'eau pour un tuyau de diamètre 16 en fonction du débit voulu et de la longueur en mètres. Les cellules en rouge sont celles qui peuvent poser problème avec un circulateur standard de pompe à chaleur ou chaudière.

Pertes de charges en bars ou mètres d'eau en fonction de la longueur et du débit demandé pour une nourrice / collecteur de plancher chauffant

Black Friday

promotion thermostat et groupe de réglage

Thermostat pour plancher chauffant avec un actuateur gratuit

Valeur de la réduction :23,90€ TTC

Idéal pour entrer dans la régulation pour économiser plus d'énergie

Promotion groupe de réglage et optimiseur de chauffage

Station de mélange pour passer de haute température à basse température avec un optimiseur de chauffage gratuit d'une valeur de 29,90 €TTC

Promotion :Economie de chauffage et rafraîchissement gratuit: la corbeille géothermique

Simple, efficace, rapide de mise en oeuvre

Corbeille géothermique très compacte avec peu de travaux

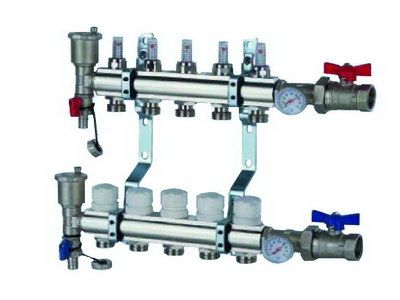

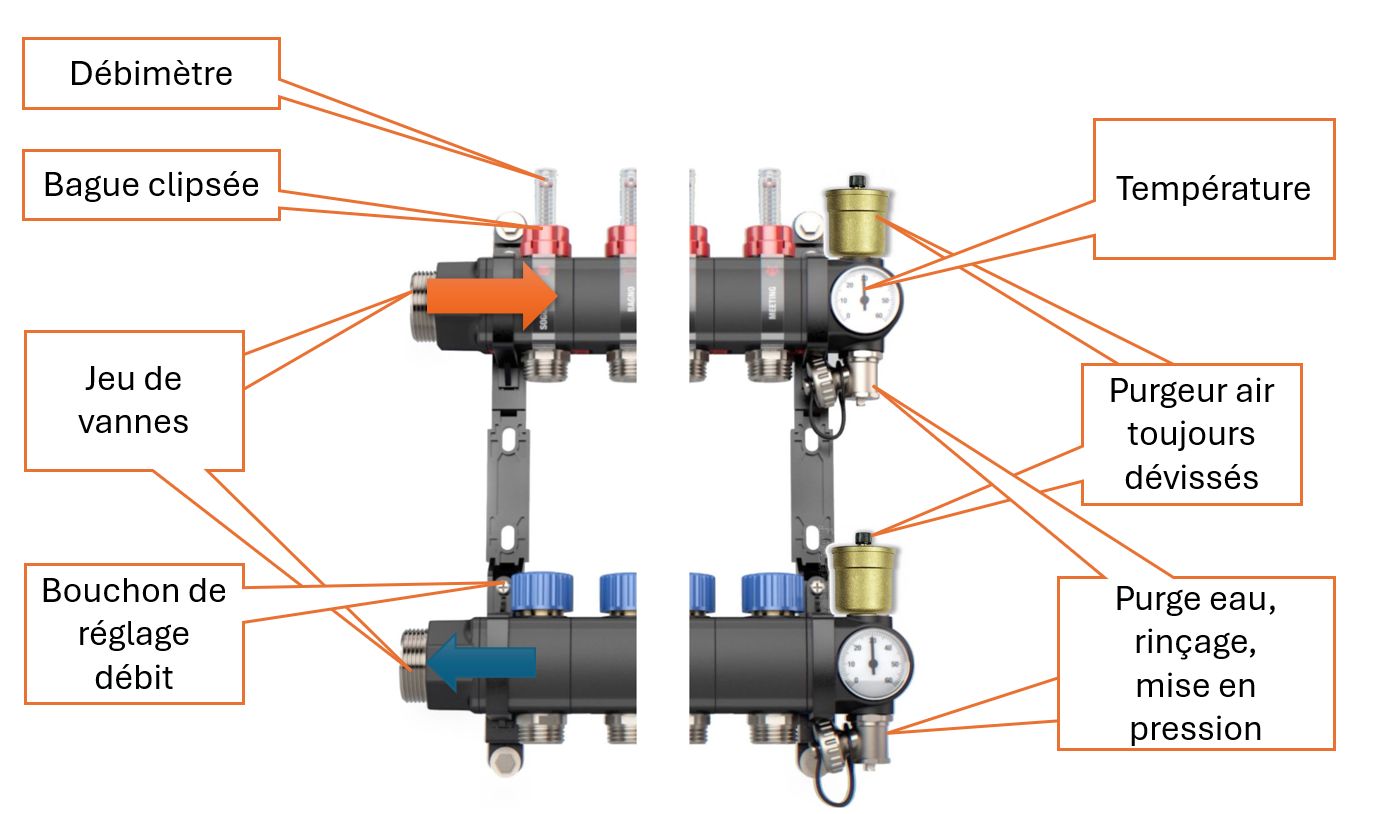

Comprendre les éléments d'un collecteur

Réglage des composants d'un collecteur de plancher chauffant
‍Réglage des composants d'un collecteur de plancher chauffant

Retrouver notre article sur le réglage des composants d'un collecteur de plancher chauffant.

Cas particulier du réglage du débit des pompes à chaleur pour plancher chauffant

Les pompes à chaleur ont la particularité de fonctionner à débit fixe connu, par exemple 26 litres / minute.

Les calculs de débit devront alors prendre en compte ce paramètre et on devra faire une règle de 3. Si par exemple la somme des débits trouvé est de 22 litres / minutes, Il faudra pondérer chaque débit par un facteur de 26/22 soit augmenter chaque débit  de chaque boucle par un facteur de 1,18.

Utiliser la calculette pour trouver le débit des boucles de votre plancher chauffant.

Et si vous êtes coincés à 1 litre / minute, la bulle d'air est peut-être coincée.

Dans ce cas allez sur l'article dédié au décoinçage de bulle

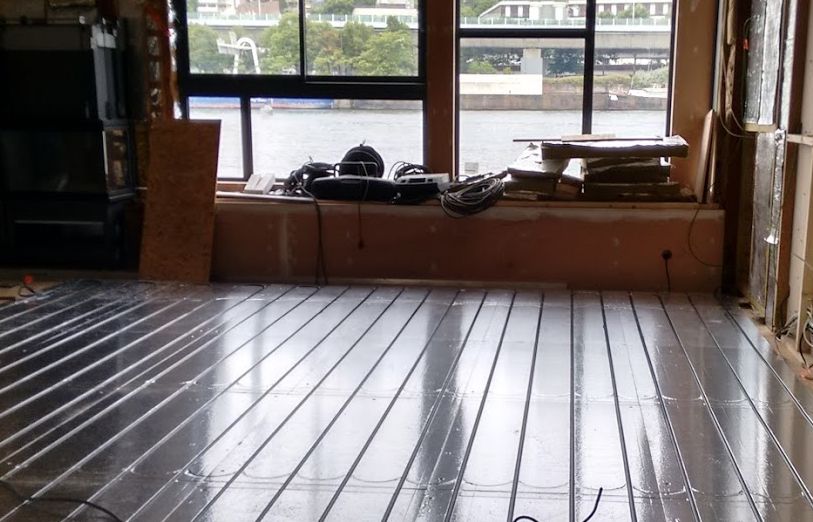

Et si vous passiez aussi le premier étage en plancher chauffant très basse température

Seulement 2cm d'épaisseur, insonorisant, pose de parquet directement dessus..

très facile de mise en oeuvre.  Voir toutes les possibilités d'aménagement

Oui mais les vases communicants entre nourrices / collecteurs

Le réglage du débit se fait par itération car ouvrir ou fermer une boucle change le débit des autres boucles. Cas particulier du tuyau de 12, puisque les pertes de charge par boucle sont plus importantes que pour du 16, les nourrices sont beaucoup plus faciles  à régler.

Réglage final du débit des nourrices / collecteurs de plancher chauffant

Le réglage final du débit devra avoir lieu au moment du pic de froid. On pourra corriger à ce moment les débits par pièces en fonction de leurs pertes thermiques respectives et s'assurer que la loi d'eau (5°) est bien respectée.

Réglage du débit sur un collecteur

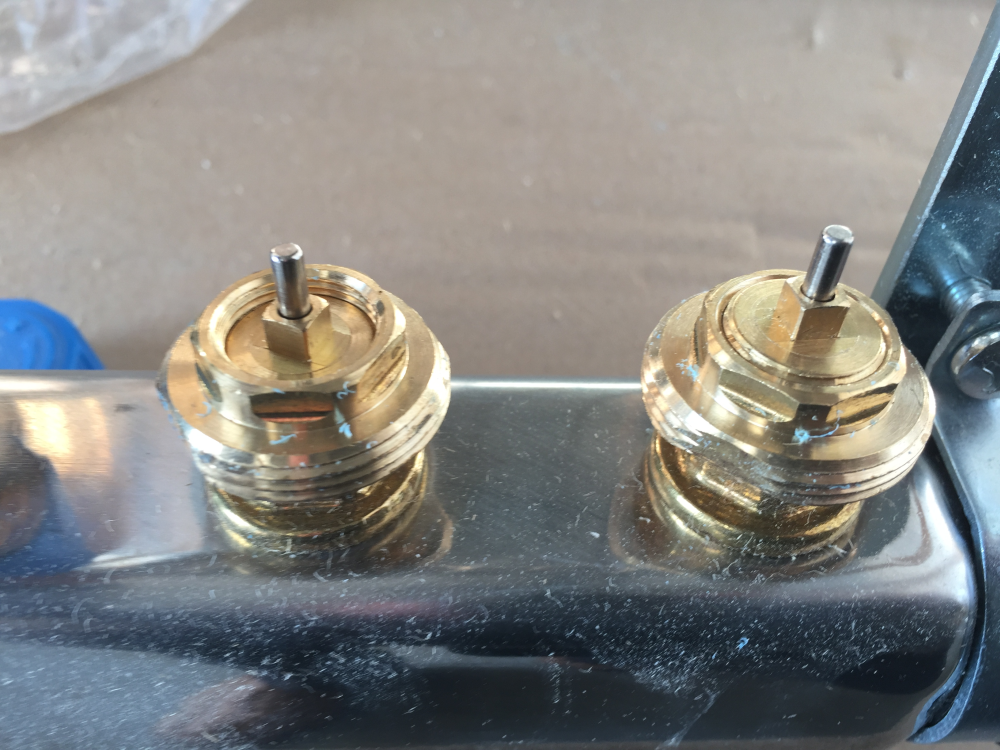

Réglage du débit par le siège du retour en utilisant la tête à 4 ou 6 pans intérieur
Réglage du débit par le siège du retour en utilisant la tête à 4 ou 6 pans intérieur (attention uniquement sur nourrice haut de gamme)

Le réglage se fait sur le retour (de l'autre côté du débit mètre, celui-ci devant toujours être ouvert en plein sauf en cas de maintenance).

MAIS, il y a 2 réglages sur le retour

1/ en vissant ou dévissant le gros bouton en plastique

2/ ET en vissant ou dévissant l'intérieur du siège

Cette deuxième fonction est uniquement disponible sur les collecteurs haut de gamme permettant l'utilisation de micro-moteurs.

Dans l'exemple suivant, on voit sur la photo à gauche, un circuit presque fermé et à droit un circuit complètement ouvert. Il faut toujours vérifier la position de l'intérieur car les nourrices sont livrées non réglées

Eviter "le siège" collé

Comme pour les têtes thermostatiques des radiateurs, garder trop longtemps fermé le retour de nourrice peut entraîner le "collage" fermé de celui-ci.

Diagnostic:

  • L'eau ne passe pas (débit à zéro)
  • Tête d'épingle enfoncée sur la boucle n'ayant pas de débit. C'est à dire, qu'en appuyant dessus, on sent que l'on ne peut pas l'enfoncer plus.

Pour le décoller, il faut titiller l'aiguille, pompe en marche, avec une pince jusqu’à ce que celle-ci ressorte et que vous sentiez une pression quand vous appuyez dessus.

Eviter le réglage de débit avec un thermostat de nourrice plancher chauffant

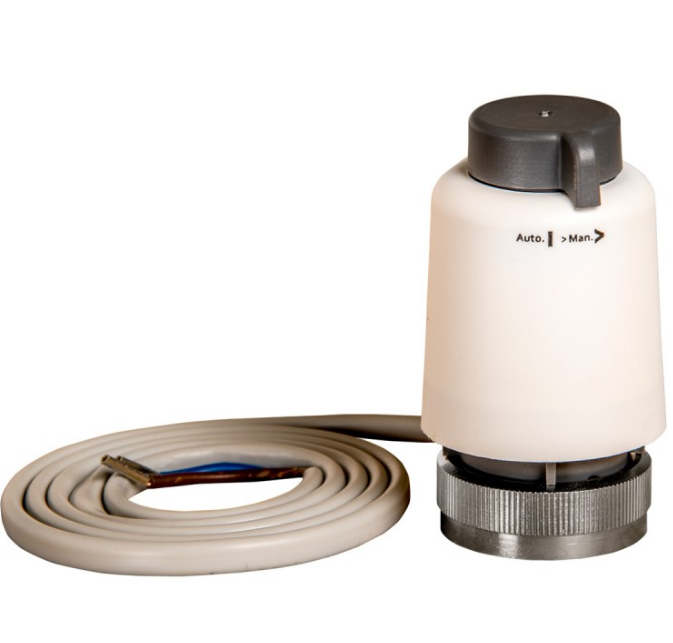

micro-moteur pour réglage nourrice plancher chauffant
‍micro-moteur pour réglage nourrice plancher chauffant

Le plancher chauffant ne se règle pas par le débit. Il se règle

  • Par du tout ou rien grâce à un micro-moteur
  • Par la loi d'eau de la chaudière que fait monter ou descendre la température en fonction de la différence de température d'eau entre aller et retour et sondes d'ambiance et extérieur.

Le micro-moteur 23,90€TTC en promotion sur notre boutique se visse sur les retours de nourrices et permet de thermostater votre plancher chauffant. Cela peut éviter les galères des réglages. achat sur notre boutique ici

Un réglage grossier de débit peut être fait en utilisant le réglage de siège du retour (voir plus haut)

Par défaut, au repos, le micro-moteur ou actuateur ferme / coupe le circuit. SI il est en panne ou si le thermostat est en panne, le circuit d'eau chaude est fermé.

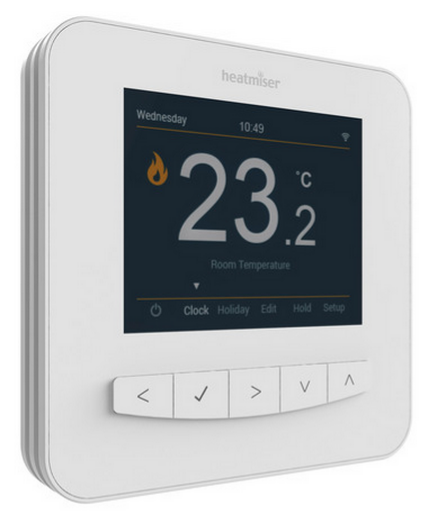

Thermostat internet pour réglage nourrice plancher chauffant
Thermostat internet pour réglage nourrice plancher chauffant

Le thermostat internet se branche directement sur le micro-moteur et le tour est joué

  • Avoir un thermostat avec boucle d'apprentissage basé sur l'inertie du plancher
  • Pouvoir mieux maîtriser votre plancher que vous soyez à la maison, en vacances, au travail..
  • Réduire votre consommation

Le thermostat peut être

  • filaire . Il faut un càble électrique entre thermostat et nourrice
  • Sans fils: Pas besoin de fils.

Dans les 2 cas, les thermostats vendus par Freeheat Caleosol sont utilisable par internet sur smartphones et PC.

Réglage du débit de nourrices / collecteurs pour mur chauffant ou plafond chauffant

Les calculs sont les mêmes que pour un plancher chauffant

Le by-pass pour nourrice ou collecteur

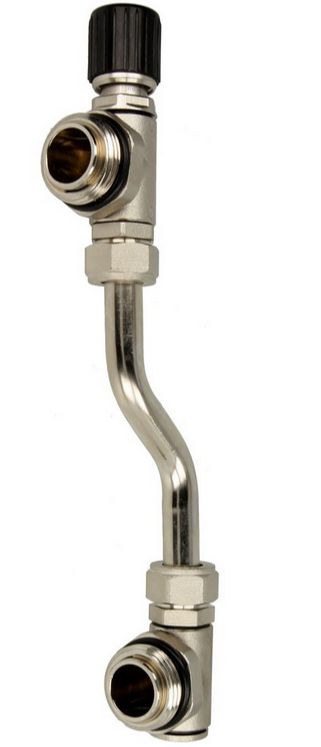

By pass pour réglage débit nourrice ou débit collecteur ou débit plancher chauffant
By pass pour nourrice ou collecteur

Le by-pass pour nourrice est indispensable dans 2 cas

  • Utilisation de thermostats. L'utilisation de thermostats peut changer le débit des autres boucles et donc modifier la  température des pièces non régulées
  • Un débit de boucles trop faible. Un débit trop faible peut endommager le circulateur. Un débit trop faible génère en général un bruit de cliquetis. Le by-pass s'installe sur le collecteur, peu importe sa position. En  général, on l'ajoute à l'opposé de l'arrivée d'eau.

86,40 €TTC livré sur notre boutique

Cas particulier des stations de mélange / collecteur avec pompe

Réglage station de mélange pour nourrice  ou collecteur pour plancher chauffant
‍Réglage station de mélange pour nourrice ou collecteur pour plancher chauffant

Les stations de mélange / collecteurs appelés aussi groupes de réglage avec moteur permettent de réduire la température de l'eau en provenance d'une chaudière haute température Voir l'article. En photo ici, le nouveau groupe de réglage fabriqué exclusivement pour Caleosol en Europe avec les meilleurs composants.

Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
