Groupe de réglage - station de mélange pour plancher chauffant

‍

Nouveau modèle plus performant et moins cher exclusivement fabriqué pour caleosol en Europe avec les meilleurs composants

La station de mélange pour plancher chauffant rénovation appelée aussi nourrice avec moteur ou collecteur avec moteur permet de réduire la température de l'eau venant d'une chaudière haute température pour l'utiliser dans un plancher chauffant. On retrouve souvent les stations de mélanges en lieu et place d'un radiateur: On retire un radiateur, on branche une station de mélange /Groupe de réglage à la place. Cette station de mélange / groupe de réglage peut alimenter un plancher chauffant basse température voire un mur chauffant ou un plafond chauffant basse température. C'est un appareil très utilisé en rénovation.

Son utilisation est très simple, mais son fonctionnement "mystérieux", d'ou une explication et un guide de montage.

Fonctionnement d'un groupe de réglage - station de mélange pour plancher chauffant basse température rénovation

Un radiateur utilise de l'eau très chaude (50 à 70°c) et donc un débit assez faible. A l'inverse, un plancher chauffant basse température, comme son nom l'indique utilise une eau peu chaude (24 à 40°c maxi) .Donc pour apporter une quantité de chaleur sensiblement identique à un radiateur le long du tuyau du plancher chauffant assez long, il faut augmenter la vitesse de circulation de l'eau. Bien qu'un plancher chauffant consomme 10 à 20% de moins qu'un radiateur, la vitesse d'eau reste un facteur important pour limiter la baisse de température le long de ce tuyau  et ainsi garder le même confort sur toute la surface.

2 éléments sont très importants pour une station de mélange:

• La pompe qui permet d'accélerer la vitesse d'eau dans le circuit du plancher chauffant
• La sonde de température qui mesure la température d'eau dans le circuit du plancher chauffant.

Cette dernière fonctionne de la même façon qu'un thermostat de radiateur. Si l'eau dans le plancher chauffant a une température inférieure à la consigne au point 3/, alors la sonde ouvre la vanne thermostatique 1/ et la pompe du chauffage central pousse de l'eau chaude vers le plancher chauffant et de l'eau plus froide ressort par 4/ vers la chaudière. La pompe (2/) mixe l'eau revenant du plancher chauffant avec de l'eau venant du chauffage central

Montage d'un groupe de réglage - station de mélange pour plancher chauffant basse température rénovation

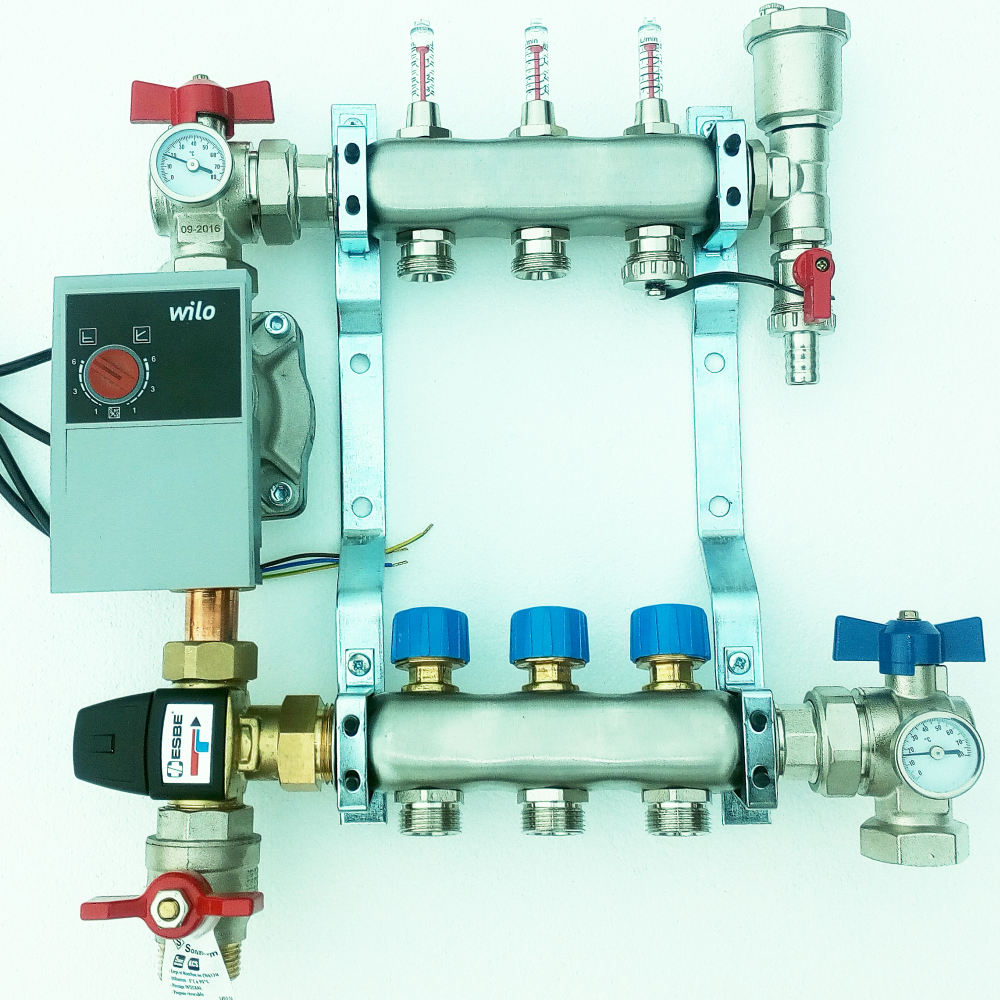

En suivant le pastilles numérotées sur la photo:

1. ‍Arrivée d'eau chaude en provenance du circulateur de la chaudière. L'arrivée d'eau chaude est pilotée avec un thermostat. Si la température dans les boucles est à la température indiquée sur le thermostat, l'arrivée d'eau chaude est fermée.
2. ‍Circulateur permettant de faire circuler l'eau à vitesse accélérée dans les boucles. En général, l'eau haute température circule à faible débit, les planchers chauffants basses température fonctionnent avec une eau à "fort débit". ATTENTION, l'axe du moteur doit toujours être horizontal
3. ‍Mise en place de la sonde du thermostat
4. ‍Retour vers la chaudière
5. ‍By pass utile dans le cas ou tous les circuits seraient fermés. Le by pass peut être installé côté pompe ou à l'opposé du collecteur (côté 4/)

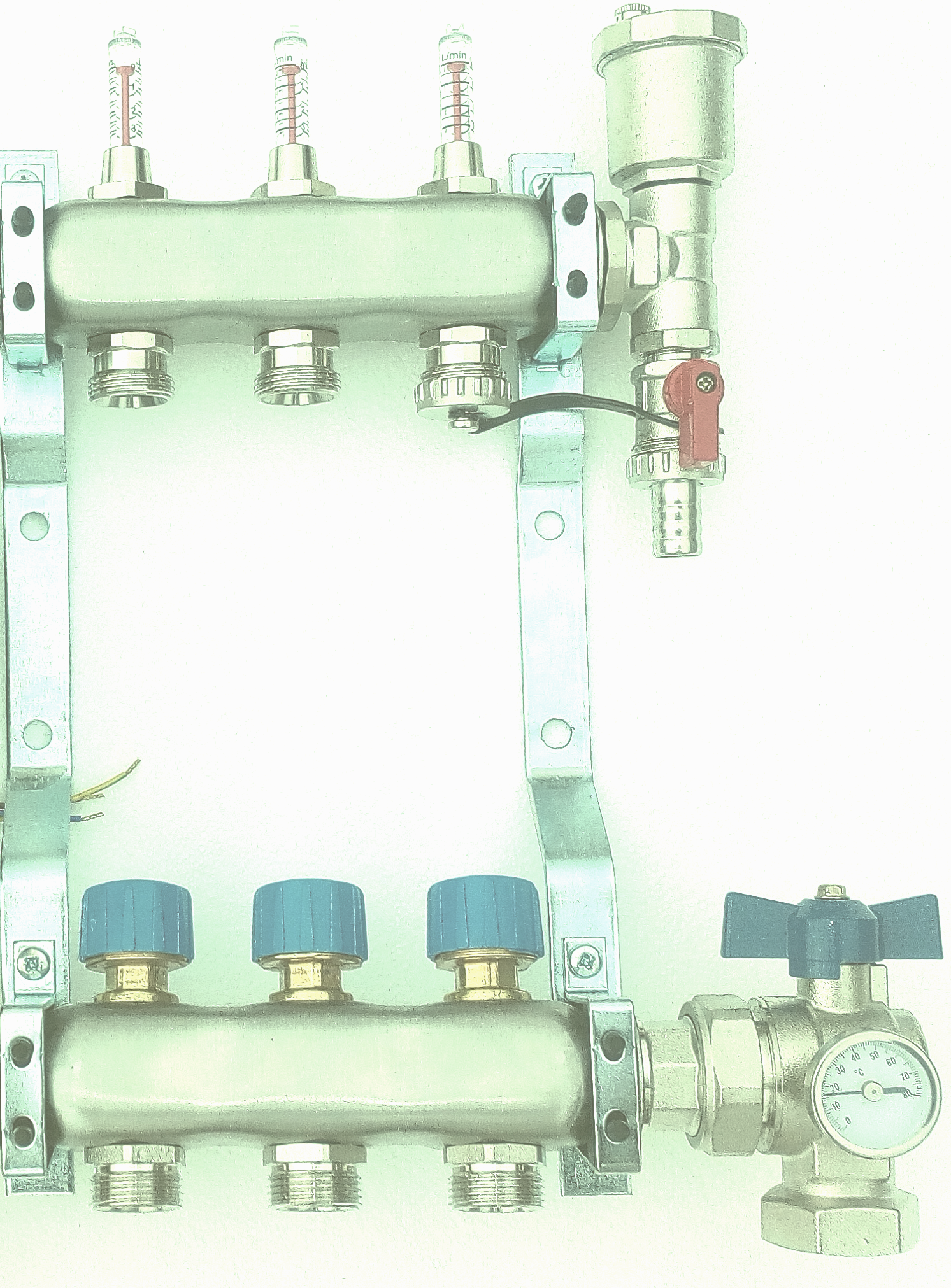

6. ‍Départ vers les boucles de plancher chauffant. Les débit mètres doivent toujours ouverts en plein sauf pour isoler une boucle.
7. ‍Retour des boucles de plancher chauffant. Le capuchon blanc sert de réglage de débit.
8. Purgeur et apport auxiliaire d'eau pour la mise en eau initiale (purge des tuyaux) et mise en pression indépendamment du circuit de chauffage.

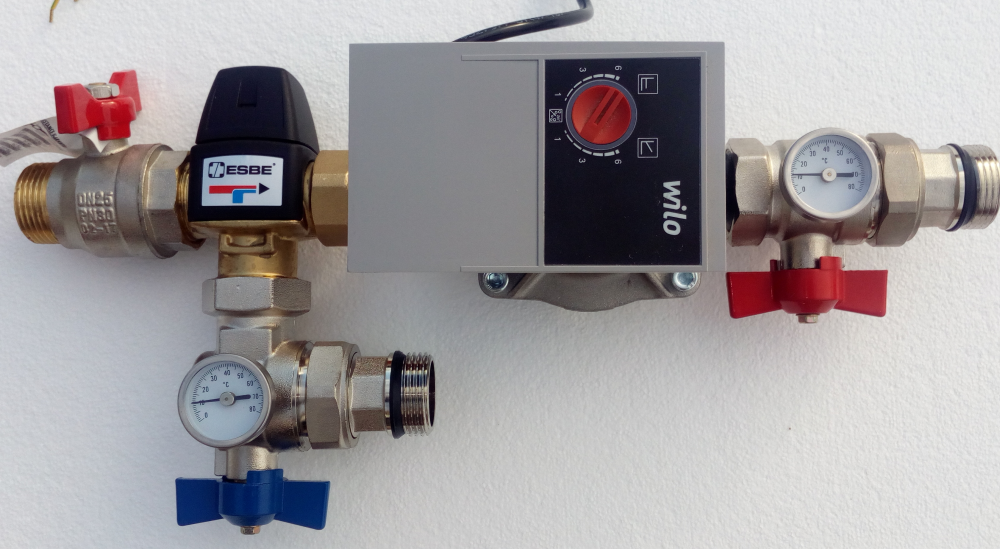

Promotion sur le groupe de réglage - station de mélange Caleo-MIX compatible combimix (c) pour plancher chauffant basse température rénovation

Retrouver le groupe de réglage / station de mélange Caleo-MIX sur boutique-caleosol à un prix de 336€TTC intégrant un pompe de marque Wilo.
