Schéma de branchement d'un ballon tampon plancher chauffant
Branchement ballon tampon avec chaudière ou PAC, production ECS, plancher chauffant
Dans ce cas, la chaudière se branche en haut et bas du ballon et le plancher chauffant en partie médiane.
Voir notre catalogue de ballons tampons ECS
Le schéma ne présente pas les éléments de sécurité qui sont en général
- Potence groupe de sécurité et vase d'expansion (si pas encore installé)
- Vase d'expansion si pas encore installé
- Un fitre à tamis

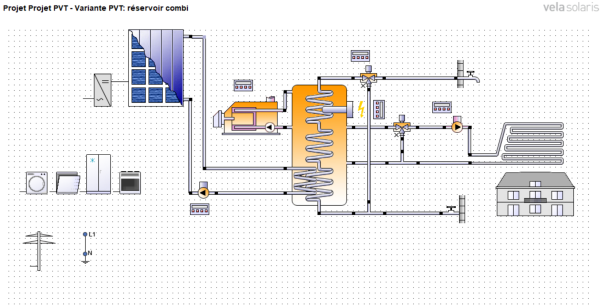

Branchement ballon tampon avec chaudière, solaire PVT, production ECS, plancher chauffant
Dans ce cas, la chaudière se branche sur la partie haute du ballon.
Le solaire PVT (panneaux solaires combinés photovoltaïque thermique) se branche sur l'échangeur du bas.

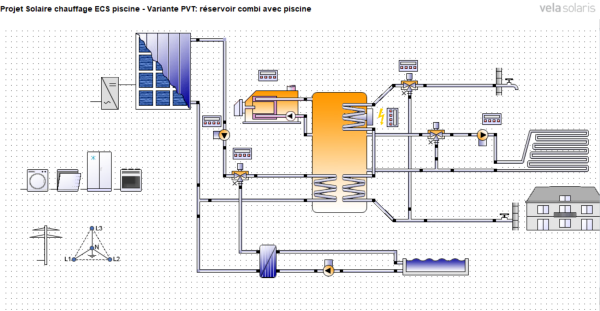

Branchement ballon tampon avec chaudière, solaire PVT, production ECS, Piscine, plancher chauffant
Dans ce cas, la piscine se branche au travers d'un échange pour piscine sur le circuit solaire.
Valider le branchement du ballon tampon et la consommation énergétique
Pour 50 € TTC, nous pouvons faire pour vous 3 simulations pour une même configuration correspondant à un schéma ci-dessus.
Pour les choix possibles
- Le type et puissance de chaudière
- La taille et consommation de la maison
- La consommation d'ECS
- Les paramètres de chauffage de la piscine
- Le nombre et marque des panneaux solaires (thermiques ou PVT)
- La taille du ballon
Les 3 simulations se reposent sur un cas de base sur lequel on peut ajouter 2 simulations en changeant 1 des paramètres ci-dessus.
Un livrable sous forme de rapport PDF détaillé issu du logiciel PolySun 10.00, le leader du calcul thermique.
.....
Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
