Utiliser une sonde de point de rosée avec un plancher rafraîchissant

Le point de roséeLa sonde de point de roséeLogique de la sonde sans filsDescriptionLe fonctionnement de la sonde filaireLogique de la sonde filaireDescription de la sonde filaire

Le point de rosée

C'est le phénomène de la buée sur une vitrine ou les murs d'une salle de bains après une douche: quand l'eau se sature en vapeur d'eau, il y a une température pour laquelle elle commence à se condenser. La température d'un mur ou un plancher rafraîchissant étant plus que celle de l'air, c'est la que l'eau se condense. Si c'était le contraire, il pourrait pleuvoir dans la salle de bain ou on aura un sauna avec un brouillard à couper au couteau.

Pour éviter de condenser, il faut conserver la température du plancher rafraîchissant au dessus de la température à la quelle l'eau se condense.

La bonne nouvelle est qu'en métropole le point de rosée est très souvent en dessous de la température du plancher ou mur ou plafond rafraîchissant. Par contre, il faut absolument que la sonde sont placée contre la surface rafraîchissante et non pas sur le tuyau d’arrivée d'eau. Le tuyau a souvent une température de 18° alors que la surface rafraîchissante aura une température légèrement supérieure à 20°c, ce qui fait toute la différence l'été.

Le point de rosée et la climatisation économique ou écologique

Vous pourrez dire, mais pourquoi se bat-on avec le point de rosée alors que l'on pourrait déshumidifier? Et bien les calculs et les mesures effectuées montrent que les climatiseurs qui par conception déshumidifient l'air, consomment les 2/3 de l'énergie pour la seule déshumidification (voir l'article)

vous pourrez trouver sur notre site Caleosol, tous les éléments pour créer une climatisation écologique

Les types de sondes de point de rosée

Les sondes point de rosée sont soit sans fils soit filaire et nous proposons les 2. Dans les 2 cas, le système de sonde sont un "contact sec" ou une alimentation 220V commutée (qui est allumée ou éteinte en fonction de la sonde) pour piloter un circulateur de chauffage ou une pompe à chaleur.

Relation entre température et taux d'humidité relatif

Plus la température d'air augmente, plus la quantité d'eau dans l'eau augmente et vis versa. Pour une même quantité d'eau dans l'air, l'hygrométrie varie donc en fonction de la température.

Voici une courbe réalisée en Guadeloupe au bord de la mer au vent, c'est à dire avec un taux constant d'eau dans l'air. Au cours des journées et nuits on voit le taux d’humidité relative qui varie malgré que le taux absolue en gramme ne bouge pas. C'est ce qui explique pourquoi on est attentif au point de rose, plus la température baisse plus le taux d'humidité relatif baisse. (et pourquoi le linge sèche mieux quand il fait chaud plutôt que quand il fait froid avec un même taux d’hygrométrie absolu dans l'air)

Courbes réalisées avec la sonde de point de rosée sans fils
Courbes réalisées avec la sonde de point de rosée sans fils

La sonde de point de rosée sans fils

Pour fonctionner, il faut que la sonde puisse mesurer 2 paramètre

  • La température de la surface
  • Le taux d'humidité de l'air ambiant avec la température de la surface
  • Accessoirement la sonde peut donner la température du point de rosée

La sonde se pose au sol ou se visse ou mur ou au plafond (attention à la longueur des vis)

Sonde point de rosée sans fils

Pour fonctionner, on fait appel à la technologie des objets connectés et on utilise une passerelle internet qui se branche sur la box

passerelle internet pour sonde de point de rosée sans ils
Fiche produit sonde point de rosée

A tout moment, vous pouvez voir l'état des sondes et l'historique

A Blois le 27/06/2019, la température est montée à 38°c, cependant, dans nos bureaux, la température n'a pas dépassé 24.7°c au plus chaud de la journée grâce au plancher rafraîchissant Caleosol et une surface de plancher variant entre 21,5 et 22 °c donnant un aspect fraîcheur aux jambes très appréciable.

Vous pouvez accéder directement aux valeurs des thermostats de notre show room .  Le plancher rafraîchissant a été mis en route le 25/06 avec arret le 26/06. Avant fin avril, les valeurs ne sont pas à prendre en compte car les capteurs ont servi de test dans des climatiseurs à la Guadeloupe.

Les courbes sont

  • Température, point de rosée, taux d'humidité de l'air
  • Température, point de rosée, taux d'humidité du parquet contre-collé

Accès à nos sondes températures et point de rosée de notre show room

Click droit pour mettre en français. En sélectionnant une zone, vous faites un zoom. dessus.

La mise en route de la sonde point de rosée

Une fois la passerelle branchée à la box, une lumière verte s'allume, elle est connectée au serveur de la passerelle, il ne reste plus qu'à lancer l'app sur téléphone ou se connecter à https://www.mytaglist.com/ pour reconnaître la passerelle en entrant son numéro de série situé sur l'appareil, puis en attachant la sonde en faisant une recherche à partir de l'appli avec "rechercher une étiquette non associée"

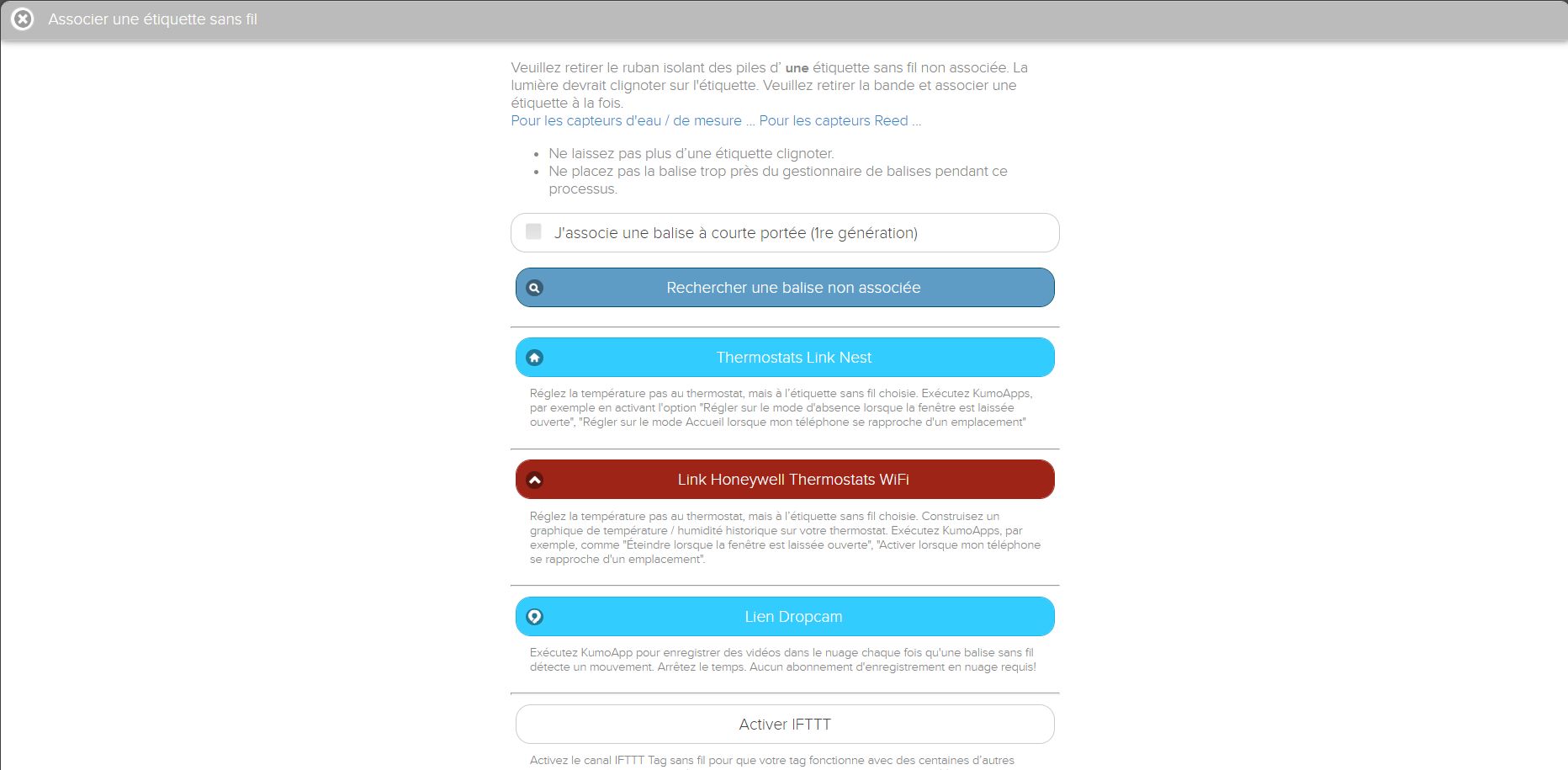

Attacher une sonde de point de rosée

A partir de la, vous pouvez consulter le "Tag" ou étiquette sur la température et humidité, définir des seuils, recevoir des alertes sur votre téléphone et voir les courbes statistiques

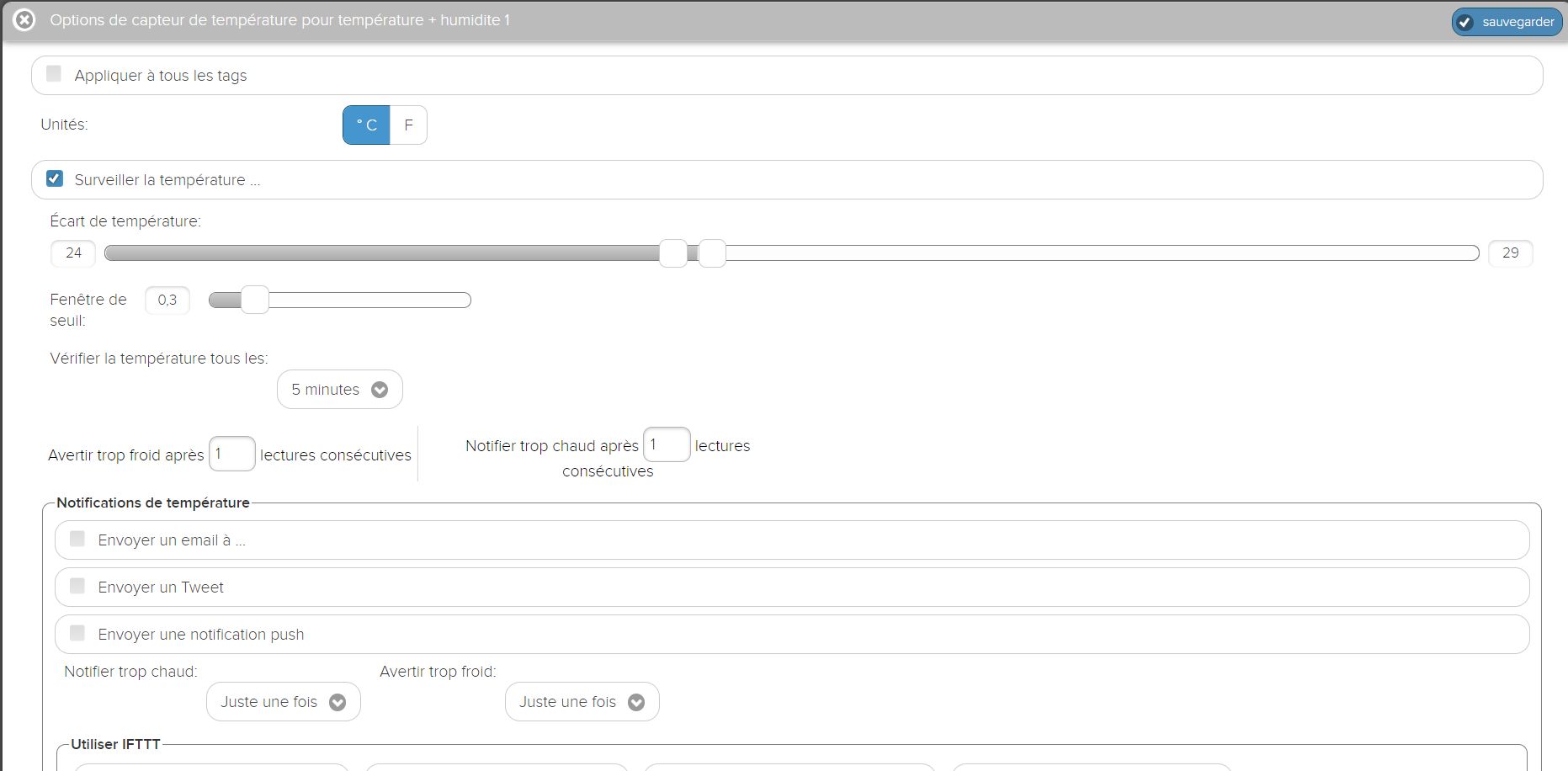

paramétrer une sonde point de rosée

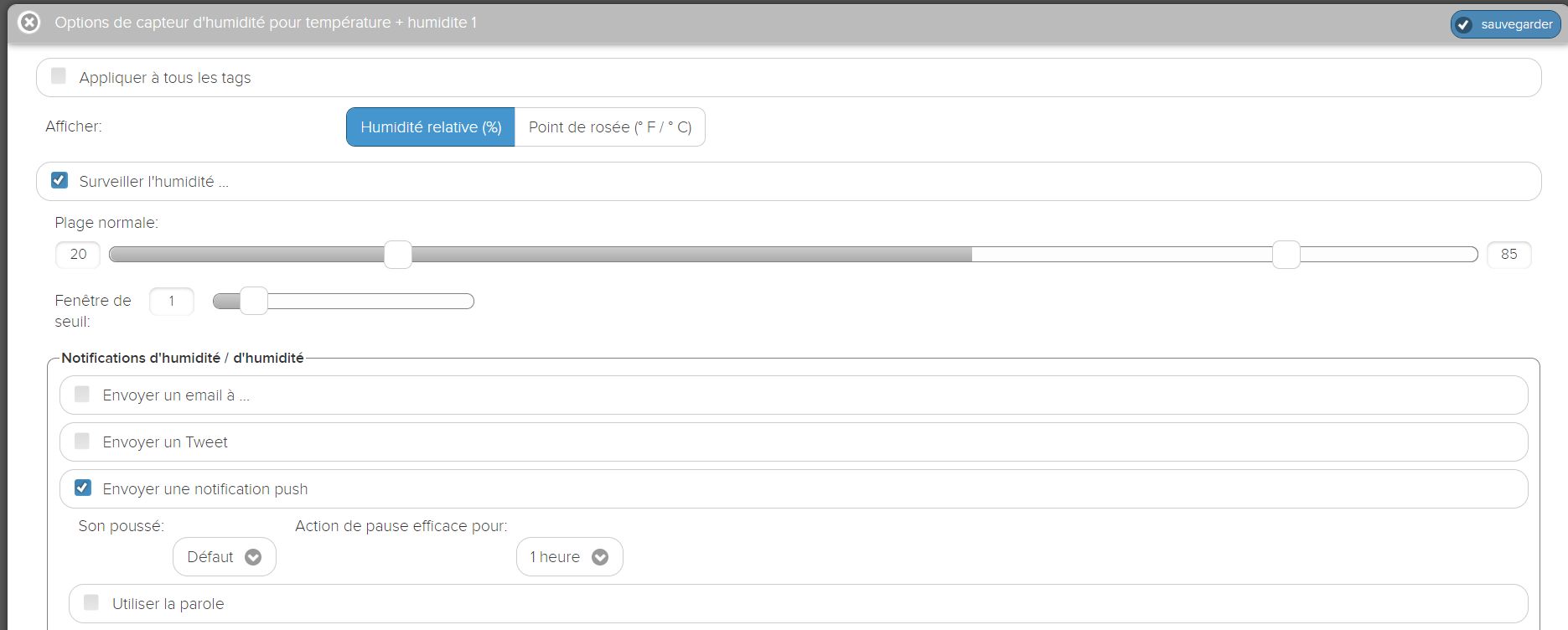

C'est la que vous pourrez définir la limite haute d'humidité relative sur la surface et la température de déclenchement soit du chauffage (limite température basse) et la température de climatisation (température haute)

paramétrer une sonde point de rosée

Pour asservir votre surface, il vous faut une prise commandée par internet / wifi.

Nous vous conseillons vivement 'acheter la prose Koniks "Caleosol Edition" car nous avons développer les routines d'asservissement avec cette pise.

Comme pour le Tag, il faut reconnaître la prise par un app Internet décrite dans la fiche produit de la prise;

Prise commandée pour sonde point de rosée dans fils

Et maintenant, il faut lier le tout avec un compte IFTTT qui est gratuit dans lequel vous allez lier vos comptes "Tag" et prise de courant.

Le tout étant fait, vous pouvez asservir le plancher rafraîchissant en mettant en route un scénario 'applet' qui vous trouverez ici

Librairie IFTTT pour sonde point de rosée sans fils

Ou directement sur le site IFTTT dans le service Caleosol : https://ifttt.com/caleosol

Librairie IFTTT sonde point de rosée

Logique de la sonde de point de rosée filaire sans fils

La logique est définie par vous par le paramétrage de la sonde qui définit

  • Le taux d'humidité
  • La tolérance sur ce taux
  • La fréquence de mesure

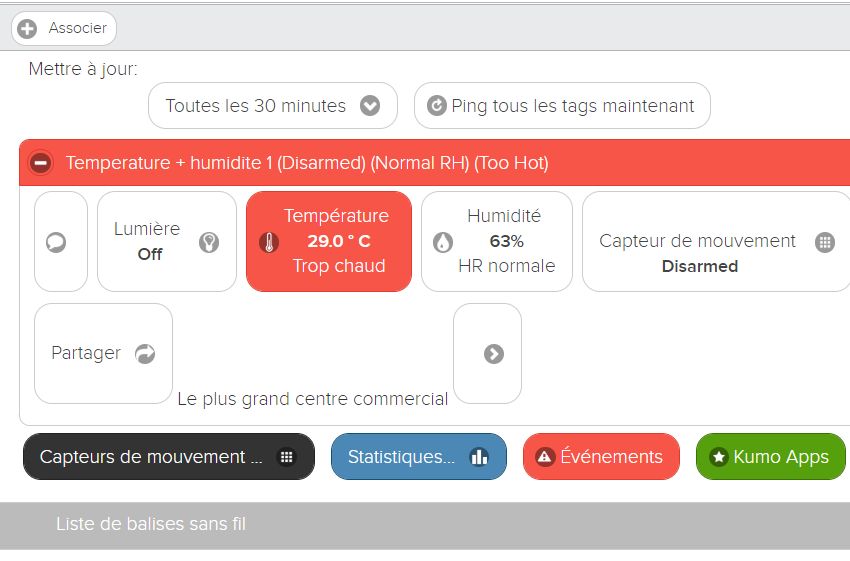

Voici l'écran de paramétrage typique. Vous pouvez monter jusqu'à 90% de taux d'humidité.

Paramétrage sonde point de rosée sans fils

et vous pourrez définir une séquence. Toutes les 30 minutes doit être suffisant.

Paramétrage sonde point de rosée

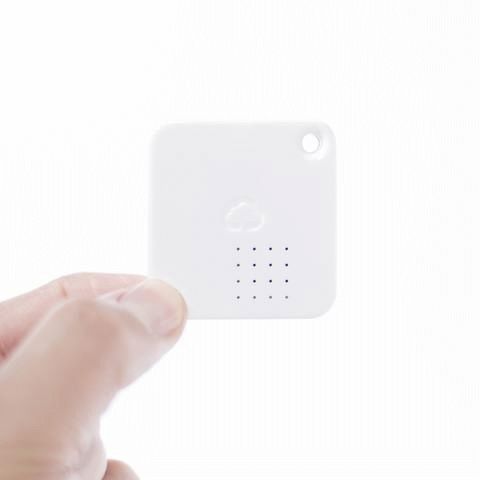

Description de la sonde de point de rosée sans fils

  • 44 mm x 41 mm x 8,5 mm
  • Pile bouton CR2032 avec durée de vie de 2 à 85 mois en fonction de l'utilisation (éviter de relever l'humidité chaque minute)
  • Fonction de -40°c à + 85°c (on peut aussi le mettre dans un congélateur pour être pérvenu en cas de panne ou de porte ouverte)
  • Résolution 0,125°c, tolérance +/- 1°c
  • Humidité : +/- 2% de tolérance
  • Beeper 75 db
  • Distance à la passerelle : 210 m sans murs

La sonde de point de rosée filaire

Pour fonctionner, il faut que la sonde puisse mesurer 2 paramètres

  • La température de la surface
  • Le taux d'humidité de l'air ambiant.

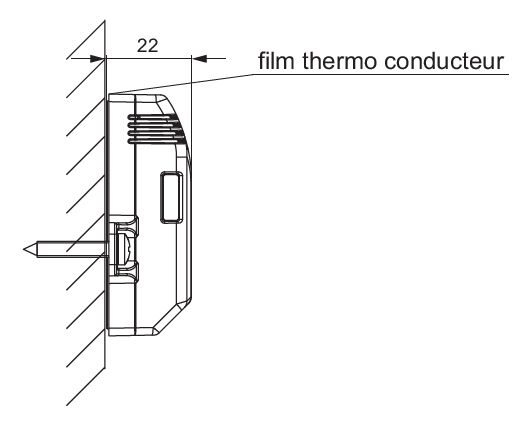

La sonde se colle au sol avec la possibilité de vissage (attention à la longueur des vis).

Elle est alimentée en 24V

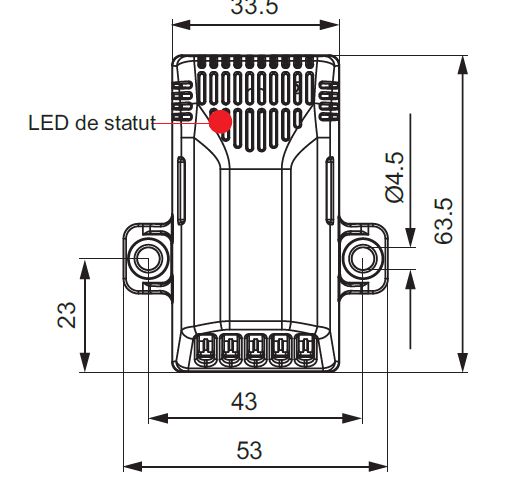

sonde de point de rosée vue de dessus
sonde point de rosée vue de côté

Fiche produit sonde point de rosée

Logique de la sonde de point de rosée filaire

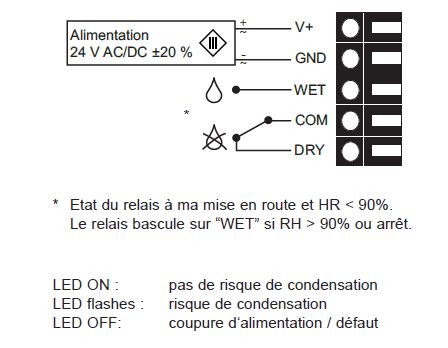

Quand le capteur détecte un taux d'humidité supérieur à 90° à la température du sol, le relais commute sur "wet ou humide". Dès que le taux d'humidité descend en dessous de 90°, le relais bascule sur l'état "sec"

Etat de la sonde point de rosée
Etat de la sonde point de rosée

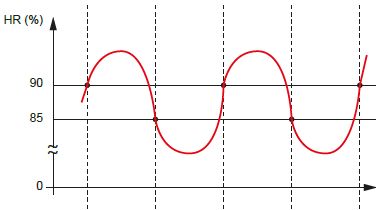

Exemple de variation du taux d'humidité
Exemple de variation du taux d'humidité

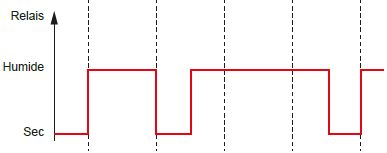

Réponse du relais à la variation d’humidité
Réponse du relais à la variation d’humidité

Description de la sonde de point de rosée filaire

Le détecteur de condensation EE46 aide à prévenir la condensation dans les plafonds refroidis et sur des points critiques comme les installations de climatisation. Il est approprié pour être installé sur des surfaces planes et sur des canalisations d‘un diamètre maxi de 50 mm. Il intègre le très éprouvé capteur d‘humidité CMS E+E HC105.

La condensation se forme sur une surface quand l‘humidité relative (HR) de l‘air proche de la surface approche les 100% HR. Grâce à un bon échange thermique avec la surface, le EE46 mesure directement l‘humidité relative de l‘air à la température de surface. La sortie relais permet d‘être prévenu très tôt de l‘approche des conditions de condensation, avant même qu‘elles ne se produisent. Elle indique aussi une coupure d‘alimentation ou un câble coupé.

Une LED de statut indique un statut normal, une alarme ou un défaut d‘alimentation.

Caractéristiques

  • Pré-détection du risque de condensation
  • Temps de réponse très court
  • Protection de la poussière grâce au revêtement
  • Design compact et montage facile
  • LED d'indication de statut

Applications types

  • Plancher rafraîchissant
  • Mur rafraîchissant
  • Plafond rafraîchissant

Description technique

  • Capteur d‘humidité E+E HC105
  • Gamme de mesure 10...100 % HR
  • Point de commutation à 20 °C, 24 V AC/DC 90±3 % HR
  • Temps de réponse lors du changement t90 < 3 min.
  • de température de surface
  • Temps de réponse lors du changement t90 < 25 sec.
  • d‘humidité relative
  • Sortie électrique Relais inverseur libre de potentiel
  • Capacité de commutation Max. 24 V AC/DC, 1A
  • Tension d‘alimentation (Class III) 24 V AC/DC ±20 %
  • Consommation de courant < 6 mA pour alimentation 24 V DC < 10 mA pour alimentation 24 V AC
  • Indication statut relais LED, rouge
  • Raccordement électrique Connecteur 5 points bornier push-in, max. 1.5 mm2
  • Protection du capteur / de l‘électronique Revêtement de protection E+E
  • Classe de protection du boîtier IP40
  • Matériaux du boîtier Polycarbonate, conforme UL94-V2
  • Compatibilité électromagnétique EN 61326-1 EN 61326-2-3 Environnement industriel
  • Gamme Travail 0...50 °C stockage -20...70 °C
  • Poids environ. 60 g
