Corbeille géothermique : la géothermie compacte abordable

Corbeille géothermique : la géothermie compacte abordable

Sommaire

Pourquoi une corbeille géothermique

  • Performance: Profondeur suffisante pour avoir un très bon rendement
  • Rapidité: Plusieurs corbeilles installées par jour avec une pelleteuse
  • Prix : Beaucoup plus abordable que la géothermie verticale
  • Indépendant: Hors fondations
La corbeille géothermique s'installe à une profondeur propice au chauffage et au rafraîchissement (zone bleutée)
Performance de la corbeille géothermique
Performance de la corbeille géothermique

La corbeille géothermique s'installe très rapidement avec peu de moyens

Les travaux d'installation sont simples et rapides à l'aide d'une simple pelleteuse

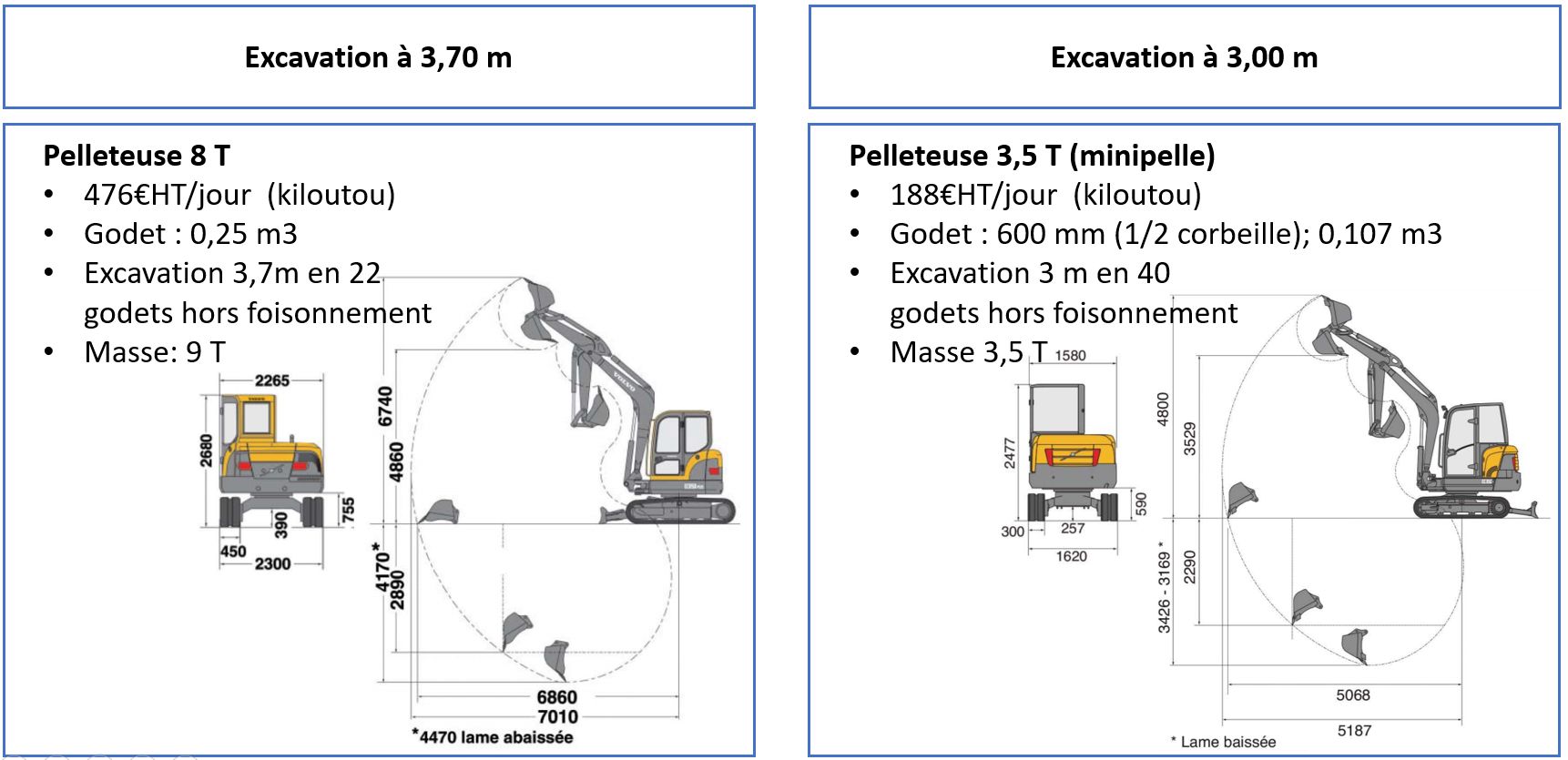

Excavation pour corbeille géothermique
Excavation pour corbeille géothermique

Pour implanter une corbeille, on peut utiliser 2 types de pelleteuses :

  • La pelleteuse 8T qui permet de descendre jusqu'à -4 m
  • La pelleteuse 3,5T qui permet de descendre jusqu'à -3,5 m

Ainsi, on peut choisir la profondeur, la taille en fonction de la nature du terrain ,de la géographie et l'accès au terrain.  6 configurations standards sont disponibles, mais entre -1 m et -4m, on peut imaginer bien d'autres combinaisons.

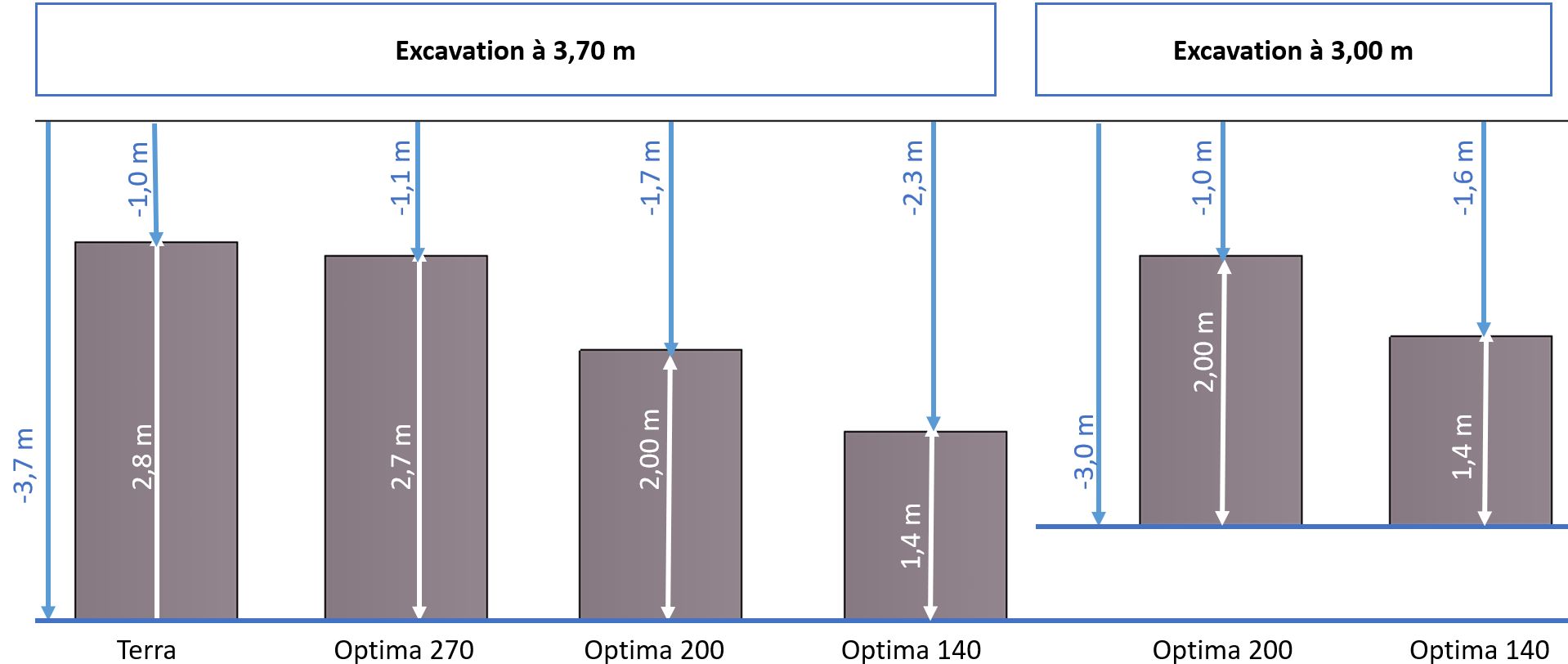

Corbeille géothermique: La gamme

Il y a forcément une taille de corbeille géothermique et une profondeur qui correspond à votre projet
Implantation de la corbeille géothermique
Implantation de la corbeille géothermique

La puissance de la corbeille géothermique

3 à 4 corbeilles son en général suffisantes pour une surface de 100 m². Une étude gratuite peut valider cette quantité

La puissance d'une corbeille Terra ou Optima 270 est de environ

  • 700-800 w / corbeille en terrain sec
  • 1000 w / corbeille en terrain humide
  • 1200 w / corbeille en terrain très humide

La puissance des autres corbeilles est au prorata de la taille.

Le rafraîchissement Titre V RT2012 et RE2020 de la corbeille géothermique

La corbeille géothermique permet de rafraîchir sans impacter le bilan RT2012 grâce au Titre V RT2012 RE2020 et au fait que le géocooling passif ne consomme pas d'énergie
Copie d’écran Pleiade sur le Titrte V
Copie d’écran Pléiade sur le Titrte V

Que peut-on chauffer ou refroidir avec une corbeille géothermique

Si la maison est en RT2012, alors le besoin maxi en hiver est d'environ 50 w/ m² de chauffage. Une corbeille, à l'aide d'une pompe à chaleur permettra de chauffer 20 m² avec un rendement de pompe à chaleur de l'ordre de 5, cela fera une dépense électrique de 10 w / m².

En été, le besoin est d'environ 24 w / m² toujours pour une maison RT2012. Une corbeille pourra rafraîchir jusqu'à 30 m² en direct sans utiliser la pompe à chaleur.



La TVA pour l'installation de la corbeille géothermique

Le matériel et l'installation de corbeilles géothermiques sont soumises à une TVA de 10% ce qui rend le recours à des professionnels intéressant.

Schémas d'installation de la corbeille géothermique

Un "champ" de corbeilles, c'est comme planifier un plancher chauffant avec des boucles (les corbeilles) et des nourrices ou collecteurs

Distance max conseillé « Collecteur – Corbeille » : 20 à 25 m

Distance max conseillé « PAC – Collecteur » : 25m

Les distances minimales à respecter entre les capteurs et les autres éléments du site sont :

- 3 mètres pour les fondations, puits, fosses septiques, évacuations

- 2 mètres pour les arbres

- 1,50 mètre pour les réseaux enterrés non hydrauliques.

Schéma général pour corbeille géothermique
Schéma général pour corbeille géothermique

Exemples d’implantations de plusieurs corbeilles géothermiques

Il est important de laisser 4,5m entre chaque corbeille car une corbeille géothermique se comporte comme un réservoir de froid ou chaud/ La capacité du réservoir, c'est le diamètre de la terre autour. 4,5m est un optimal.
Implantation pour corbeille géothermique
Implantation pour corbeille géothermique

Le montage de la corbeille géothermique

La corbeille géothermique arrive en kit, le temps de montage par corbeille est estimé de 30 à 60 minute en fonction de la taille. Le transport est gratuit.

La corbeilles est livrée en

  • une couronne préformée de tuyau en diamètre 120 cm
  • Des bâtons permettant de recevoir le tuyau et donner la forme à la corbeille
  • Des vis
Montage corbeille géothermique Optima

Voici son montage en video

Comment commencer son projet : pas une étude gratuite

On peut commencer un projet tout simplement par une étude géothermique gratuite fournie par Caleosol incluant

2 types d'études gratuites peut vous être fournie 1/ étude complète chauffage et rafraîchissement 2/ étude très détaillée sur le rafraîchissement seul (sans pompe à chaleur)

Etude complète chauffage et rafraîchissement pour corbeille géothermique

Ciblage de la puissance avant de calcul de la corbeille géothermique
Ciblage de la puissance avant de calcul de la corbeille géothermique

On peut ainsi calculer la performance en utilisant l'installation minimale géothermique en tenant compte des normes françaises, puis on peut optimiser le système en donnant un COP cible.

A Carpentras , le geocooling représente 40% du chauffage, et c'est gratuit. Le COP est montré à 4,7 mais si on considère le bilan complet avec et sans PAC, le COP système est de 11013/1876 = 5,87.

Sans géocooling, il aurait fallu fallu fournir 2174 kwh à partir d'une PAC air-eau, ou le triple avec un clim.

Calcul du nombre de corbeilles géothermiques avec usage par destination et COP
Calcul du nombre de corbeilles géothermiques avec usage par destination et COP

Etude pour rafraîchissement ou géocooling seul

Le BRGM a développé pour Caleosol un logiciel spécifique pour calculer finement le géocooling. Nous sommes en mesure de vous faire une étude gratuite très rapidement.

Quelle corbeille géothermique en utilisation pour du géocooling passif

En production de froid, il est important de positionné la corbeille à une profondeur ou elle sera la plus productive.

Reconnaître la zone climatique dans laquelle vous êtes

La France métropolitaine est composée de 8 zones climatiques à une ville de référence. Chaque zone à donc une température moyenne annuelle de référence. Notre étude gratuite de géothermie permet d'affiner les calculs autour de cette référence

Carte des zones climatiques pour corbeille géothermique
Carte des zones climatiques pour corbeille géothermique

Choix de la corbeille géothermique par zone climatique

Voici les recommandations d'implantation des corbeilles ainsi que la recommandation sur la taille des corbeilles

Le rouge rouge montre la profondeur à laquelle on peut atteindre 18°c et pour laquelle la corbeille serait plus productrice si elle était implantée en dessous.

En bas à droite, vous retrouverez les recommandations de pose et de taille de la corbeille

Corbeille géothermique en zone H1a
Corbeille géothermique en zone H1a

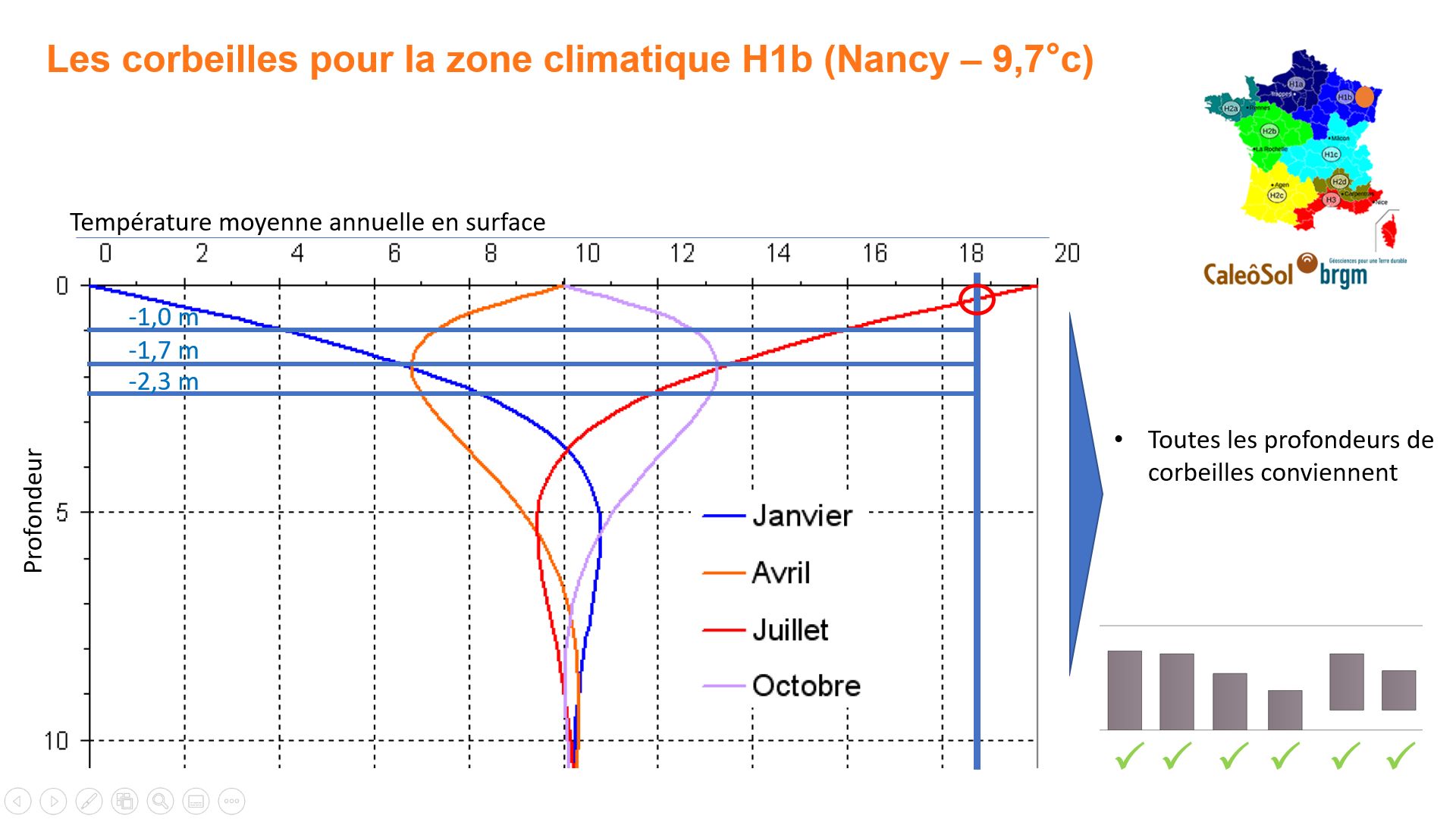

Corbeille géothermique en zone H1b
Corbeille géothermique en zone H1b

Corbeille géothermique en zone H2a
Corbeille géothermique en zone H2a

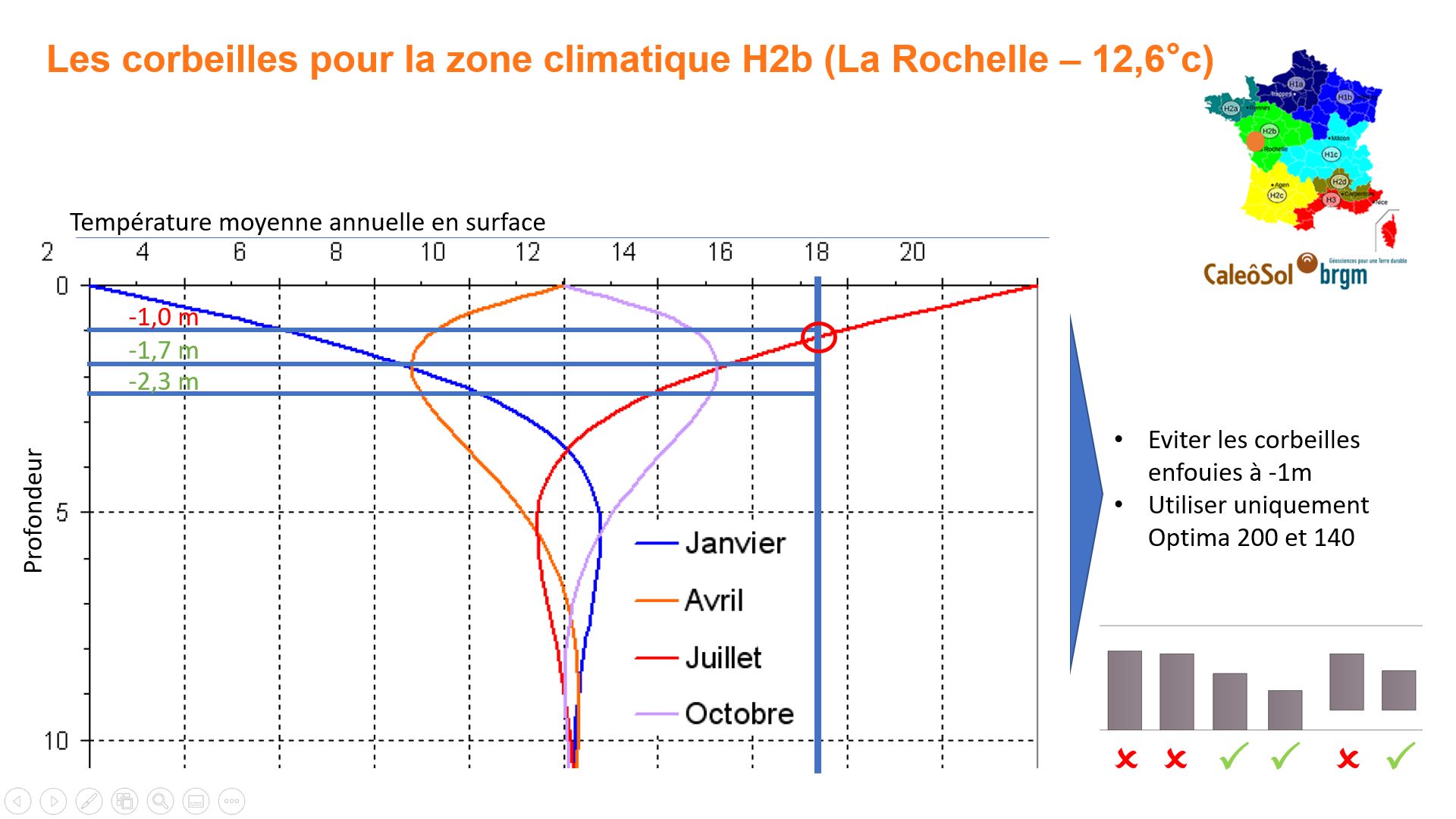

Corbeille géothermique en zone H2b
Corbeille géothermique en zone H2b

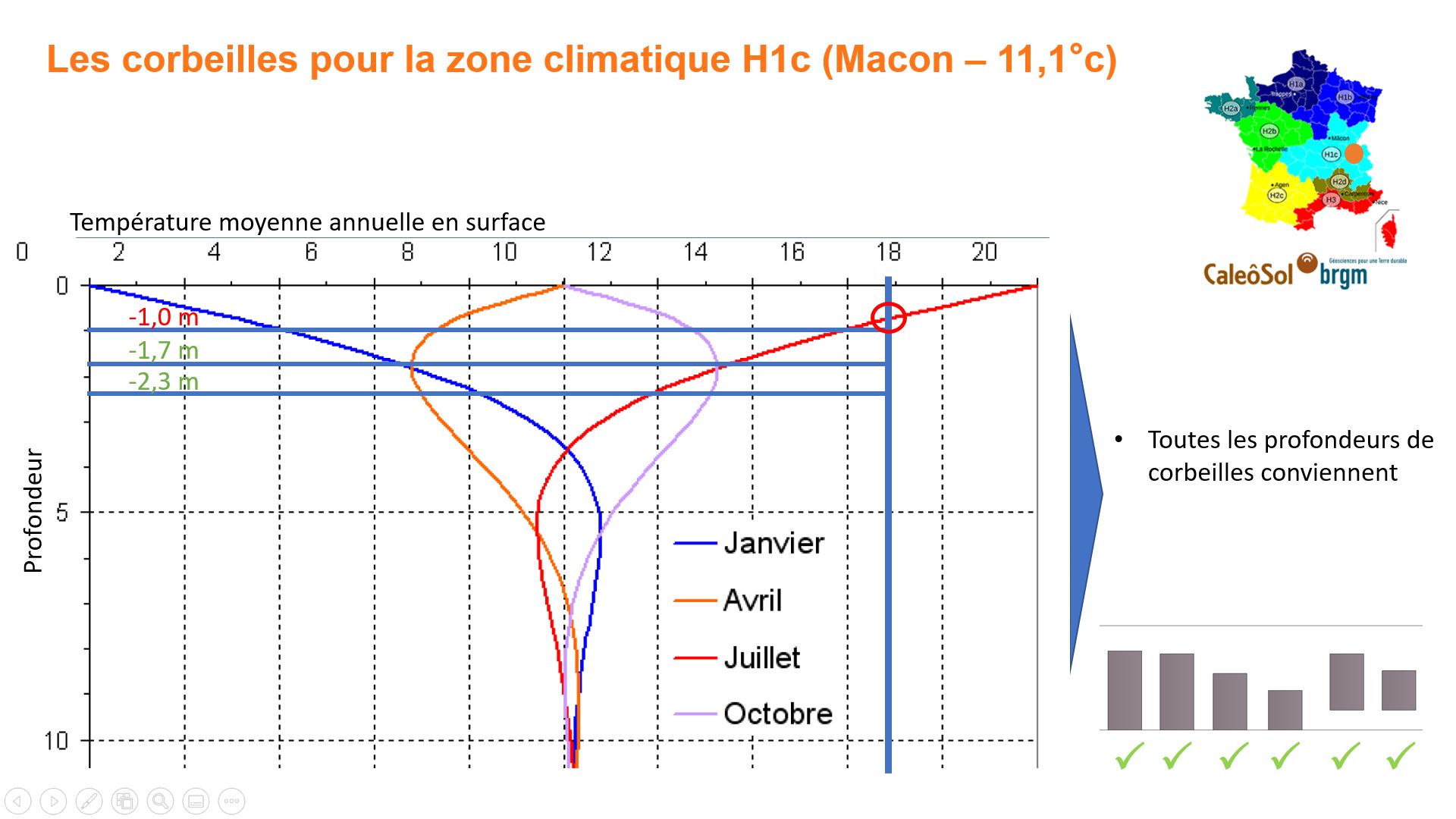

Corbeille géothermique en zone H1c
Corbeille géothermique en zone H1c

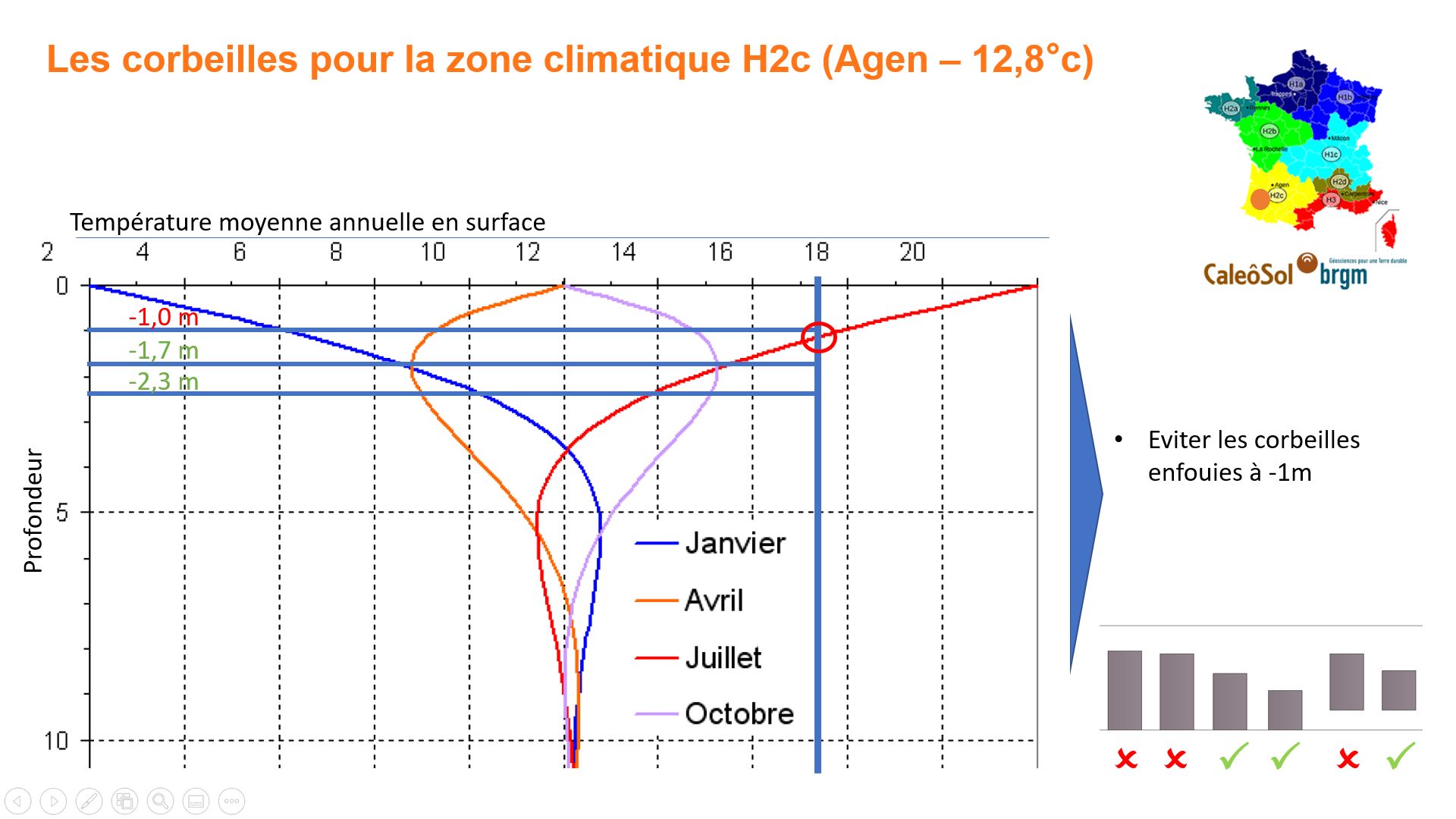

Corbeille géothermique en zone H2c
Corbeille géothermique en zone H2c

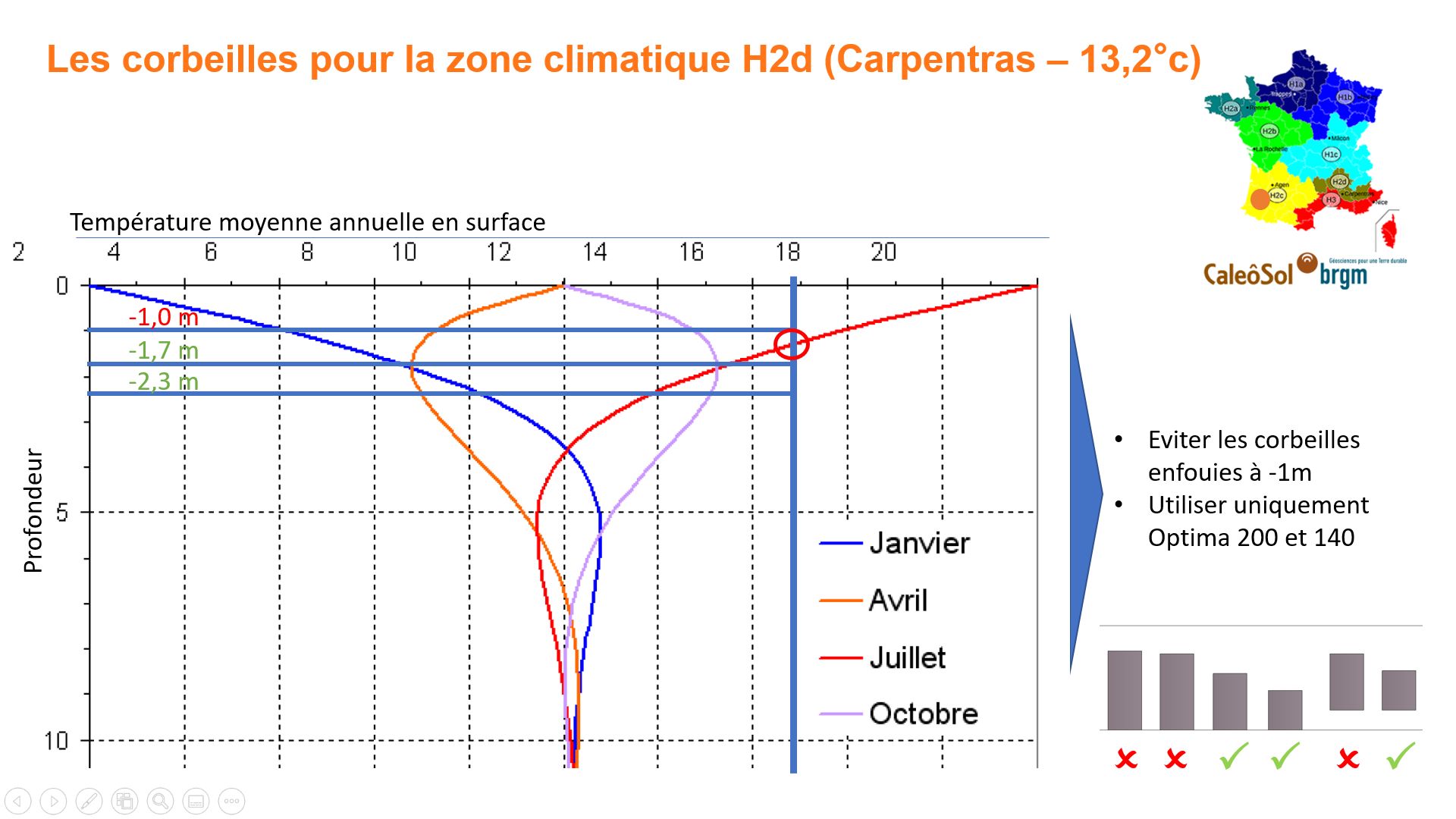

Corbeille géothermique en zone H2d
Corbeille géothermique en zone H2d

Corbeille géothermique en zone H3
Corbeille géothermique en zone H3
