Géocooling : utilisez un bypass pour une climatisation gratuite

Géocooling : utilisez un bypass pour une climatisation gratuite

Bypass pour Géocooling

Principe du bypass pour géocooling

En général, le bypass n'est pas intégré dans les PAC. Pour bénéficier d'un géocooling gratuit en énergie, il faut pouvoir alimenter le plancher, mur ou plafond rafraîchissant avec la fraîcheur de la géothermie sans passer par le PAC.

Il existe 2 solutions

  • Bypass avec échangeur à plaques quand on veut garder séparé l'eau géothermique et de chauffage
  • Bypass avec station de mélange pour géocooling quand on peut utiliser la même eau entre géothermie et plancher

Géocooling avec échangeur à plaques

Géocooling avec échangeur à plaques
Géocooling avec échangeur à plaques

L'échangeur à plaques permet de faire l'échange de chaleur entre les 2 circuits. Pour assurer que la température d'eau dans le circuit de la maison ne descend pas en dessous du minimum légal (au moins 18° voire plus au bord de mer) la pompe sur le circuit géothermique peut être asservi à un capteur de température sur le départ vers le plancher rafraîchissant.

Géocooling avec station de mélange

Géocooling avec station de mélange
Géocooling avec station de mélange

Dans ce cas, l'eau glycolée du circuit de géothermie est le même que le circuit de chauffage. L'eau peut être très légèrement glycolée car la loi française interdit de descendre en dessous de -3° en entrée de capteur géothermique.

Il y a aussi une seule pompe. Un vanne thermostatique permet de réguler la température de rafraîchissement. Des thermomètres permettent de mesurer

  • La température d'eau partant dans le plancher chauffant (vanne rouge)
  • La température d'eau arrivant de la géothermie (vanne bleu). Ainsi, on peut mesurer le gisement restant en rafraîchissement.

Prix : 360€ TTC livré

Échangeur à plaque pour géocooling

L'échangeur à plaques se positionne en amont de la station de mélange pour géocooling et ainsi passer de l'eau glycolé dans la géothermie à de l'eau non glycolée du plancher rafraîchissant.

Bornes de fonctionnement de l'échangeur à plaques pour géocooling

  • Capacité : 4,5 kwh pour un besoin de rafraîchissement de 0,015 ou 0,03 kwh soit une capacité pour 150 à 300 m²
  • Côté géothermique : entrée à 12°c maxi et sortie à 16° maxi
  • Débit : 2 000 litres / heure
  • Côté plancher rafraîchissant: entrée à 22°c et sortie à 18°c mini
  • Débit = 2 000 litres / heure

Caractéristiques de l'échangeur à plaques pour géocooling:

  • Hauteur complète mm: 311
  • Raccordement: 3/4 FM
  • Surface (m²): 0,396
  • Matériau plaques: inox 1.4401
  • Matériau soudure 99,9 % Cu
  • Pression de service max. 30 bars (T80 max. 16 bars)
  • Température de service max. 200°C

Prix: 280 € TTC livré

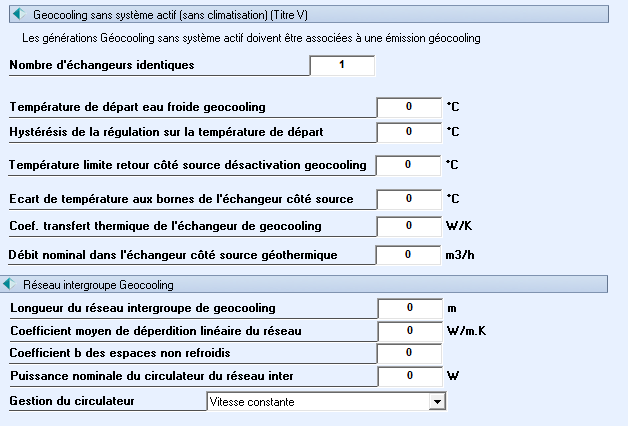

Paramètres de l'échangeur à plaques pour bypass de géocooling

Grille de paramètres pour échangeur de bypass géocooling
Grille de paramètres pour échangeur de bypass géocooling
  • Nombre d'échangeurs :1
  • température de départ eau froide géocooling : 12
  • Hytérésis de la régulation : 1
  • temparture de retour côté sourcée: 18
  • Ecart de température aux bornes de l'échange côté source source :4
  • Coefficient de transfer thermique de l'échnageur de géocoooling :1125 w/K
  • Débit nominal dans l'échanger géocooling coté source : 2 m3 /h
