Pourquoi la climatisation écologique

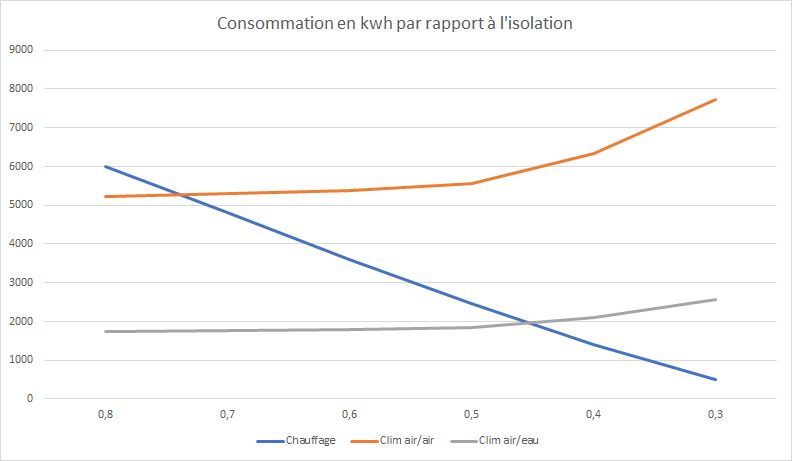

Au mesure que la performance de l'isolation augmente, le besoin en chauffage baisse (courbe bleu représentant le nombre de kwh consommés pour une maison à Valence de 120 m², plus on va à droite, plus on est isolé)

Par contre, le besoin en rafraîchissement augmente à partir du coefficient G=0,5 qui correspond au passage à la RT2012. Cet accroissement se traduit par le nombre de jours d'inconfort au dessus de 26°c. A gauche du graphique on est à 1 500 heures, à droite à 3 000 heures soit 4 mois. Bien sur, il faut utiliser de tous les bons artifices de protection contre le soleil.

Suivant le type de technologie, la consommation de climatisation peut varier fortement

• Climatisation air-air : on consomme plus en rafraîchissement qu'en chauffage
• Climatisation air-eau par plancher rafraîchissant : la consommation de climatisation et de chauffage sont équivalentes dès que l'on est en RT2012
• Climatisation écologique: le principe est de ne rien consommer tout en utilisant un plancher rafraîchissant

La climatisation écologique expliquée

Une climatisation traditionnelle consomme entre 15% et 40% du besoin en chauffage d'une maison suivant la région. La climatisation écologique consomme uniquement la puissance de la petite pompe de 30 w / heure. C'est tout et pas de bruits.

La climatisation écologique fonctionne avec le géocooling: On extrait l'eau fraîche du sol pour la faire circuler dans un plancher réversible ou mur chauffant ou plafond chauffant

Cela se fait très simplement en installant

• 2 ou 3 corbeilles géothermiques dans le jardin sans demande de travaux ni permis de construire à l'aide d'une pelleteuse
• Un circulateur (pompe de chauffage) avec une station de mélange qui permet de faire circuler l'eau à la bonne température
• Un by-pass pour la chaudière (jeu de vanne pour faire le tour de la chaudière)
• Votre plancher ou mur ou plafond existant ou votre nouveau plancher , mur ou plafond Caleosol spécialement concus pour un rafraîchissement de qualité

La climatisation écologique est le seul moyen de climatiser sans consommer d’énergie. Et la climatisation écologique est certifiée Titre V RT2012, c'est à dire que vous pouvez déclarer une climatisation sans être pénalisé dans la consommation d'énergie

‍

Voir l'article complet sur la climatisation écologique pour géocooling

Description de la climatisation écologique pour 100 m²

• 3 corbeilles géothermiques 1,2m diamètres par 2,7 m de haut, 21 spires
• 20 m de longueur en horizontal
• 1 collecteur complet pour 2 corbeilles
• 1 kit de connexion à la pompe à chaleur incluant une longueur de tuyau en 1"" 1/4

Chaque corbeille géothermique est en PEHD de 25 mm de diamètre avec cannelures internes permettant d'augmenter l'échange thermique.

La corbeille géothermique en diamètre 32 mm restitue la même puissance mais avec moins de pertes de charge. Dans la gamme de puissance utilisée, la perte de charge entre 25 et 32 mm sont semblables et le diamètre 25 mm est moins cher.

L'intérieur du tuyau est cannelé pour augmenter la turbulence de l'eau et donc l'échange thermique avec la terre.

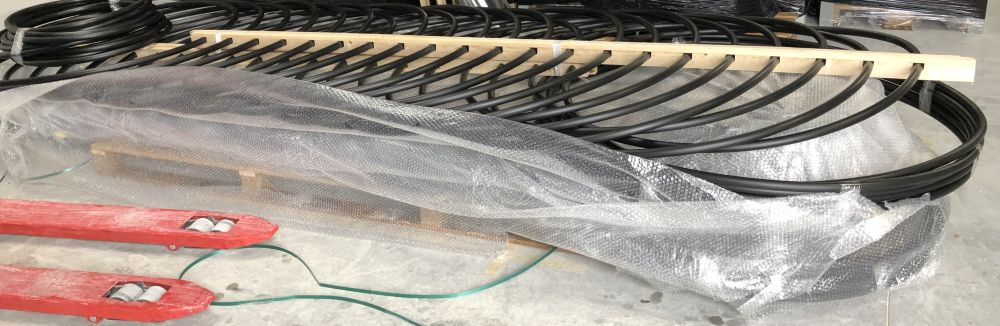

Emballage des corbeilles pour la climatisation écologique 100 m²

Les 3 corbeilles géothermiques sont emballées individuellement sur une palette à plat. Elle peuvent être déchargées du camion à la main une par une avec 2 personnes.

Les accessoires du kit comme collecteur et raccords sont livrés sur une autre palette

Le glycol à commander séparément est livré sur une autre palette.

Puissance du kit pour climatisation écologique

Avec un débit de 4 litres par minute par corbeille, 3 corbeilles peuvent fournir environ 1500 w / heure. Côté consommation, il faut compter 10 à 20 w / heure / m². Donc 3 corbeilles permettent de climatiser 75 à 150 w / m²

Par contre, nous vous conseillons de valider cette estimation par un étude gratuite de climatisation écologique

Dimensions du champ de corbeilles pour climatisation de 100 m²

Les 3 corbeilles géothermiques doivent être espacées de 4,5 m. Alignées, cela représente une prise en sol de 4,5 * 3 x 1,2 m de large soit 13,5 m de long par 1,2 m de large

Accès pour travaux sur les 3 corbeilles géothermiques

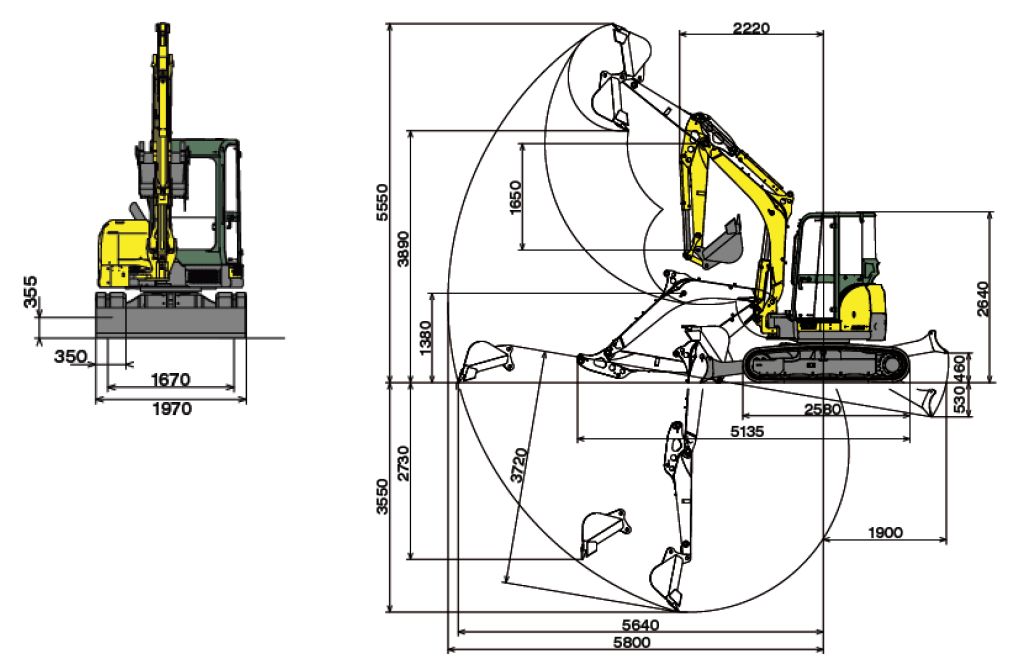

Les travaux peuvent être réalisés par une pelleteuse de type 8T de 1,97 de large par 4,1 de long.

Les travaux peuvent être réalisés en 1 jour si les corbeilles sont préparées à l'avance.
