Puits Canadien Hydraulique : le choix au juste prix

Par Caleosol, fabricant de solutions de puits canadiens

Sommaire

Fonctionnement du puits canadien hydraulique

Un puits canadien hydraulique peut fonctionner en froid comme en chaud sur

  • VMC double flux
  • Radiateur réversible
  • plancher rafraîchissant Caleosol
  • Un gainable
  • Une console murale
  • Une cassette de plafond
  • Un radiateur caniveau
  • Un mixte de toutes les solutions
Puits canadien hydraulique sur plancher chauffant, radiateur réversible, gainable ou VMC double flux
Puits canadien hydraulique sur plancher chauffant, radiateur réversible, gainable ou VMC double flux

Comment brancher un puits canadien hydraulique

Le plus simple est de ré-utiliser la tuyauterie du chauffage central si il existe.

En mode froid:

  • Le puits canadien hydraulique est alors rempli d'eau, la même que pour un chauffage central. Alors, le puits se branche directement sur la tuyauterie du chauffage central moyennant une station de mélange pour réguler la température de l'eau et une sonde point de rosée si vous utilisez un plancher, mur ou plafond rafraîchissant
  • En mode chaud, le puits canadien hydraulique sera rempli avec du glycol et branché à une pompe à chaleur géothermique
  • En mode froid associé à un mode chaud: dans ce cas, le puits canadien sera rempli par du glycol mais on pourra rafraîchir pompe à chaleur arrêtée avec le géocooling passif. Il faudra juste ajouter un petit échangeur à plaque pour éviter que le glycol ne vienne dans l'installation de chauffage central

Le puits canadien hydraulique sur VMC

C'est certainement la combinaison la plus connue mais pas forcément la plus performante et terme de capacité à rafraîchir car très contraint par la taille de la boîte à eau.

Pour que le puits canadien hydraulique fonctionne, il faut une VMC double flux. On installe sur la VMC une boite côté flux air neuf vers la maison que l'on appelle boite à eau.

Cette boite à eau contient un radiateur, comme celui de votre voiture, alimenté en eau froide et provenance du puits canadien et qui va refroidir l'air qui passe au travers sans faire de bruit.

Pour éviter la condensation du au point de rosée qui consomme de l'énergie et être compatible avec la température d'un puits canadien, la température d’entrée sera réglée à 18°c. On peut utiliser une température plus froide mais

  • L'air en sortie sera plus froid donc risque d'inconfort et de problèmes de santé
  • Il y a un risque d'épuiser plus rapidement le puits canadien à cause du fonctionnement en dessous du point de rosée, donc sur consommation d'énergie quand la vapeur d'eau se condense.

Le tuyau en bas à droite de la boite à eau est le drain pour les condensats.

La boite à eau pour puits canadien hydraulique
La boite à eau pour puits canadien hydraulique

Le branchement de la boite à eau pour puits canadien hydraulique

Branchement de la boite à eau pour puits canadien hydraulique
Branchement de la boite à eau pour puits canadien hydraulique

La boite à eau pour puits canadien hydraulique se branche sur la VMC double flux côté sortie les pièces. Si la surface à rafraîchir est grande, on installera plusieurs boites à eau. Une par sortie de la VMC double flux.

Pourquoi une VMC double flux: c'est le type de VMC qui permet de récupérer de l'air extérieur déjà rafraîchit.

Puits canadien hydraulique sur radiateur réversible

Peut être plus simple à utiliser que la VMC double flux, tout aussi performant, mais moins bien connu, le puits canadien hydraulique peut fonctionner avec un radiateur réversible

Radiateur réversible pour puits canadien hydraulique
Radiateur réversible pour puits canadien hydraulique

Rien de plus simple

  • On remplace un radiateur standard par un radiateur réversible à eau
  • On branche le puits canadien hydraulique sur l'installation de chauffage avec une station de mélange (voir plus loin) et enfermant les autres radiateurs

Puits canadien hydraulique sur plancher rafraîchissant

Plancher rafraîchissant pour puits canadien hydraulique
Plancher rafraîchissant pour puits canadien hydraulique

Le plancher rafraîchissant Caleosol avec ses 2 cm d'épaisseur pouvant recevoir directement du parquet dessus est une vraie source de confort dans les étages car

  • il se glisse partout (2 cm seulement)
  • Il produit un froid suffisant pour la RT2012 et RE2020 avec ses 24 w/m²
  • Il est insonorisant
  • Il est très rapide à mettre en oeuvre

Le puits canadien hydraulique sur gainable

Puits canadien hydraulique sur gainable
Puits canadien hydraulique sur gainable

Puits canadien hydraulique sur console murale

Avec le look clim split, on pourrait penser que la console murale fonctionne avec CFC ou gaz à effet de serre. Mais non, elle fonctionne à l'eau. Pour être compatible avec un puits canadien hydraulique, il faut que la cassette comme celle vendue par Caleosol utilise une eau à

  • froid: 18°c pour utiliser le géocooling passif
  • Chaud 35°c pour utiliser le meilleur COP des pompes à chaleur
Console murale pour puits canadien hydraulique
Console murale pour puits canadien hydraulique

Puits canadien hydraulique sur cassette de plafond

La cassette est généralement vue comme un appareil branché avec du CFC ou gaz à effet de serre mais elle peut fonctionner à l'eau

  • froid: 18°c pour utiliser le géocooling passif
  • Chaud 35°c pour utiliser le meilleur COP des pompes à chaleur

De plus elle peut accueillir un filtre à particules fines y compris virus et Covid

Cassette pour puits canadien hydraulique
Cassette pour puits canadien hydraulique

Et le radiateur caniveau passe aussi sur puits canadien hydraulique

Le radiateur caniveau longtemps oublié revient à la mode avec la possibilité de l'utiliser comme les autres appareils cités avec un puits canadien hydraulique

Radiateur caniveau pour puits canadien hydraulique
Radiateur caniveau pour puits canadien hydraulique

Les différents types sondes de puits canadien hydraulique

La corbeille géothermique et le mur géothermique sont les 2 moyens les plus efficaces et simple de créer un puits canadien hydraulique

  • Performance certifiée par logiciel de calcul développé par le BRGM
  • Profondeur permettant de capter une température presque constante toute l'année
  • Compact
  • Sans permis de travaux ni permis de construire
  • Travaux réalisables avec une mini pelle 3,5T donc de petit gabarit sans permis

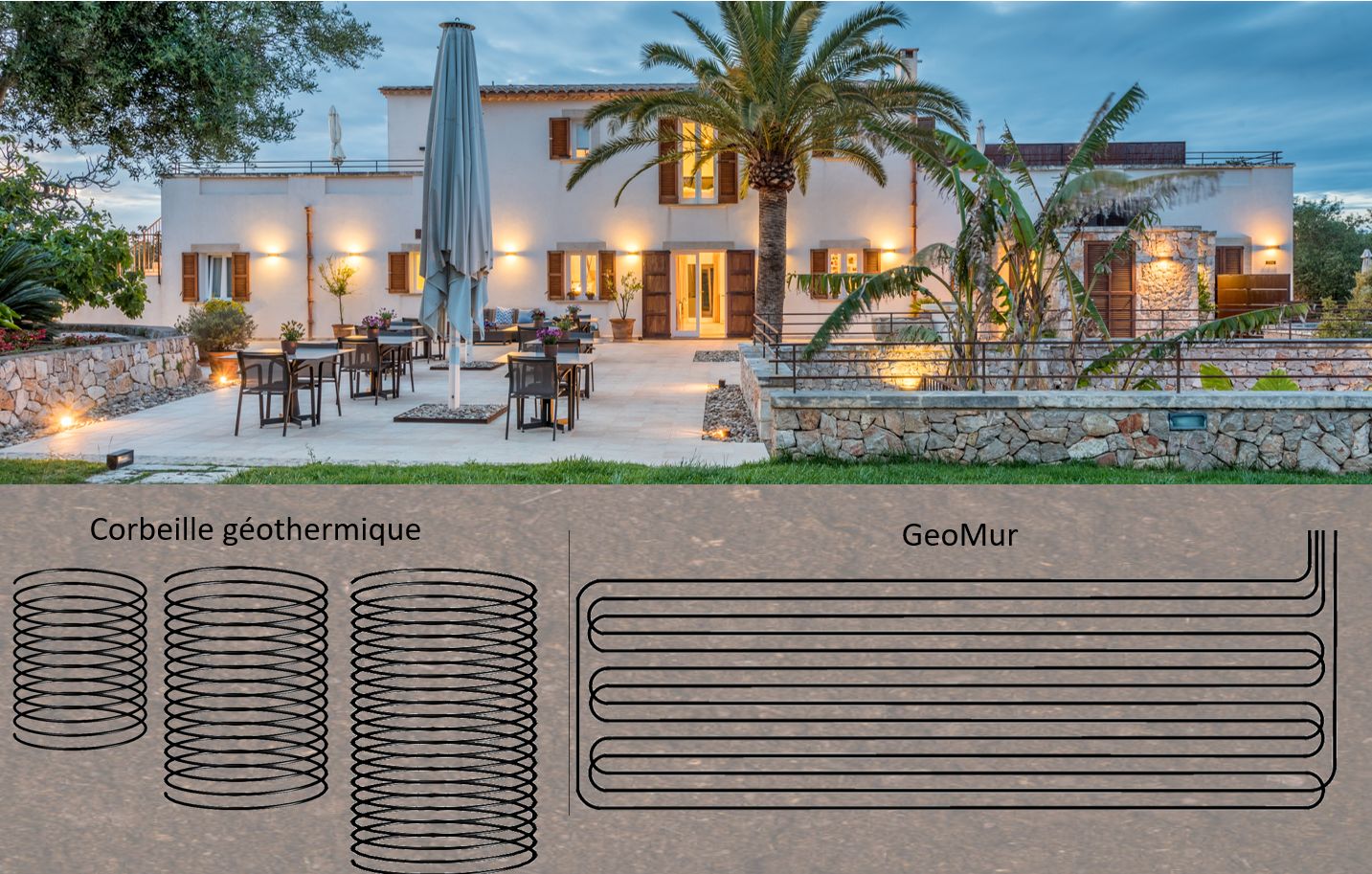

Corbeille et géomur pour puits canadien hydraulique
Corbeille et mur géothermique sont 2 types de puits canadien hydraulique

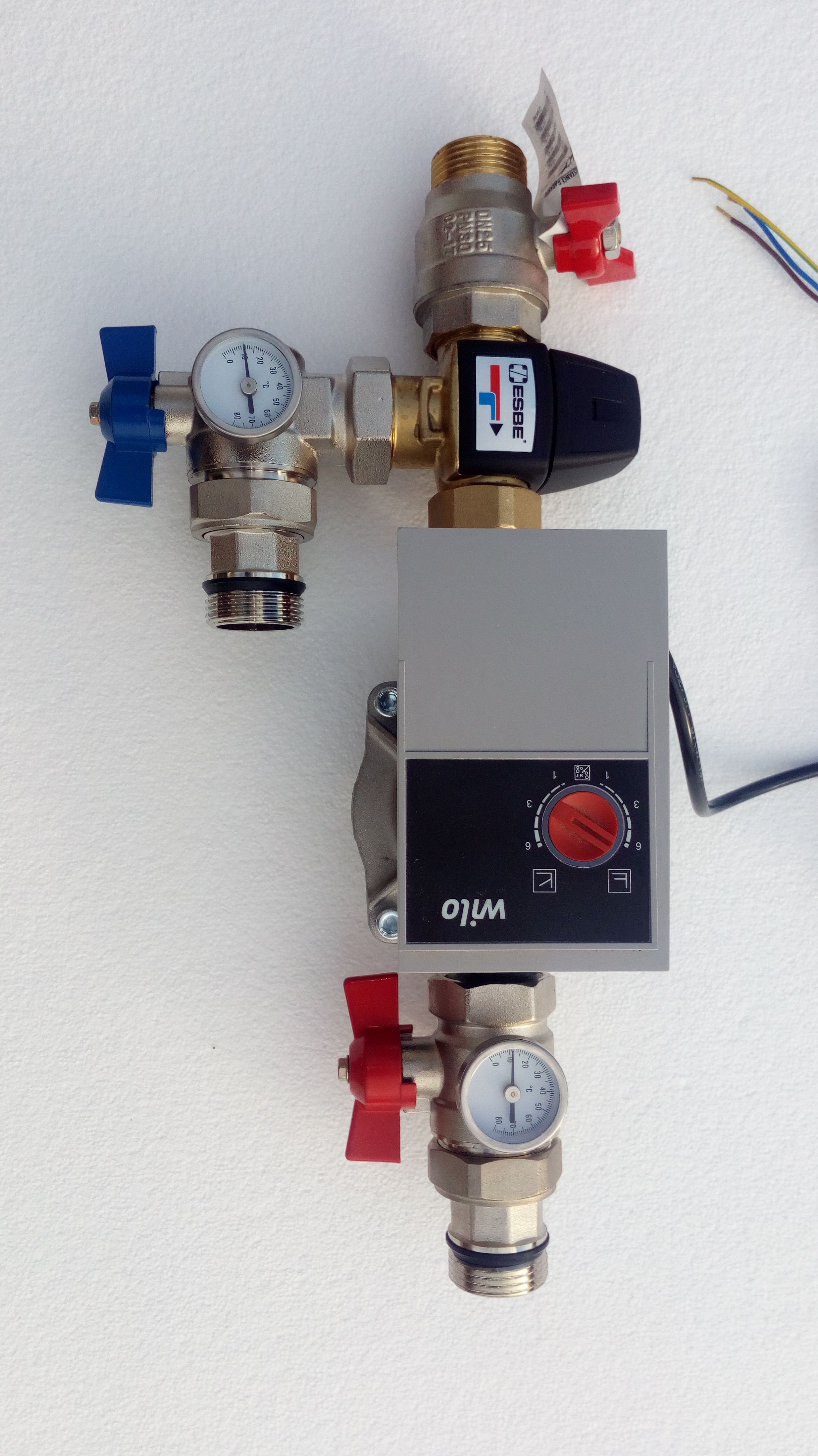

La station de mélange pour puits canadien hydraulique

Cette station de mélange s'installe sur le circuit hydraulique entre la corbeille et la boite à eau au le circuit de chauffage en parallèle de la chaudière

Régulation pour puits canadien hydraulique
Régulation pour puits canadien hydraulique
Principe de fonctionnement de la station de mélange pour puits canadien
Principe de fonctionnement de la station de mélange pour puits canadien

Capacité de rafraîchissement d'un puits canadien hydraulique

La corbeille géothermique

Le puits canadien hydraulique s'installe à une profondeur ou la température de la terre ne bouge pas beaucoup entre les saisons et se rapproche de la température moyenne annuelle de l'atmosphère (voir le post sur Taille et dimension d'un puits canadien hydraulique)

Performance du puits canadien hydraulique
Performance du puits canadien hydraulique

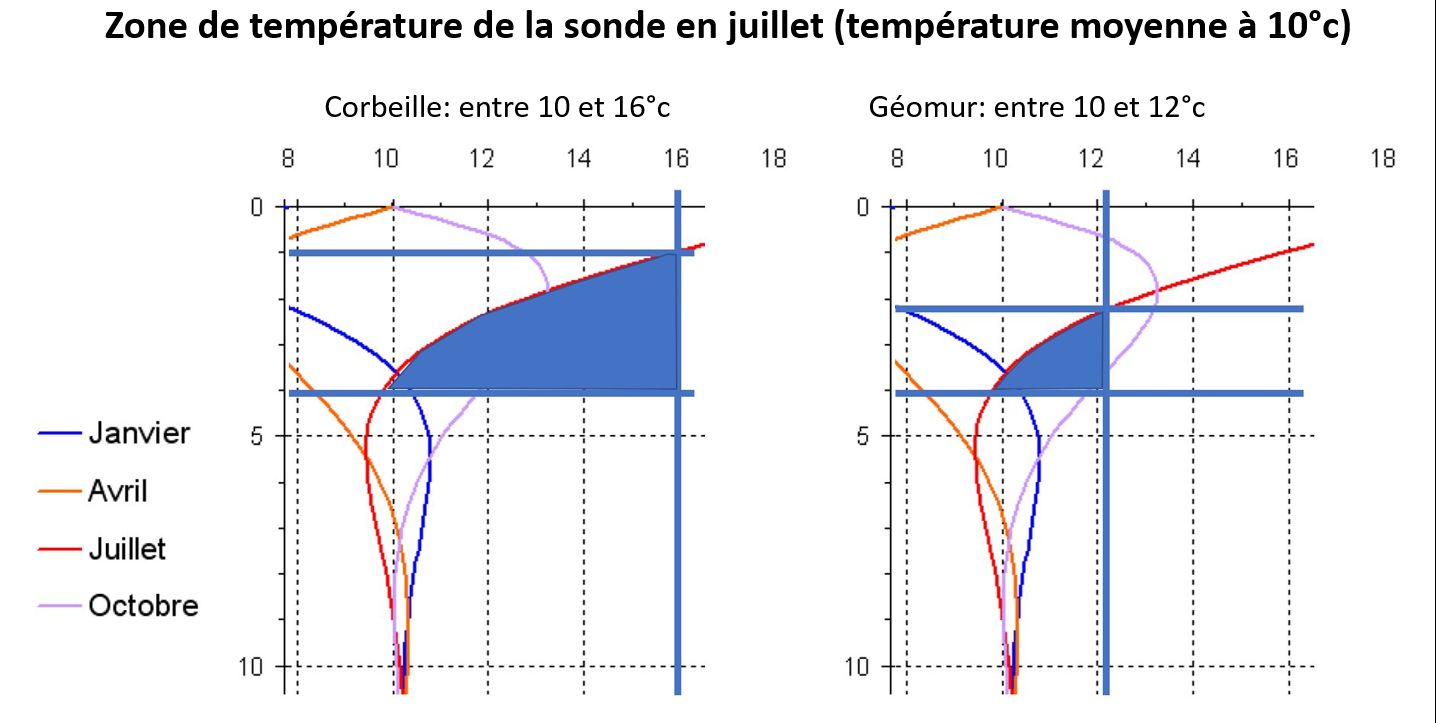

Le mur géothermique

le mur géothermique peut s'installer plus profond car il ne mesure que 1,8 m de haut à comparer à 2,7 m pour la plus grande corbeille. C'est important plus on descend dans le sud pour assurer de trouver la bonne température de terre:

zone de travail du mur géothermique par rapport à une corbeille

Matériel pour implanter un puits canadien hydraulique

Le puits canadien est situé à au moins 1 mètre de profondeur pour éviter les effets trop important des saisons et peut descendre jusqu'à 4 m pour permettre l'utilisation de pelleteuses courantes.

Type de pelleteuse pour puits canadien hydraulique
Type de pelleteuse pour puits canadien hydraulique

De plus les puits de diamètre inférieure à 40 cm peuvent être forés avec une Tarière, ce qui permet un travail propre et très rapide.

Type de pelleteuse pour puits canadien hydraulique à Tarière

Le puits canadien hydraulique produit un rafraîchissement doux, sans bruit, avec une bonne hygrométrie et sans air glacé. Donc, on se limitera à une température de 25°c pendant la canicule.

Capacité boite à eau :

  • 20 m² ou 500 w pour un débit de 250 m3 / heure
  • 40 m² ou 1000 w pour un débit de 700 m3 / heure

Capacité radiateur réversible:

  • de 18 à 35 m²

Capacité gainable

  • 25 m²

Capacité plancher rafraîchissant

  • Le plancher rafraîchissant Caleosol permet un bon rafraîchissement dans toutes les régions métropolitaines

Capacité corbeilles et murs géothermiques pour puits canadien hydraulique

  • Une corbeille Optima 270 = 20 à 33 m² suivant les régions
  • Un mur géothermique 1400 w = 28 à 46 m²

La capacité de froid d'un puits canadien hydraulique par région

La capacité de froid d'un puis canadien hydraulique est de 1,5 à 4 murs géothermiques pour 100 m² et suivant les régions métropolitaines.

La table suivante donne les informations suivantes pour une habitations RT2012

  • Heures d'inconfort: Nombre d'heures par an au dessus de 25°c si il n'y a pas de rafraîchissement
  • La puissance nécessaire pour rafraîchir à 25°c pendant les heures d'inconfort et ce pour 100 m²
  • La puissance par m² nécessaire pour atteindre les 25°c au pic de chaleur
  • Le nombre de corbeilles de 2,7m de haut pour 100 m²
  • Le nombre de murs géothermiques pour 100 m²
Capacité de froid pour un puits canadien hydraulique
Capacité de froid pour un puits canadien hydraulique

Bien sur la capacité de frais peut être augmentée en mixant boîte à eau, radiateur réversible et plancher rafraîchissant

Voir le catalogue, demander un devis, demander une étude gratuite ou même acheter directement, allez sur la boutique
https://www.plancher-chauffant-caleosol.fr/articles/climatisation-ecologique
Accès au catalogue puits canadien hydraulique

Chauffer avec un puits canadien hydraulique

On peut chauffer avec un puits canadien hydraulique, mais pour cela, il faut ajouter une pompe à chaleur eau-eau ou pompe géothermique. La puissance délivrée est alors 2 à 3 fois supérieure au rafraîchissement. On peut aussi coupler le puits canadien à plancher chauffant ou des radiateurs réversibles

Plancher chauffant rafraîchissant couplé à un puits canadien hydraulique
Plancher chauffant rafraîchissant couplé à un puits canadien hydraulique

Le puits canadien hydraulique évite les problèmes de santé et est très économe

Pour rafraîchir une maison, la consommation d'énergie peut varier énormément suivant la technologie utilisée;

  • Avec une climatisation comme un split, la consommation peut monter à 65 w / m² d'énergie finale car elle travaille en dessous du point de rosée
  • Avec une pompe à chaleur air/eau branchée sur un plancher rafraîchissant, la consommation est de 10 à 20 w / m² car on est au dessus du point de rosée
  • Avec la climatisation écologique dans une maison RT2012, la consommation est de l'ordre de 30 w ... pour la maison car on prend de l'eau fraîche gratuitement dans le sol tout en fonctionnant au dessus du point de rosée.
Estimation de consommation des différentes technologies de climatisation
Estimation de consommation des différentes technologies de climatisation

D'autre part, les problèmes de santé et inconfort liés à la climatisation sont éliminés

Prix du puits canadien hydraulique

Les prix sont sur notre site mais voici un apercu

  • Boite à eau : 990 € TTC
  • Corbeille géothermique 500 w : à partit de 359 € TTC
  • Mur géothermique 1400 w : 599 € TTC
  • Station de mélange : 321 € TTC
  • Radiateur réversible : 590 € TTC
  • Plancher rafraîchissant : 30 € TTC / m²
Voir le catalogue, demander un devis, demander une étude gratuite ou même acheter directement, allez sur la boutique
https://www.plancher-chauffant-caleosol.fr/articles/climatisation-ecologique
Accès au catalogue puits canadien hydraulique

Comment implanter un puits canadien hydraulique

  1. Tous les composants et prix sont sur notre site alors vous pouvez passer commande directement si vous n'avez pas de questions
  2. Vous avez des questions, on vous répond au 02 34 46 00 00 et vous pouvez avoir très rapidement un devis gratuit ou passer commende sur la boutique
  3. Vous avez un magasin près de chez vous que nous avons référencé, alors vous pouvez commander dans ce magasin
  4. Vous avez besoin d'un pro, nous avons sélectionné pour vous les meilleurs artisans pour ce type d'installation

Voir le catalogue, demander un devis, demander une étude gratuite ou même acheter directement, allez sur la boutique
https://www.plancher-chauffant-caleosol.fr/articles/climatisation-ecologique
Accès au catalogue puits canadien hydraulique
