Gainable 73 m² à eau compatible puits canadien hydraulique CRSL33
Référence produit:
CALEO-ECO-CLIM-0069303

Gainable 73 m² à eau compatible puits canadien hydraulique CRSL33

730.00

€ TTC livré

Devis en magasins, réseau de professionnels de pose ou au 02 34 46 00 00
ou demande d'échantillon ou demande d'étude
Prix Belgique = Prix France
Prix Suisse = Prix €HT + 10€/m² de transport et douane, TVA Suisse payée à la livraison

Gainable réversible 77m² CRLS 33

  • Eau à 18°c en rafraîchissement pour limiter la surconsommation dû au point de rosée
  • Eau à 35°c maxi en chauffage pour un fonctionnement très basse température
  • Idéal pour rafraîchir jusqu'à 77 m²
  • Très silencieux et compact
  • Performances validées par Eurovent
  • 100% fabriqué en Italie
Plus d'informations

produits complémentaires

Plus d'informations

Description du produitDétails du produitTéléchargementsArticles à lirePhotosVideosDemande d'infos

 Caractéristiques du gainable très basse température 73 m²

Matériel à eau chaude ou froide sans gaz réfrigérant à effet de serre

Performance en rafraîchissement et chauffage

  • Chauffage : régime 35-30°c
  • Froid : 18-21°c

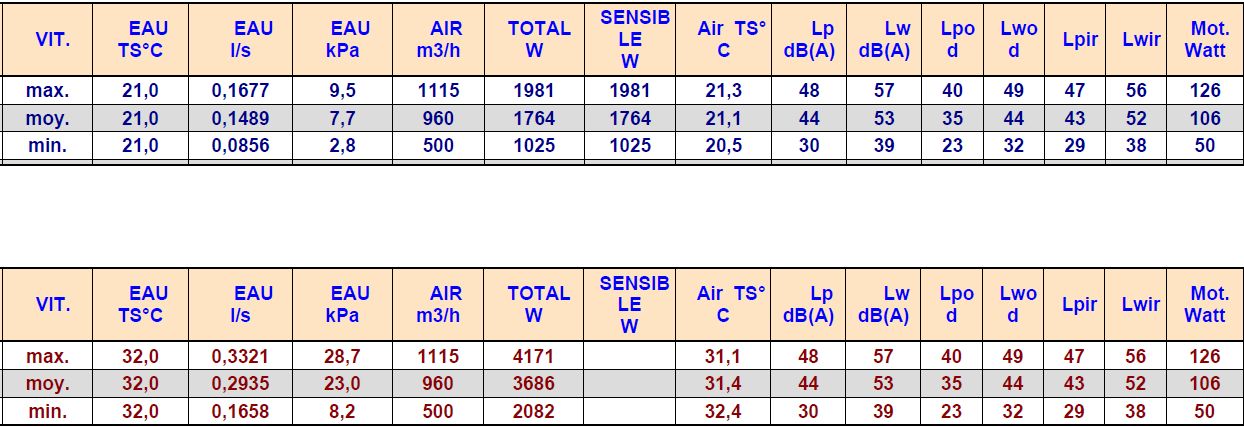

Tableau des puissances

La capacité est calculée sur la vitesse moyenne. 24 w/m² en froid et 50w/m² en chaud

Gainable compatible puits canadien hydraulique- 77 m²

Pour être compatible avec une puits canadien hydraulique, il faut que le radiateur réversible puisse rafraîchir avec une eau à 18°c ce qui rend compatible le gainable avec un rafraîchissement par géocooling passif et par une pompe à chaleur air-eau réversible pour alimenter un plancher rafraîchissant.

Le gainable peut ainsi se brancher directement à la tuyauterie du chauffage.

Gainable adapté au fonctionnement très basse température

Le mode chauffage peut être aussi bas que 35°c soit le mode de chauffage d'un plancher chauffant basse température. Il suffit alors de brancher le gainable à une nourrice du plancher chauffant rafraîchissant

Surface rafraîchie par le gainable et puissance nécessaire

Le gainable réversible peut rafraîchir à 25°c une surface de 77 m² environ quelque soit les régions. Suivant les régions, ce sera surtout le nombre de jours d'inconfort qui varie.

La puissance nécessaire varie de 19 à 25 w/ m². Cela parait peut, mais c'est grâce au fait que l'on utilise des températures d'eau qui évitent le point de rosée.

Le besoin en gainable réversible par région
Besoin en rafraîchissement pour une maison de 100 m² RT2012

Consommation du gainable réversible en rafraîchissement

La consommation d'une climatisation écologique est très faible. Par exemple, pour obtenir les 25 w/m² nécessaires en pic dans une habitation RT2012:

  • La climatisation air-air, généralement appelé split pourra consommer jusqu'à 3x la puissance demandée à cause de la condensation
  • La pompe à chaleur air-eau associée à un plancher Caleosol ou à un radiateur réversible consommera environ la même chose que la demande
  • La climatisation écologique associée à une sonde géothermiques comme une corbeille ou un géomur ne consommera presque rien. Actuellement, c'est le seulement moyen de climatiser une maison RT2012 en respectant les normes de consommation
La consommation énergétique d'un radiateur réversible

Les économies réalisées par un gainable réversible par rapport à une clim air-air

Les économies peuvent être importantes dans le fonctionnement:

  • Eviter l'entretien annuel de la clim air-air : 200 €/an
  • Réduire la consommation électrique : 40€ / an

Soit une 10 ans : 2 400 €

et dans le long terme

  • Durée de vie de la climatisation écologique : 20 ans et plus
  • Durée de vie d'une PAC air-air : 10 ans
  • Probabilité d'une panne sur une PAC air-air après 5 ans : > 50%
  • Élément pouvant tomber en panne dans une climatisation écologique : la pompe à 120 € TTC pièce. Durée de vie 10 à 20 ans

Impact sur le prix de la maison

  • L'utilisation d'une PAC air-air fait automatique perdre une lettre dans le diagnostic énergétique soit environ 7% du prix de la maison

Le point de rosée et le gainable réversible

Le point de rosée est la température à laquelle l'eau qui se trouve dans l'air se condense. Dehors, il pleut quand la température descend en dessous du point de rosée dans les nuages.

Condenser consomme beaucoup plus d'énergie que de refroidir l'air. Ainsi, si l'air est très humide, on peut dépenser 3 fois d'énergie à condenser qu'a rafraîchir l'air si on fait descendre la température de celle ci en dessous du point de rosée.

Ainsi dans la plupart des régions de métropole mais aussi aux Antilles pendant la saison "sec", l'humidité relative est de l'ordre de environ 55% à 27°c. Plus la température monte, plus ce pourcentage baisse et plus la température baisse, plus le pourcentage augmente. Les 100% sont atteints vers 18°c. La plupart des climatiseurs traditionnels ont une surface d'échange vers les 10-12°c, d'ou la condensation et la surconsommation d'énergie. Il est donc important d'utiliser des surfaces d'échange à 18°c minimum comme c'est le cas pour le plancher Caleosol et le gainable réversible.

Recommandations d'utilisation du gainable réversible

  • En complément d'un plancher Caleosol dans les cas ou le besoin de rafraîchissement est supérieur à la normale ( bureaux avec machinerie, personnel nombreux)
  • La ou le Caleosol ne peut être mis en place

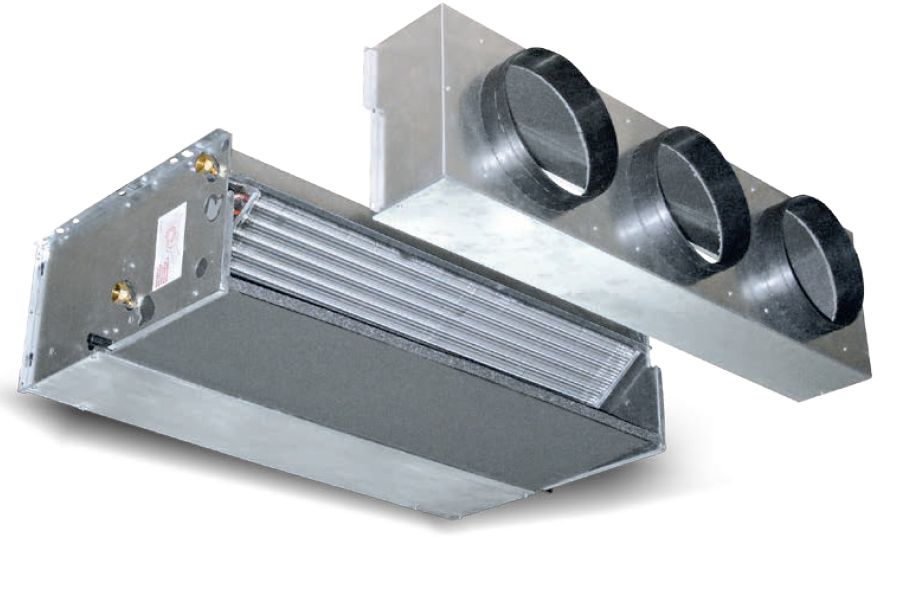

Composition du gainable réversible

Dimensions du gainable réversible

Dimension D:  1119 mm, F: 669, E: 645

Masse : 26.5 kg

Dimension gainable réversible

Options de montage:

Options de télécommande

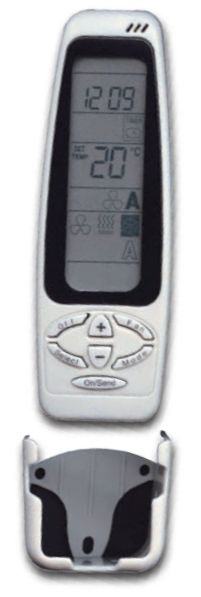

Télécommande pour gainable pour puits canadien hydraulque

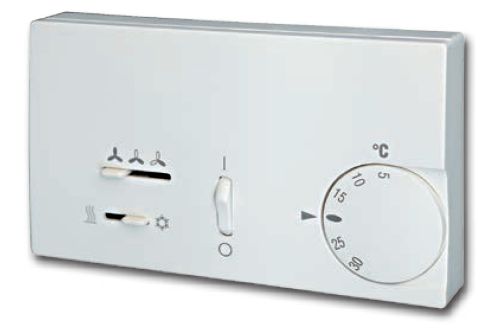

Télécommande pour gainable très basse température

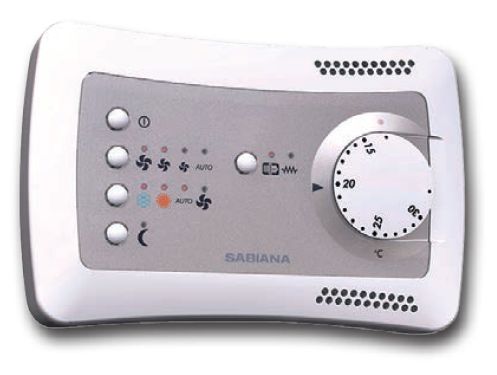

Télécommande pour gainable pour puits canadien hydralique

Structure interne autoportante : en acier zingué, d’une épaisseur de 1 mm, composée de deux panneaux latéraux et d’un panneau postérieur, isolés par une couche de mousse d'une épaisseur de 3mm en polyéthylène à cellules fermées classe M1.

Filtre : régénérable, en polypropylène de type nid-d’abeilles. L’armature, en acier zingué, est insérée dans un profilé, fixé sur la structure interne qui permet une extraction facile.

Groupe de ventilation : composé de ventilateurs centrifuges à double aspiration, particulièrement silencieux, avec turbines en aluminium ou matière plastique, équilibrées statiquement et dynamiquement, directement fixées sur l’arbre du moteur.

Moteur électrique : de type monophasé, à 5 vitesses dont trois sont raccordées, monté sur supports antivibratiles et avec un condensateur permanent, protection thermique à réarmement automatique, protection IP 20 et classe B.

Batterie d’échange thermique : constituée de tubes en cuivre avec ailettes en aluminium serties sur les tubes par procédé mécanique. La batterie principale et l’éventuelle batterie additionnelle sont équipées de raccords Ø 1/2” gaz femelle. Les collecteurs des batteries sont équipés de purges d’air et de raccords de remplissage en eau Ø 1/8”. L’échangeur n’est pas conçu pour être utilisé dans des atmosphères corrosives ou dans des environnements pouvant provoquer une corrosion de l’aluminium. La position standard des raccords est à gauche, quand on fait face à l’appareil. Les batteries sont de type réversible : le positionnement des raccords hydrauliques peut être inversé sur demande, en usine ou sur chantier par une manipulation très simple.

Bac de récupération des condensats : en matériau synthétique (ABS UL94 HB) pour les tailles 1 ÷ 3 et en tôle peinte pour la taille 4, il est réalisé en forme de “L” (pour un montage mural ou plafonnier) et fixé sur la structure interne; il est isolé par une couche de mousse d'une épaisseur de 3mm en polyéthylène à cellules fermées classe M1. Le piquage d’évacuation des condensats est de Ø15 mm extérieur.

Contenu de la livraison

  • 1 gagnable réversible compatible puits canadien hydraulique 77 m²
  • bac de condensat et thermostats en option
