Avantages et inconvénients de la pompe à chaleur géothermique R290 par rapport au R32
Les avantages du R290 par rapport au R32 sont majeurs
- Gaz à effet de serre. Le R290 n'est pas considéré comme gaz à effet de serre. Le R290 est équivalent à 20 Kg de CO2 / Kg de R290 soit environ 30 kg par pompe à chaleur. C' est bien meilleur que le R42 avec 678 kg de CO2 / kg de R32 ou bien 2088 pour le R410.
- Haute température : le R290 peut monter à 75°c alors que le R32 ne monter qu'à 55°c
- COP: le COP du R290 est un peu meilleur que le COP du R32
Les inconvénients
- Les pompes à chaleur géothermiques R290 ou propane doivent s'installer dehors vu la quantité de propane dans la machine (environ 1,5 kg). C'est beaucoup plus que les réfrigérateurs au propane qui peuvent être installés dans les cusines. Pour l R32, qui est aussi inflammable, les PACs s'installer dans le logement dans un local ayant une dimension suffisante pour permettre une bone aération
La pompe à chaleur géothermique R290 idéale pour le coup de pouce CEE
Faites installer la pompe à chaleur géothermique R290 GéoXtrème 12 kW par un pro RGE pour 5 275 € TTC TVA à 5,5% hors pose et accessoires et obtenez 5 000 € de prime CEE
Dans le détail:
Faites poser votre PAC par un installateur RGE quel que soit vos revenus
- La PAC vous sera facturée par l'installateur 5000€HT soit 5275 €TTC hors accessoires et pose
- Vous pouvez demander un coup de pouce de 5000 € auprès d’un organisme CEE
- Vous pouvez installer vous-même ou passer par un professionnel pour installer la géothermie
-
Votre situation fiscale vous permet de bénéficier de MaPrimeRénov’
(voir barème page suivante)
- La PAC vous sera facturée 5500€HT soit 5802 €TTC hors accessoires et pose
- Vous pouvez demander un coup de pouce de 5000 € auprès d’un organisme CEE
- Il est certainement plus intéressant de faire poser la géothermie par un professionnel pour bénéficier de MaPrimeRénov
Vous voulez installer la PAC vous-même
- La PAC vous sera facturée 5500 €HT soit 6600 €TTC hors accessoires (promo pour auto constructeurs)
- Vous pouvez installer vous-même la géothermie ou vous pouvez vous faire aider par un terrassier
Promotion si vous achetez les murs géothermiques et les émétteurs de chaleur
Pour en savoir plus : téléchargez notre guide
Une pompe à chaleur géothermique R290 garantie de 10 ans pour plus de sécurité
La pompe à chaleur géothermique peut être garantie 10 ans car elle peut s'installer "portes fermées", c'est à dire que l'installateur ne doit pas intervenir dans la PAC pour la brancher. Ainsi, en cas de panne, on vous propose un échange standard de PAC "plug & play" à partir d'un stock de rotables dans nos locaux à Blois.
Pour être garantie, voici les principales conditions permettant de nous assurer de la bonne adéquation installation / besoins
- Etudes initiales (gratuites) établies par nos soins en complément d'un bureau d'étude si nécessaire
- Utilisation des murs géothermiques
- Utilisation de la panoplie murale regroupant les sécurités hydrauliques, les branchements électriques, la domotique (voir plus loin)
- Utilisation des pompes de circulation et des ballons tampon et ECS si nécessaire vendus par FreeHeat SAS
- Mise en service par nos soins
- SIgnature du contrat à la mise en service pour nous permettre un suivi de votre machine pendant les 5 permières années
Une pompe à chaleur géothermique R290 "plug and play"
Afin de permettre une installation rapide et sans problème, ainsi que la maintenance sur 10 ans, la pompe géothermique est plug and play.
Les branchements électriques se font avec des connecteurs étanches à visser livrés avec la pompe à chaleur d'un côte et la platine de l'autre (voir plus loin)
Les 4 branchements hydraulique placés en haut de la pompe à chaleur et facile d'accès sont vendus avec
- 4 liaisons flexibles
- 4 vannes papillons
- 4 Doubles Femelle Cuivre Ecrou tournant Laiton Filetage Femelle
Ainsi, pour brancher et débrancher la pompe à chaleur, il suffit de
- fermer les 4 vannes
- Dévisser les 4 double femelles côté vanne papillon
R290 DC Inverter réversible pour booster le COP
La pompe à chaleur géothermique est équipée des dernières avancées technologiques
- R290 ou propane pour un gaz à émission à effet de serre à 1 au lieu de plusieurs centaines pour les autres gaz (R410, R32)
- La réversibilité (froid actif) X2 à X3 meilleur qu'une clim air-air
- Une vanne d'expansion variable pilotée électroniquement pour optimiser le rendement à vitesse variable du compresseur
- La technologie DC Inverter permettant de faire varier la puissance d'un facteur 5
- Le pilotage et optimisation ModBus et domotique CaleoDom
Des études expérimentales ont montré que pour les PAC géothermiques, la fonction Inverter pouvait avoir un impact significatif sur le COP
Pour la PAC géothermiques R32 Inverter, les premiers résultats montrent aussi une augmentation du COP en moyenne saison.
En général, un PAC Inverter fait tourner le compresseur entre 30 Hertz et 75 Hertz (30 au 75 tours/minutes). A 30 Hertz, vitesse mini la puissance du compresseur est de l'ordre de 700 w. La puissance de chauffage peut monter à 5 600 w. Soit une consommation jusqu'à 8 fois moindre qu'avec des radiateurs électriques.
Un COP mini à géothermie à 0°c très important, avec une température pouvant monter à 65 °c
Comment calculer ma puissance requise et le COP pour une température extérieure donnée
Le Calcul est très simple: La déperdition donnée par les diagnostics énergétiques donne une puissance exprimée en kW à -7°c pour un chauffage uniforme de toutes les pièces à 19°c.
Si votre logement a une déperdition de 8 kW, et si dehors il fait 0°c, alors la puissance de chauffage sera de (19-0)/(19 - -7) x 8 = 19/26 * 8 = 5,8 kW. La PAC de 9,8 kW tournera à moins de 66% de sa puissance. Vous ètes de la courbe verte.
Maintenant, en fonction du type d'émetteur de chauffage que vous aurez, il faudra plus ou moins chauffer l'eau. Avec un plancher chauffant, vos serez certainement à 30°c soit un COP mini de 5,2 pendant qu'une PAC air-eau aura un COP entre 2,5 et 3.
Avantage de l'inverter pour une pompe à chaleur géothermique
L'inverter permet de calculer la puissance de la pompe à chaleur en fonction du besoin. Ainsi, CaleoDom, la solution de domitique vendue avec la pompe à chaleur permet d'imposer à la pompe à chaleur sa vitesse de fonctionnement. La plupart des pompes à chaleur géothermiques vendues en France sont actuellemnt sans inverter donc "tout ou rien"
Cela a 3 avantages
- En inter-saison, à un moment ou la puissance maxi n'est pas nécessaire, on réduit le pompage sur les murs géothermiques. Ils vont se refroidir beaucoup moins vite et donc le COP pourra avoisiner les 8 en début de saison
- Les éléments de pompe à chaleur sont alors surdimensionnés pour contribuer à l'amélioration du COP
- La pompe à chaleur va fonctionner plus longtemps à basse vitesse pour augmenter le confort du chauffage et ainsi éviter les accoup de chaud et froid
Une électronique R290 très simplifiée
Le point faible des PACs peut résider dans la complexité de l'électronique et du manque d'expérience des chauffagistes devant celle-ci.
Pour permettre d'éliminer ces 2 problèmes
- La PAC GéoXtreme a une électronique extrêmement simple par rapport aux PAC air-eau avec 1 petit PCB au lieu de 3 pour les PAC air-eau (voir photo)
- La PAC GéoXtreme est prévu avec une garantie de 10 ans avec échange de machine "pluc & play" en cas de panne. En effet, la PAC peut de débrancher et brancher en dévissant 4 flexibles hydrauliques et 3 flexibles électriques avec prises rapides. Le tout est de mettre la PAC en panne sur la palette qui a servi à recevoir la PAC de rechange et de nous la renvoyer.
Votre supervision de votre PAC géothermique R290 partout avec vous au bout des doigts avec CALEDOM
Votre PAC géothermique R290 inverter est livrée avec une supervision permettant de
- Optimiser le fonctionnement de la PAC
- Vous donner une vue en temps réel et des statistiques sur le fonctionnement de la PAC
- Dialoguer avec les thermostats CaleoDom pour optimiser encore la consommetion d'énergie
Des conseils et produits pour mener votre projet dans les meilleurs conditions
En géothermie, comme pour d'autres technologies, le passage à la pompe à chaleur n'est pas isolé du reste des travaux, pris isolément, votre projet risque de comporter trop d'inconnues ou d'interfaces entre intervenants pour le mener à bien.
Chez FreeHeat Caleosol nos compétences, conseils et produits disponibles à la vente pourront vous aider sur les domaines suivants
- La pré étude de dimensionnement
- Les changeurs compacts géothermique avec les murs géothermiques (labelisés "Solar Impulse" et au Fonds Chaleur de l'Ademe)
- Le calepinage des murs géothermiques
- La liaison entre échangeurs compacts et la pompe à chaleur
- La taille de la pompe à chaleur et les ballons associés
- Le solaire thermique pour permettre une augmentation de la performance de la géothermie sans hausse notable du coût
- Les planchers, murs, plafonds chauffant rafraîchissants Caleosol ECO+ labelisés Solar Impulse
- Les émetteurs basse températures en remplacement de radiateurs permettant le rafraîchissement : ventilo-convecteurs, gainables, cassettes, consoles.
- La domotique pour optimiser les flux d'énergie de votre logement
ET un réseau de professionnels prêts à vous aider.
De plus, FreeHeat Caleosol a été labelisé par le ministère de transition écologique comme étant un acteur clé dans la transformation bas carbone du chauffage et du rafraîchissement:
4 à 12 kW de puissance pour couvrir la plupart des demandes avec murs géothermiques
La pompe à chaleur est paramétrée par nos soins pour s'adapter aux différents cas de configurations de nos clients. Ainsi, on peut limiter la puissance pour s'adapter la puissance nécessaire et au nombre de murs géothermiques implantés (entre le minium et le maximum) .
En fonction de la puissance demandée, on pourra proposer des pompes de circulation de tailles différents pour permettre d'optimisation encore plus la consommation électrique. Ainsi, la même pompe à chaleur peut couvrir un large spectre de de besoins, sachant que, dans le cas de production d'ECS, on ne descendra pas en dessous de 4kW de puissance. Si la puissance nécessaire dépasse 10 kW, on ajoutera le nombre de pompes à chaleur voulu.
Puissance minium de 4 kW
La puissance minimum proposée est de 4 kW à 30/35°c et géothermie à 0:-3°c. A 30/35°c et géothermie à 10/7°c, la puissance sera de 5 kW
Pour cette installation, on aura besoin, dans la plupart des cas de 4 murs géothermiques (dans les conditions de plaine, le nombre peut varier suivant les cas)
Puissance maximum de 12 kW
La puissance minimum proposée est de 10 kW à 30/35°c et géothermie à 0:-3°c. A 30/35°c et géothermie à 10/7°c, la puissance sera de 12 kW
Pour cette installation, on aura besoin, dans la plupart des cas de 9 à 10 murs géothermiques (dans les conditions de plaine, le nombre peut varier suivant les cas)
Une PAC R290 taillée aussi pour la haute température
La PAC géothermique R290 GéoXttrème peut monter jusqu'à 75°c. Bien sûr, plus la température est haute, plus la performance baisse.
La mise en grappe pour les puissances jusqu'à plus de 100 kW
La pompe à chaleur géothermique peut être mise en grappe (ou cascade) pour permettre de monter la puissance jusqu'à plus de 100 kW avec la géestion de 16 machines en parallèle grâce à la technologie CaleoDom. Pour cette puissance, l'installation sera composée de 16 pompes à chaleur dont le démarrage et la fonction (chauffage ou rafraîchissement ou ECS) et sera gérée par la domotique CaleoDom. De cette façon, on pourra avoir des pompes à chaleur fournissant du chauffage, d'autres du rafraîchissement et d'autre de l'ECS, idéal pour le tertiaire ou les hôtels.
La pompe à chaleur géothermique R290 optimisée pour les murs géothermiques
Bien que pouvant fonctionner dans de très bonnes conditions avec des sondes verticales ou sur nappes phréatiques, la pompe à chaleur géothermique été optimisée pour le fonctionnement avec les murs géothermiques.
Le mur géothermique pour pompe à chaleur géothermique R290 expliqué
Le mur géothermique, issu de 4 ans de R&D en coopération avec le BRGM est un échange géothermique dit compact.
Il s'installe verticalement dans un tranchée profonde de 3,5m environ et d'une largeur du godet de la pelleteuse. La tranchée est réalisée par une pelleteuse standard évitant le prix et l'attente d'un forage.
Le mur géothermique mesure 8 m de long. On peut les mettre en place un après l'autre dans une même tranchée ou dans des tranchées parallèles espacées de 4m
En gros, en considérant l'espacement des tranchées entre elles, il faut compter 32 m² de terrain par mur et 1 mur par kW de pompe à chaleur
A titre d'exemple, si le besoin est de 10 kW, il faudra 10 murs géothermiques et 320 m ² de terrains dans lequel on aura creusé 80 m linaires de tranchées.
Pourquoi le mur géothermique
- Sa structure verticale permet de faire du géocooling passif (pompe à chaleur arrêtée)
- Sa forme permet aussi un meilleur rendement que la géothermie qui s'installe à 50 cm sous la terre et est plus compact
- La pelleteuse coûte moins qu'un forage
- On peut facilement utiliser le solaire thermique pour faire du stockage du chaleur (ou de froid au printemps)
-
Comment vérifier si le mur géothermique peut convenir au projet
C'est très simple, on vous fait la pré étude gratuitement sous 48 heures. Pour cela, il nous faut;
- La position google maps de votre projet pour que l'on puisse voir le terrain
- Une estimation de votre consommation de chauffage (facteur EdF, Engie, DPE,... )
- La surface à chauffer
- Le nombre de personnes habitant le logement
En retour, on peut
- Vérifier le type de terre et donc le rendement des murs grâce à la base de données Infoterre
- Le nombre de murs géothermiques nécessaires et donc la capacité de la pompe à chaleur
- La validation que la forme du terrain peut accueillir les murs géothermiques
- Un devis prix public qui sera le même que le prix matériel facturé par un professionnel (hors frais de pose)
Les aides pour le mur géothermique
Le mur géothermiques avec la pompe à chaleur, les ballons, la platine entrent dans
- le Fonds Chaleur de l'ADEME Pour les gros projets
- MaPrimeRenov pour les particuliers
La platine murale pour une installation et entretien très faciles
"Plug & Play" : La platine murale vendue en tant qu'accessoire permet la connexion rapide vers la PAC et la géothermie mais aussi 5 fonctions
- le ballon tampon de chauffage
- le ballon ECS
- le chauffage Piscines (en utilisant un échangeur de chaleur piscine côté piscine)
- le chauffage solaire (en utilisant le kit solaire et les panneaux solaires haut rendement vendus par FreeHeat)
- le géocooling passif (en option)
Regardez les fonctions de la platine
De plus la platine regroupent les fonctions électriques et domotique
- Branchement électrique principal
- Les mesures de débit, les températures, puissance et l'énergie gérées par domotique côté secondaire et principal
- Les relais pour gérer le démarrage des pompes de circulation indépendamment de la PAC pour la maintenance et pour le solaire
- La gestion des vannes 2V et 3V pour utiliser une des fonctions de la platine.
La platine livré "à isoler" peut re réduire considérablement et de simplier l'installation de la pompe à chaleur géothermique.
La domotique CaleoDom pour optimiser la géothermie, le chauffage, le solaire, le rafraîchissement
CaleoDom, c'est quoi?
CaleoDom est un box domotique développée par FreeHeat Caleosol qui permet de gérer
- les thermostats du logements avec 5 modes : auto chauffage, manuel chauffage, rafraîchissement avec gestion du point de rosée, Vacances, hors gel
- les thermostats peuvent gérer le plancher, mur ou plafond chauffant rafraîchissant, les ventilo-convecteurs, les cassettes, les gainables, les radiateurs caniveaux,
- le fonctionnement de la PAC avec tableau de bord et enregistrement des paramètres vitaux au pas de la minute
- l'optimisation du démarrage du cycle d'ECS et de démarrage de la pompe à chaleur par rapport à un besoin utilisateur
De plus la Box Domotique CaleoDom, gratuite pour les acquéreurs de cette pompe à chaleur permet de brancher tous les équipements que vous pourriez imaginer. Les équipements sous disponibles dans la boutique en ligne et comprennent la mise en service informatique et le paramétrage.
Assistance et conseils à distance
La Box domotique CaleoDom reste connectée à distance pour vérifier en temps réel son fonctionnement.
En cas de panne, les capteurs de la Box nous permettent tout de suite de trouver le problème pour une correction rapide.
De plus, avec votre accord, nous pouvons faire des statistiques annuelles avec vous car la box conserve tous les événements sur la mémoire flash embarquée.

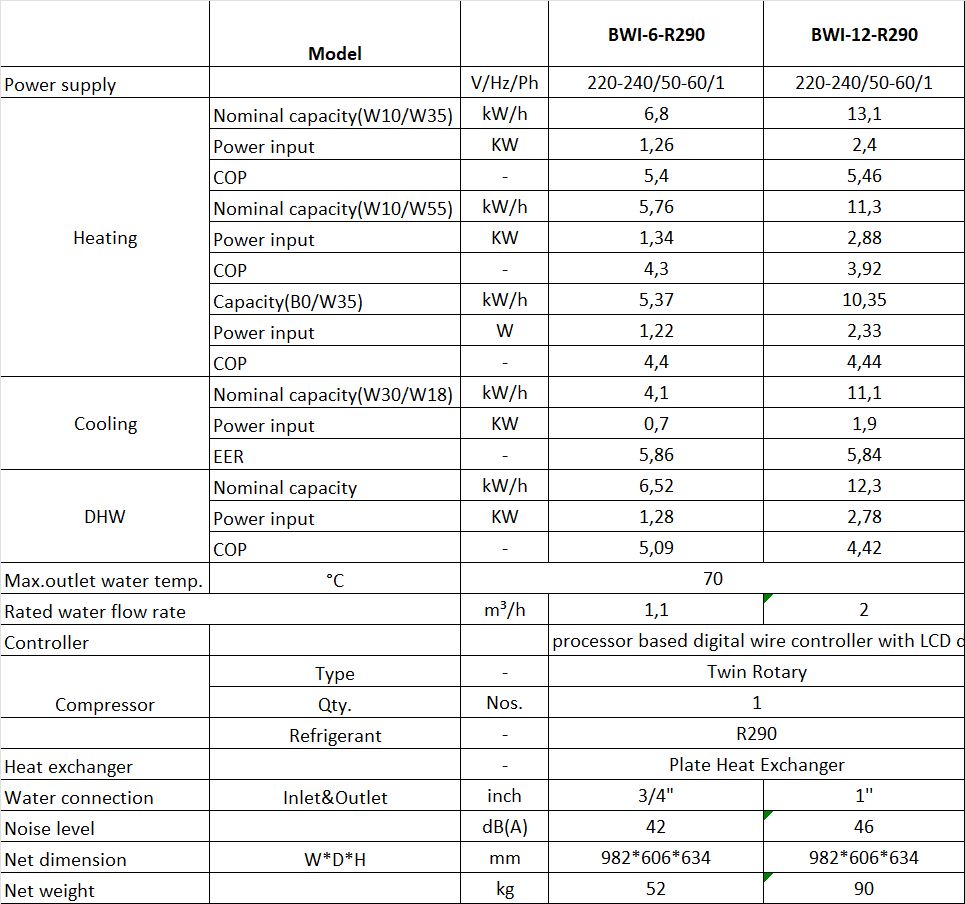

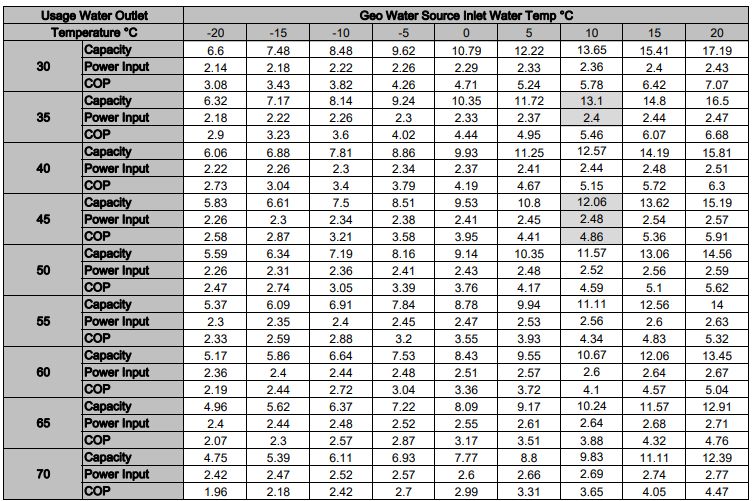

Performances de la pompe à chaleur géothermique R290 Inverter à pleine puisssance (compresseur à 75 Hz)
