Climatisation géothermique : le free-cooling ou géocooling

Climatisation géothermique : le free-cooling ou géocooling

La climatisation géothermique

Climatisation géothermique :utiliser la en free-cooling appelé aussi géocooling pour ne pas dépenser d'énergie. Titre V RT2012

. D'autre part, dans certains cas le prix est aussi inférieur à la climatisation traditionnelle

Etes vous prêts à utiliser une climatisation qui ne consomme rien?

Sommaire

La climatisation géothermique c'est quoi ?

Il y a 2 technologies sur le marché permettant d'obtenir une climatisation géothermique:

La climatisation géothermique avec le géocooling

Appelé aussi free-cooling, la climatisation géothermique avec géocooling permet d'utiliser directement l'eau rafraîchie dans la terre dans une plancher, mur ou plafond chauffant rafraîchissant. Pour ces émetteurs de froid (ou chaud), il faut une eau à 18° ou plus si on est en bord de mer. La température que l'on peut récupérer dans la terre est en général inférieure à 18°c. Ceci est du au fait que dès que descend à -3m sous la surface de la terre, la température de celle-ci avoisine la température moyenne annuelle de l'air. Par exemple 11° à Paris.

De plus, depuis les normes RT2005, les besoins en rafraîchissement pur ont beaucoup diminué. Il faut en moyenne 10 w / heure / m2 en RT2012 et 20-30 w / heure / m2 en RT2005, ce qui fait que ces puissances deviennent compatibles avec ce qu'un plancher rafraîchissant peut délivrer.

Pourquoi 10 w / heure / m2 : c'est parce que :

  • On travaille au dessus du point de rosée alors que les clims traditionnelles travaillent en dessous et donc dépense beaucoup d'énergie à dessécher l'air.
  • On rafraîchit une paroi alors qu'une clim traditionnelle va refroidir l'air pour essayer de refroidir les parois;

La climatisation géothermique avec une pompe à chaleur eau-eau

Pour des applications qui demandent plus de froid que les maisons RT2012 et RT2005 comme les magasins, les restaurants et la plateaux de bureau qui peuvent demander jusqu' à 100 w / heure / m2, on peut booster le froid venant du sol pour passer à un régime de 8-12°c donc avec un très bon rendement et utiliser un complément de climatisation comme l’utilisation de clim gainable.

Fonctionnement de la climatisation géothermique

Climatisation géothermique sans chauffage

Si on utilise la géothermie en climatisation seule, le schéma est très simple

Climatisation géothermique sans chauffage

Dans ce cas on va directement branché la sonde géothermique sur l'émetteur comme un plancher réversible car les 2 seront remplis d'eau. Une station de mélange sera juste nécessaire pour assurer la circulation et mitiger l'eau pour la mettre à la bonne température.

Station de mélange pour climatisation géothermique

La station de mélange vient en kit composé d'un circulateur, d'une vanne mitigeuse et de jeux de vannes avec thermomètres.

La chaudière dans ce cas sera "by-passée" avec un jeu de vanne pour que l'eau du plancher coule vers la chaudière ou la géothermie

Climatisation géothermique avec chauffage

Le système se complexifie un peu car à ce moment, la géothermie est remplie avec du glycol. Il faut alors installer un échangeur à plaque pour séparer glycol de l'eau.

Bien sur, on va retrouver le système de vanne en plus (non représenté) pour by-passer la pompe à chaleur eau-eau

Climatisation géothermique avec chauffage

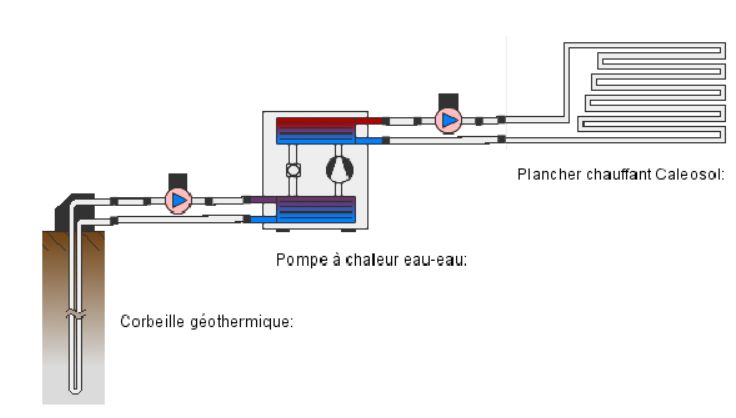

La pompe à chaleur sera de son côté branchée comme ceci. Avec ce schéma, on peut obtenir de la climatisation au travers de la pompe à chaleuir

Climatisation géothermique avec pompe à chaleur

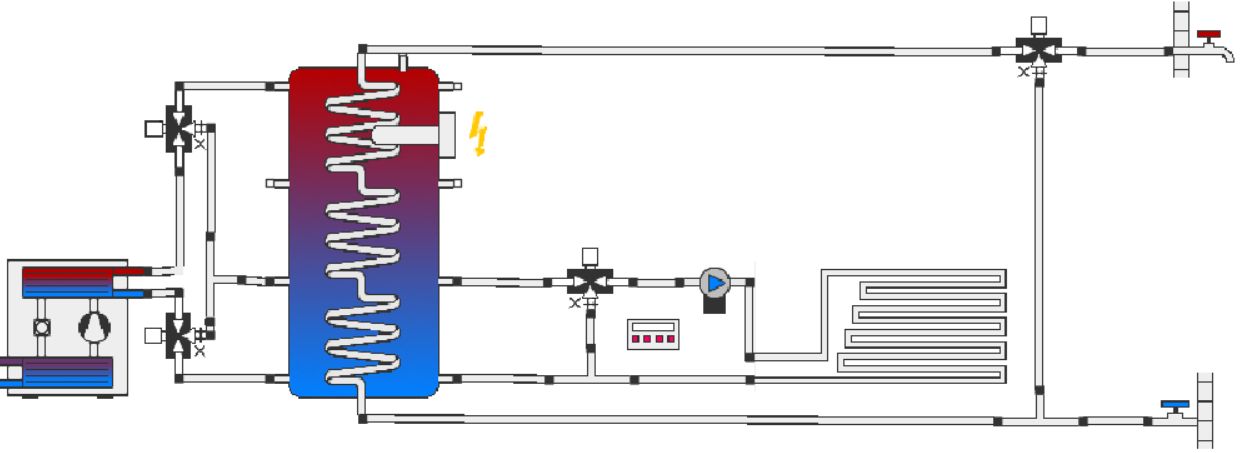

Ou comme ceci, si il y a production d'eau chaude sanitaire

Tous les composants sont disponibles sur notre boutique boutique-caleosol.fr

La corbeille géothermique pour la climatisation géothermique

Le plus simple est d'utiliser des corbeilles géothermiques qui sont très facile à installer. Moins complexe qu'une sonde verticale, elle sont très bien pour climatiser alors que les sondes horizontales auront du mal à faire du free-colling sans pompe à chaleur.

L'eau froide est produite par des corbeilles géothermiques enterrées dans votre jardin. Jusqu'à 3 corbeilles pourront être nécessaire pour climatiser une maison.

L'eau puisée est à la température moyenne annuelle de la veille ou vous habitez.  (11°c pour Paris et 14° pour Nice)

Cette eau fraîche est utilisée directement en climatisation sans passer par une pompe à chaleur dans un plancher ou mur ou plafond rafraîchissant

La même eau peut être utilisée l'hiver avec une pompe à chaleur eau-eau. Dans ce cas, la température de cette eau sera supérieure à la température extérieure d'ou le meilleur rendement qu'avec une pompe à chaleur air-eau (et le bruit en moins)

L'aspect RT2012 et RT2018 de la climatisation géothermique

Depuis 2017, l'AFPG (association des professionnel de la géothermie) a permis de faire reconnaître la climatisation géothermique - géocooling comme élément de climatisation dans les logiciels des calcul RT2012 au travers d'un "TITRE V". Le géocooling est considéré comme "climatisation passive" sans consommation d'énergie autre que la pompe de circulation.

Ainsi, la climatisation géothermique est le seul système de climatisation n'ayant aucun impact sur le calcul RT2012 ni sur le diagnostic énergétique.

Copie d'écran du logiciel "Pleiades". Voir l'article complet à ce sujet

Climatisation géothermique - Geocoling Titre V source : Formation "Pléiades"
Geocoling Titre V source : Formation "Pléiades"

Les aides pour une installation de climatisation géothermique

L'installation de climatisation géothermique rentre dans le cadre d'une installation de géothermie

Faire poser une climatisation géothermique par un professionnel permet de bénéficier de :

  • Une TVA à 5,5% (matériel et main d'oeuvre)
  • un crédit d'impôts (CITE) de 30%

Voir la liste complète des aides

Nos professionnels sont très compétents techniquement mais aussi pour vous aider dans les démarches de subventions dans votre région

Etude gratuite de climatisation géothermique

Caleosol vous offre votre étude de climatisation pour déterminer la taille de l'installation à partir d'un logiciel développé par le BRGM (bureau de recherche géothermique et minière) spécifiquement pour Caleosol.

A partir des données de base que vous pourrez nous donner, on peut calculer la puissance nécessaire.

L'étude pour climatisation pour climatisation géothermique en video
