Optimisation de station de mélange - groupe de réglage et ballon tampon

Relais optimiseur de station de mélange - groupe de réglage
Relais optimiseur de station de mélange - groupe de réglage

Plutôt que de mette en oeuvre un by-pass ou un radiateur de décharge au cas ou toutes les voies d'une nourrice seraient fermées, un relais permet de contrôler la marche de la pompe de

  • un groupe de réglage
  • une station de mélange
  • une vanne mélangeuse pour ballon tampon ou chaudière haute température

Principe d'un optimiseur de station de mélange - groupe de réglage

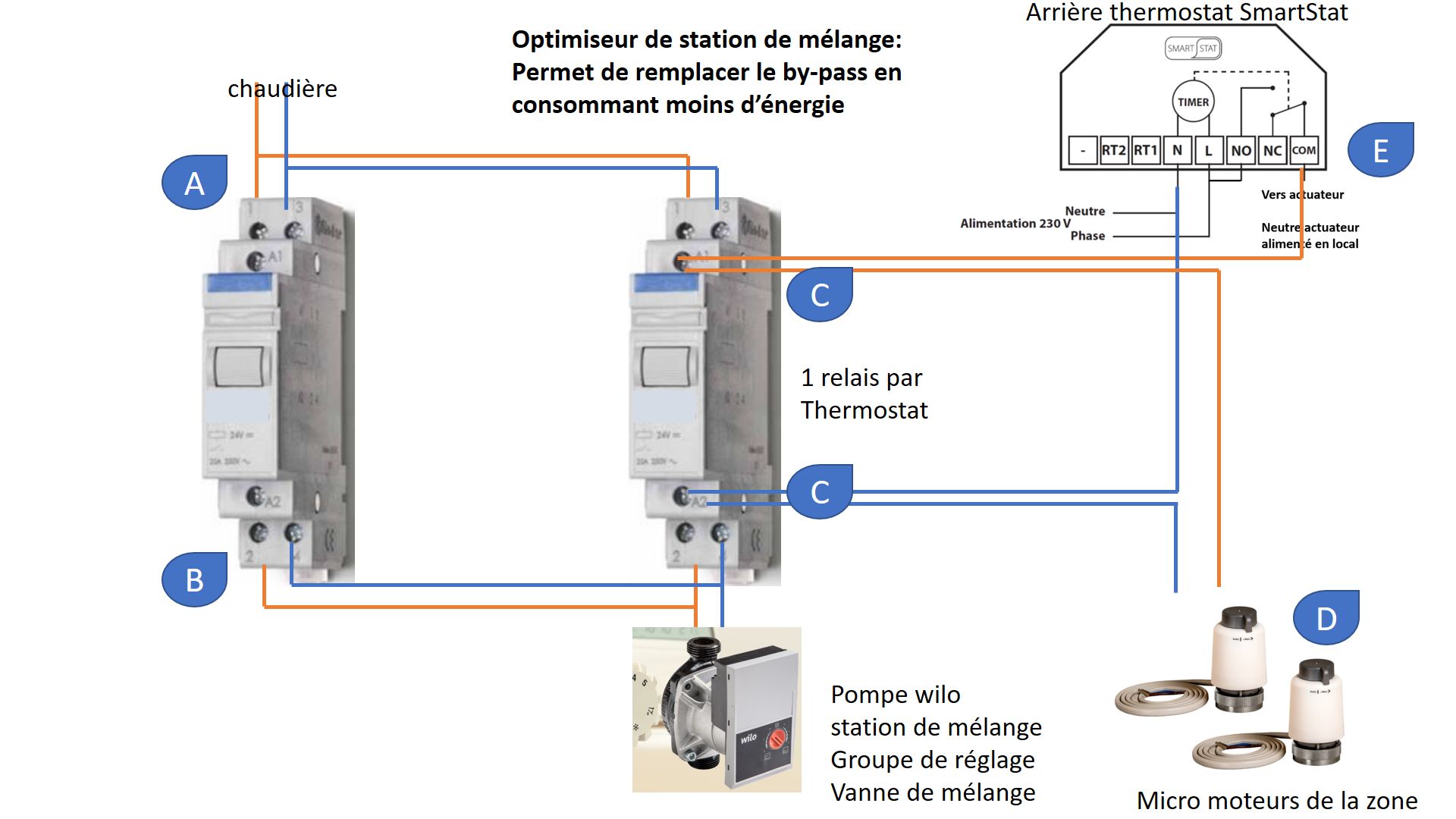

Schéma de principe d'un optimiseur de station de mélange - groupe de réglage
‍Schéma de principe d'un optimiseur de station de mélange - groupe de réglage

Le principe de base est de démarrer uniquement la pompe wilo de la station de mélange ou groupe de réglage ou vanne mélangeuse que quand et uniquement quand:

  • La chaudière a son circulateur allumé (donc du débit sur le réseau de chauffage) (A)
  • Au moins un thermostat SmartStat ou NeoAir de Heatmiser demande du chauffage en activant son contact sec 220v. (E)

On peut aussi utiliser ce système pour s'assurer que la chaudière démarre uniquement quand un thermostat appelle du chauffage! (voir chapitre sur le ballon tampon)

L’optimiseur de station de mélange - groupe de réglage peut être acheté sur ce site

Fonctionnement d'un optimiseur de station de mélange - groupe de réglage

Le 220V alimentant le circulateur de la chaudière arrive sur chaque relais en (A) phase et neutre.
Chaque thermostat et ses micro-moteiurs associés sont branchés en (C) ).

Quand un thermostat déclenche, les micro-moteurs (D) et le relais sont actionnés  laissant passer le courant de (A) vers (B). Si la chaudière est allumée alors le courant passe en (B) vers le circulateur du groupe de réglage - station de mélange.

Astuces pour l'optimiseur de station de mélange - groupe de réglage

  • Les relais peuvent se clipser sur un rail standard de boitier électrique
  • Les relais peuvent être reliés ensemble en (A) et (B) soit par des fils électriques ou des barrettes
  • L'arrivée 220V de la chaudière peut être pris sur le bornier d'alimentation du circulateur de la chaudière.
  • Un relais fait toujours du bruit (comme un interrupteur), prévoyez de le mettre dans un boitier fermé (type boitier étanche) et plutôt dans un couloir qu'une chambre.. Chaque petit bruit est amplifié la nuit.

Utilisation d'un optimiseur sur une vanne mélangeuse de ballon tampon

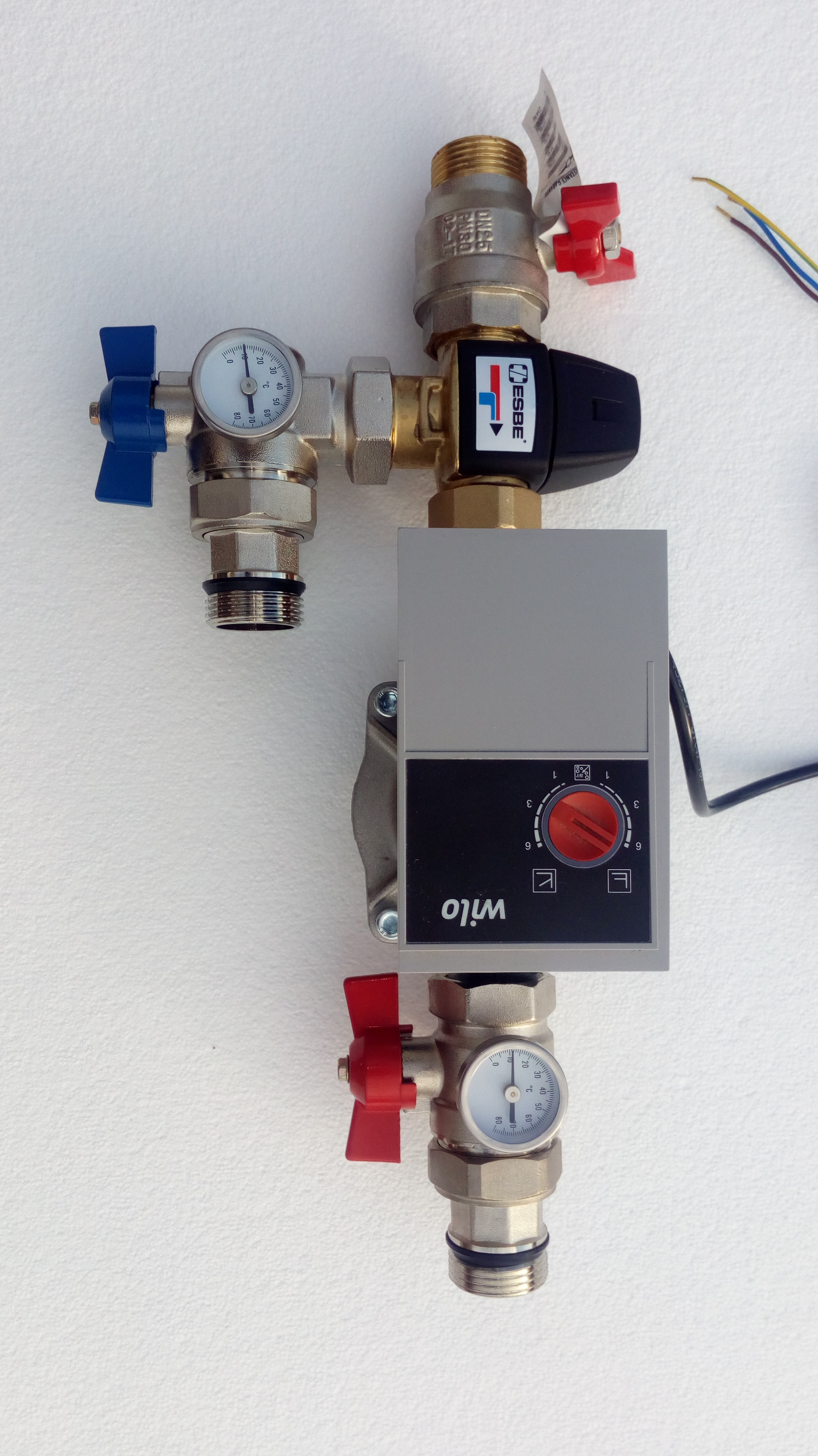

Station de mélange utilisée en vanne mélangeuse
Station de mélange utilisée en vanne mélangeuse

Dans ce cas (A) est pris directement sur une prise 220V. Le circulateur ne se mettra en marche que si et seulement si au moins un thermostat demande du chauffage.

Limitations d'un optimiseur de station de mélange - groupe de réglage

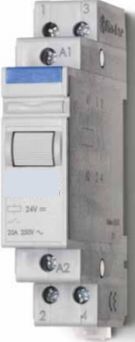

Bien que le relais montré ressemble à un relais de tarif nuit pour un chauffe-eau, il n'est pas compatible avec un chauffe-eau à cause de la puissance admissible, mais le principe est le même.

Le principe du relais vendu par FreeHeat - Caleosol est validé avec

  • Thermostat filaire wifi SmartStat Heatmiser
  • Thermostat sans fils et sans station de cablage NeoAIr Heatmiser
  • La pompe wilo Yonos Para
  • Les actuateurs - micro-moteurs vendus par FreeHeat

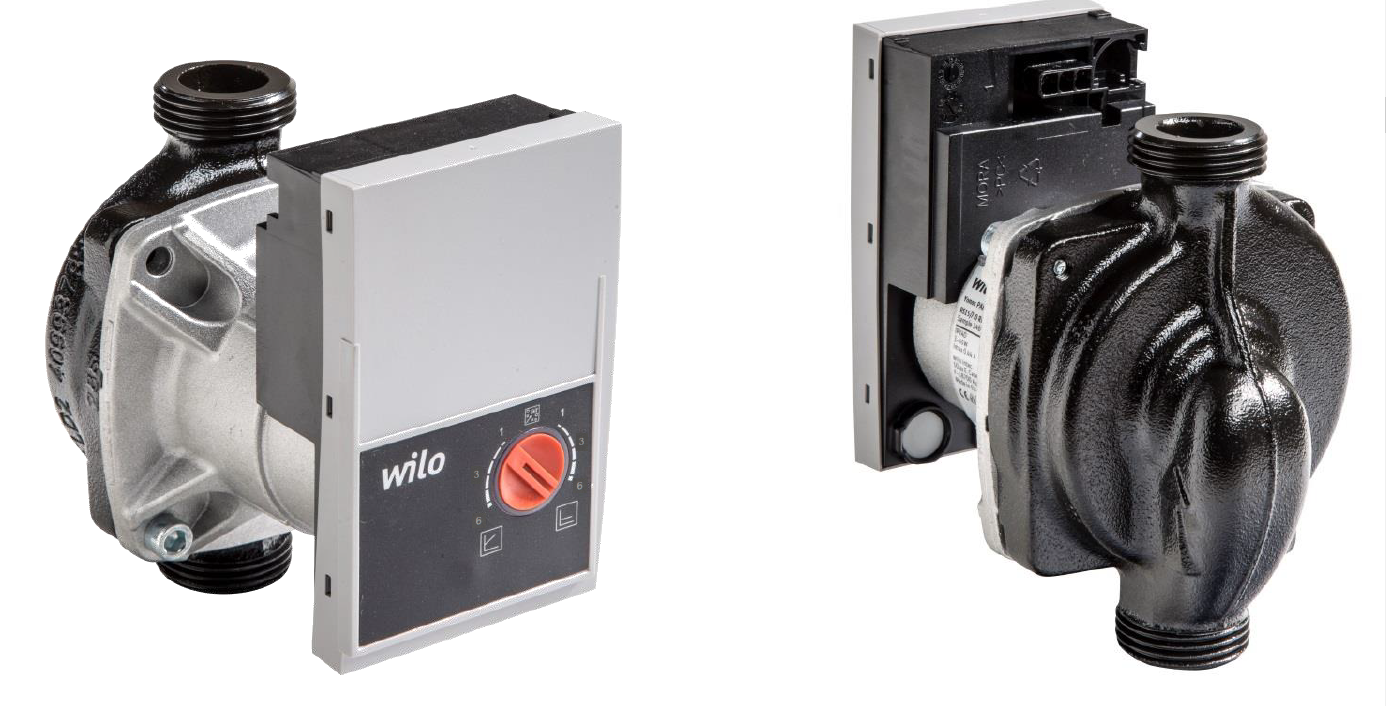

Le circulateur pompe Wilo Yonos Para rs 6 fabriqué en France
Le circulateur pompe Wilo Yonos Para rs 6 fabriqué en France

Le modèle Wilo fabriqué spécialement par Wilo en france pour caleosol à

  • une hauteur de refoulement d'eau de 6m
  • une très basse consommation (<35w en maxi de charge)
  • Fonctionnement 'red button" pour un fonctionnement à pression constante ou débit constant

Caractéristiques d'un optimiseur de station de mélange - groupe de réglage

  • Puissance consommée en maintien : 2w
  • Puissance maxi moteur connecté : 1kw (Le Wilo consomme 0,035kw maxi)
  • Protection IP20
  • température de fonctionnement : - 20 à 50c

Différences entre relais et télérupteur

Un relais permet de laisser passer la puissance entre A et B tant qu 'un signal plus faible (environ 3w) est présent en (C). Dans notre cas, le signal est donné par le thermostat

Le télérupteur qui ressemble à un relais n'a besoin que d'une impulsion en (C) pour faire va-et-vient. C'est ce que l'on trouve dans l'éclairage des maisons avec des boutons poussoirs.
