Heatmiser Smartstat branchements

Heatmiser Smartstat branchements

Les guides pratiques

Poser une question / Voir les questions réponses des visiteursAutres articles pouvant vous intérésser
Heatmiser Smartstat - branchements
Heatmiser Smartstat - branchements

Heatmiser Smartstat - branchements génériques

Le schéma de la documentation du Heatmiser Smartstat montre un schéma à 4 fils

Heatmiser Smartstat - branchements génériques
‍Heatmiser Smartstat - branchements génériques

Heatmiser Smartstat - branchement 3 fils

Le thermostat Heatmiser Smartstat peut être branché en 3 fils.

  • 2 fils 220v (Neutre + Phase)
  • Un shunt 220V (petit cable reliant 2 bornes)
  • Un cable piloté par le thermostat alimentant en 220V le micro-moteur ou actuateur

Le neutre peut être alimenté localement directement sur l'actuateur

Heatmiser Smartstat - branchement 3 fils
Heatmiser Smartstat - branchement 3 fils

Heatmiser Smartstat - branchement 4 fils

Le thermostat Heatmiser Smartstat peut être branché en 4 fils.

  • 2 fils 220v (Neutre + Phase)
  • 2 fils 220v (Neutre + Phase) piloté par le thermostat

Heatmiser Smartstat - branchement 4 fils
Heatmiser Smartstat - branchement 4 fils

Puissance de commutation du Heatmiser Smartstat

La puissance de commutation du Heatmiser Smartstat est de 3A sous 220V soit 660w.

Chaque actuateur ou micromoteur consomme 2w en mode chauffage. Donc un Heatmiser Smasrtat peut alimenter facilement tous les actuateurs qui pourraient être installés sur un collecteur

Puissance de commutation du Heatmiser Smartstat
‍Puissance de commutation du Heatmiser Smartstat

Heatmiser Smartstat en mode rafraichissant

Comme la plupart des thermostats, le Heatmiser Smarstat ne gère pas le rafraîchissement. Cela pour une raison très simple, le rafraîchissement est très doux: soit 5 à 6 °c de baisse de température par rapport à l'extérieur sans jamais descendre très bas. La température cible est de 24-26°c suivant la réglementation RT2012. Dans ce cas, les thermostats sont très peut utile.

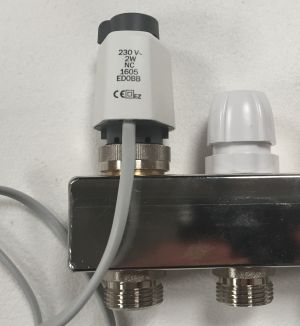

Pour faire fonctionner le plancher chauffant en mode rafraîchissant, il faut mettre en manuel l'actuateur qui par défaut est fermé.

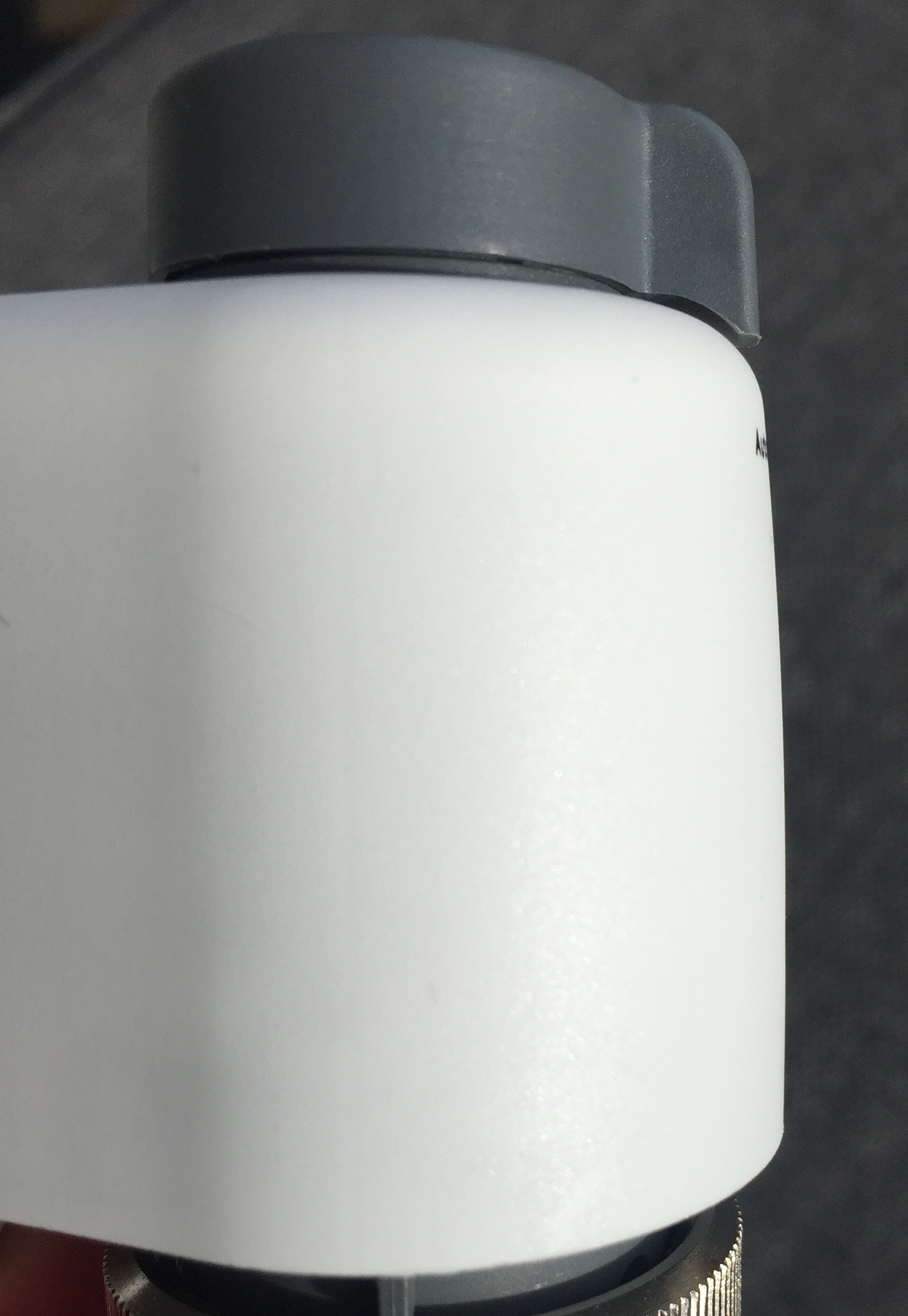

Quand l'actuateur est fermé (circuit fermé), la bague haute est baissée
Quand l'actuateur est fermé (circuit fermé), la bague haute est baissée

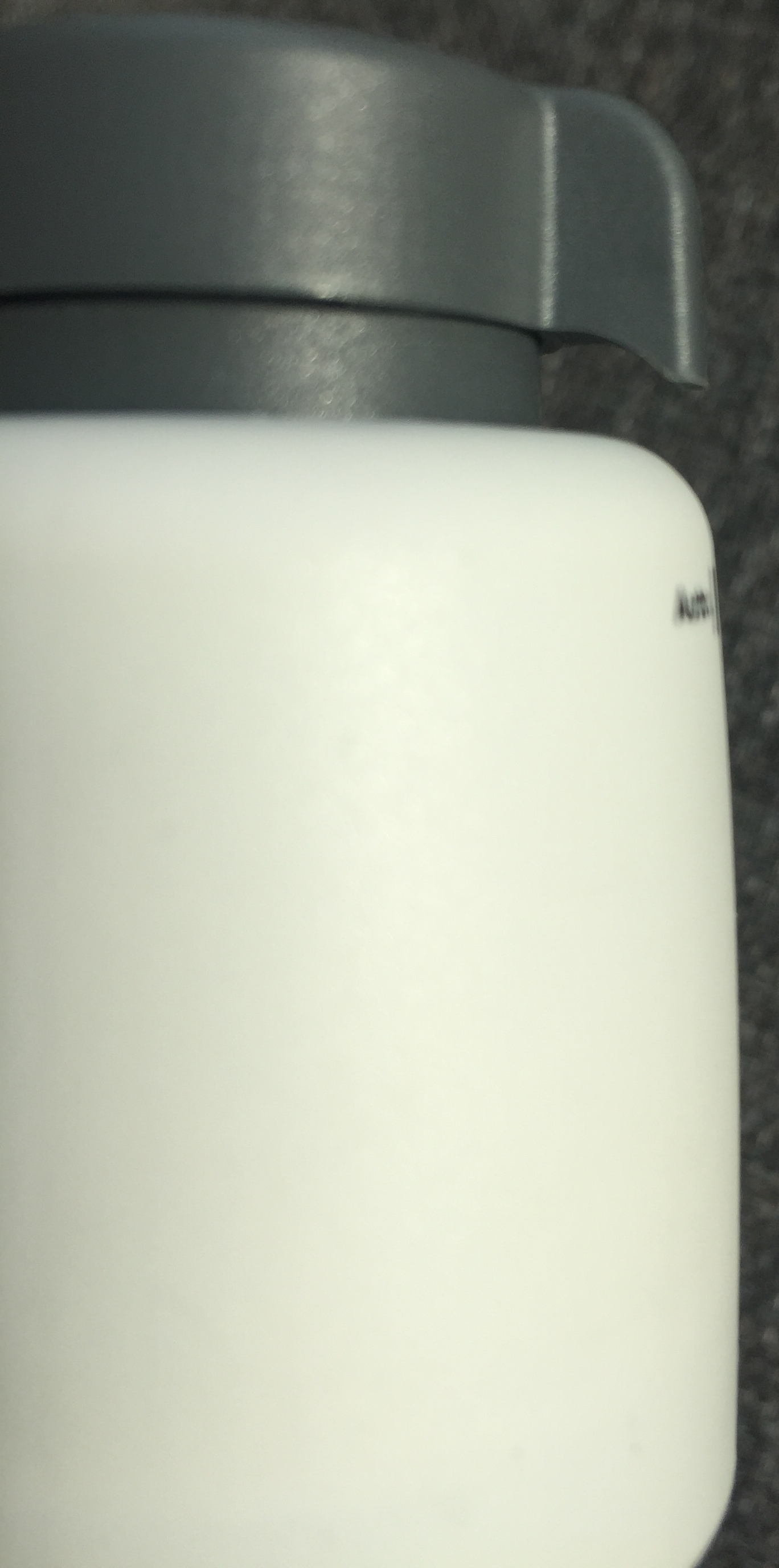

uand l'actuateur est ouvert ou en mode manuel, la bague grse est levée
Quand l'actuateur est ouvert ou en mode manuel, la bague grise est levée

Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
