Performance d'un plancher rafraîchissant

Performance d'un plancher rafraîchissant

Calcul de la performance du plancher rafraîchissant

Les contraintesLe calculEN conclusion

Les contraintes du plancher rafraîchissant

La température de l'eau de rafraîchissement étant fixée par les normes à 18° minium voire plus pour les zones côtières, il faut que le plancher puisse avoir la température de  surface la plus faible possible pour aumenter le pouvoir de rafraîchissement.

Le calcul de la performance du plancher rafraîchissant

Le but ici est de calculer la température que peut atteindre la surface d'un plancher rafraîchissant: la température Tpr

Tpr = Uh / 7 xDeltaT + Ti

Avec

  • Tpr = Température de surface
  • Uhr : coefficient propre à chaque plancher rafraîchissant et finition
  • DeltaT = Température de l'eau - Température de la pièce
  • Ti : Température de la pièces

Calcul du Uh du plancher rafraîchissant Caleosol

Pour le Caleosol, le Uh est donnée directement sur les abaques de certification

  • Tradi avec finition fermacell : 4,75
  • Tradi avec finition Thermio+ 25mm : 5,43
  • Tradi avec parquet flottant en pose directe sans chape : 3,6

Calcul du Uh du plancher rafraîchissant traditionnel

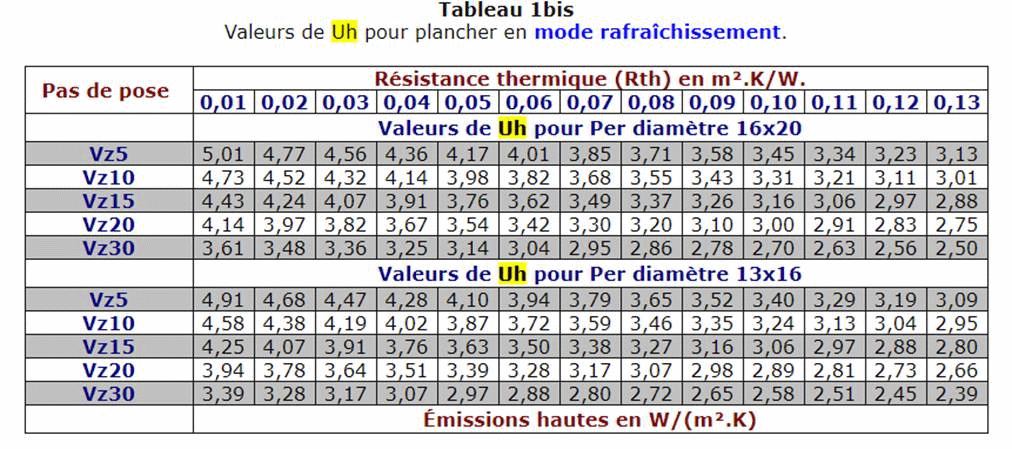

On peut utiliser l'abaque suivant

En général, le pas de pose des tuyaux est de 15 cm et le diamètre des tuyaux de 16 mm, ce qui nous laisse la 3eme ligne du bas à exploitée.

La résistance thermique peut être calculée avec l'épaisseur 6 à 8 cm et la conductivité : 1,5 à 2,5 pour les très bonnes chapes.

SI on a une chape de 8 cm avec une conductivité de 1,5 on aura une résistance thermique de : 0,08/1,5 = 0,053

le Uh sera alors de 3,63 avec une finition de carrelage

Si on ajoute du parquet contrecollé 14 mm collée la résistance thermique sera de 0,053+0,14 = 0,193 soit en dehors de l'abaque. On peut estimer que le parquet ne va pas très refroidir.

Calcul des températures de surface de plancher rafraîchissant

Le contrecollé est pris avec une résistance thermique de 0,12

Température d'eau : 18° , température de pièce 28°c

Caleosol Tradi Thermio+: 5,43 / 7 x (18-26) + 26 = 19,7°c

Caleosol Tradi fermacell: 4,75 / 7 x (18-26) + 26 = 20,5 °c

Caleosol Tradi + CaleoDur + Finition R = 0,05 : 4,54 / 7 x (18-26) + 26 = 20,8°c

Caleosol Tradi avec parquet en pose directe = 3,7 / 7 x (18-26) + 26 = 21,7°c

Plancher traditionnel avec carrelage: 3,63 / 7 x (18-26) + 26 = 21,8°c

Plancher traditionnel avec contrecollé : 2,5 / 7 * (18-26) + 26 = 23°c (estimation hors abaque)

Suivant le schéma, seuls les systèmes en vert avec une puissance instantanée de 30 w / m² pourrons rafraîchir assez en pic dans la plupart des régions.

Puissance de rafraîchissement en fonction du plancher rafraîchissant

Conclusions sur la performance d'un plancher rafraîchissant

Les systèmes Caleosol sont plus performants que le plancher traditionnel.

La ou on ne peut pas mettre de parquet, Caleosol offre une performance identique ou meilleure à un plancher traditionnel couvert de carrelage.

Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
