Heatmiser UH8-RF branchements

Heatmiser UH8-RF branchements

Branchement des actuateursParamétrage des switchesNumérotationAutres switchesAppairage du thermostat

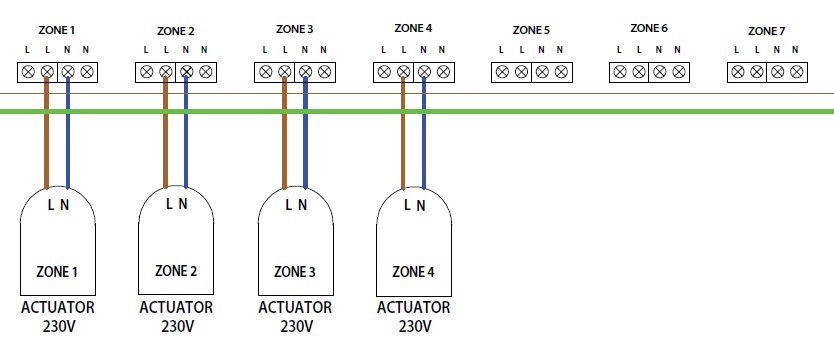

Branchement des actuateurs de nourrice sur Heatmiser UH8

Bornier du UH8-RF Heatmiser
Bornier du UH8-RF

Les fils des actuateurs se branchent sur le bornier à vis nommé Zone 1 à Zone 8.

SI il a plusieurs actuateurs pour une zone, on peut les brancher ensemble ou en utilisant les 2 bornes de phase "L" et neutre "N".

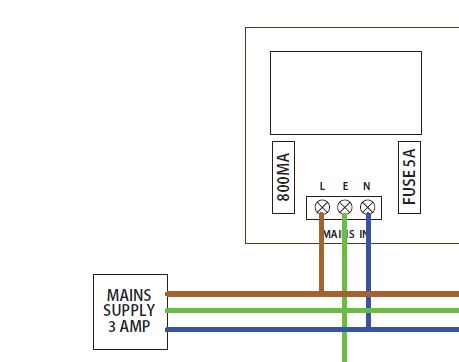

Branchement de l'UH8-RF sur le réseau électrique

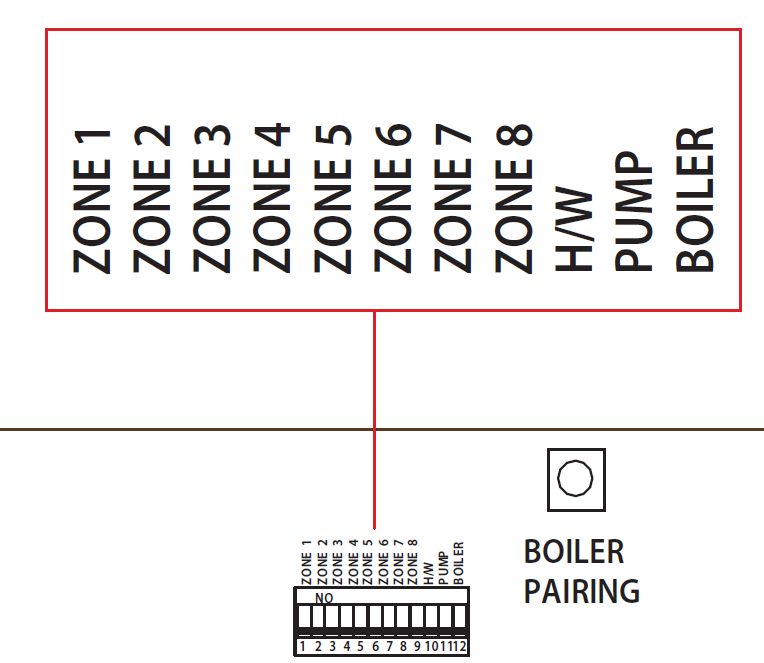

Paramètrage des switches du Heatmiser UH8

UH8-RF switches
UH8-RF switches

Tous les switches doivent être à 0 en position normale de fonctionnement.

On peut mettre à 1 le switch d'une zone pour forcer le fonctionnement d'un actuateur. Avant connection d'un thermostat les LEDs de chaque zone doivent être éteints.

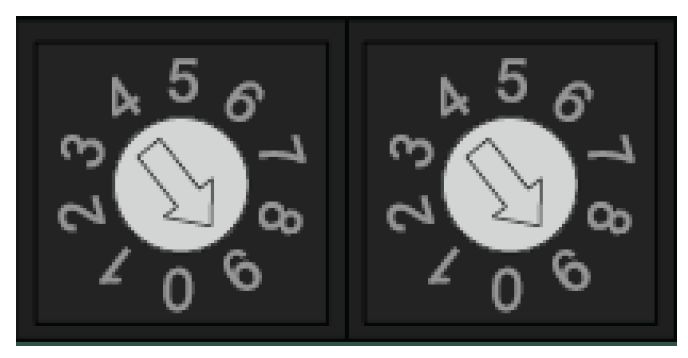

Numérotation du UH8

Avant d'appairer un thermostat, il faut assigner un numéro au UH-8 de 00 à 99. Par défaut, l'appareil est 99.

Numérotation du UH8
Numérotation du UH8

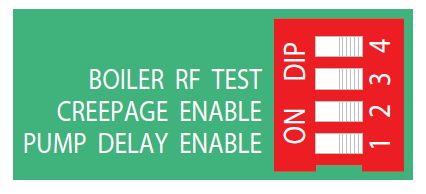

Autres switches sur le UH8-RF

UH8 autres switches
UH8 autres switches

Apparaige du thermostat Neo-Air sur le UH8

Flèches à utliliser gauche, valider, droit, ba
  • Aller sur Setup en appuyant sur > et valider"V"
  • Appuyer 2 fois sur la flèche vers le bas pour faire apparaître P2 et vaider "V"
  • Sélectionner le numéro du UH8 00 à 99 en utilisant les flèches gauche et droite et valider "V". Les chiffres en haut à droite de l'affichage doivent clignoter
  • Sélectionner la zone 1 à 8 en utilisant les flèches haut et bas et valider "V"
  • Sélectionner radiatteur ou plancher chauffant (UFH) et valider "V" pour revenir au menu principal.
