Branchement thermostats, optimiseurs et PAC

Branchement thermostats, optimiseurs et PAC

Rappel hydrauliqueBranchement électrique hors PACBranchement électrique avec optimisation de la PAC

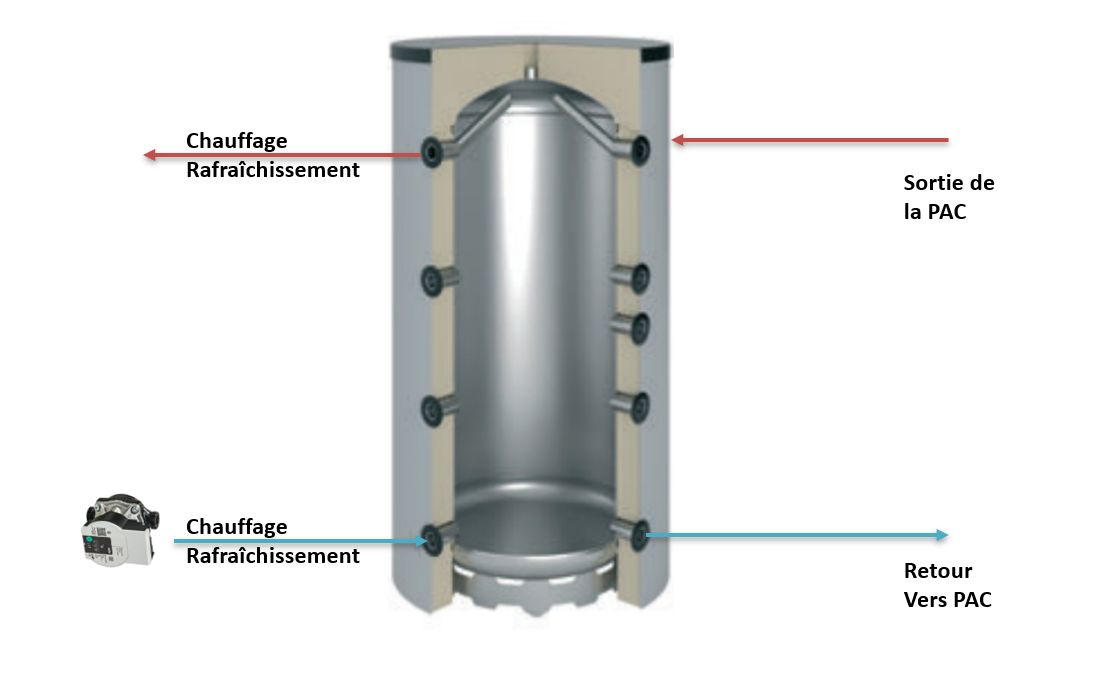

Branchement hydraulique d'une pompe à chaleur quand utilisée avec des thermostats

La pompe à chaleur doit fonctionner avec un débit constant qui est contraire au fonctionnement avec thermostats qui impliquent un fonctionnement à débit vériable voire nul

De ce fait, il faut mettre en place une bouteille de découplage qui permet d'un côté d'avoir la pompe à chaleur qui produit chaud ou froid dans la bouteille de découplage et d'un autre d'avoir le circulateur de chauffage qui peut fonctionner à débit variable voire nul.

Branchement hydraulique d'une pompe à chaleur quand utilisée avec des thermostats

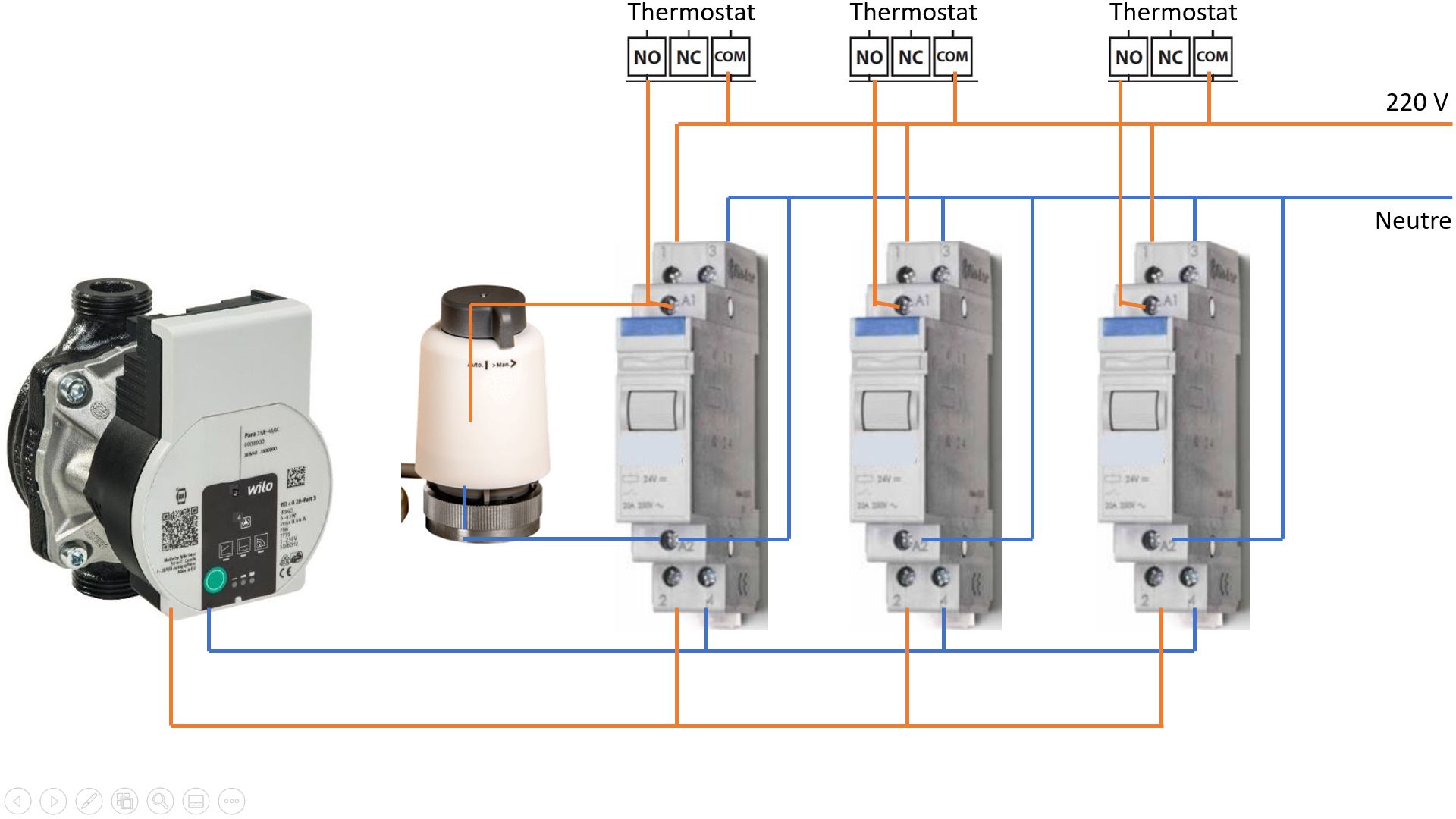

Optimisation de la pompe de chaleur par thermostats et optimiseurs après bouteille de découplage

Les optimiseurs permettent de commander la pompe de circulation après la bouteille de découplage.

Quand un thermostat demande du chauffage, alors le courant passe pour aller alimenter les micro moteurs sur les nourrices mais aussi peut alimenter un relais pour alimenter la pompe.

La pompe est alimentée dès lors qu'un thermostat fonctionne.

Le 220V pour thermostat et alimentation 220V des optimiseurs est montré sur un seu câble pour des questions de présentation mais chaque appareil peut être alimenté par un tableau suivant la configuration.

Optimisation de la pompe de chaleur par thermostats et optimiseurs après bouteille de découplage

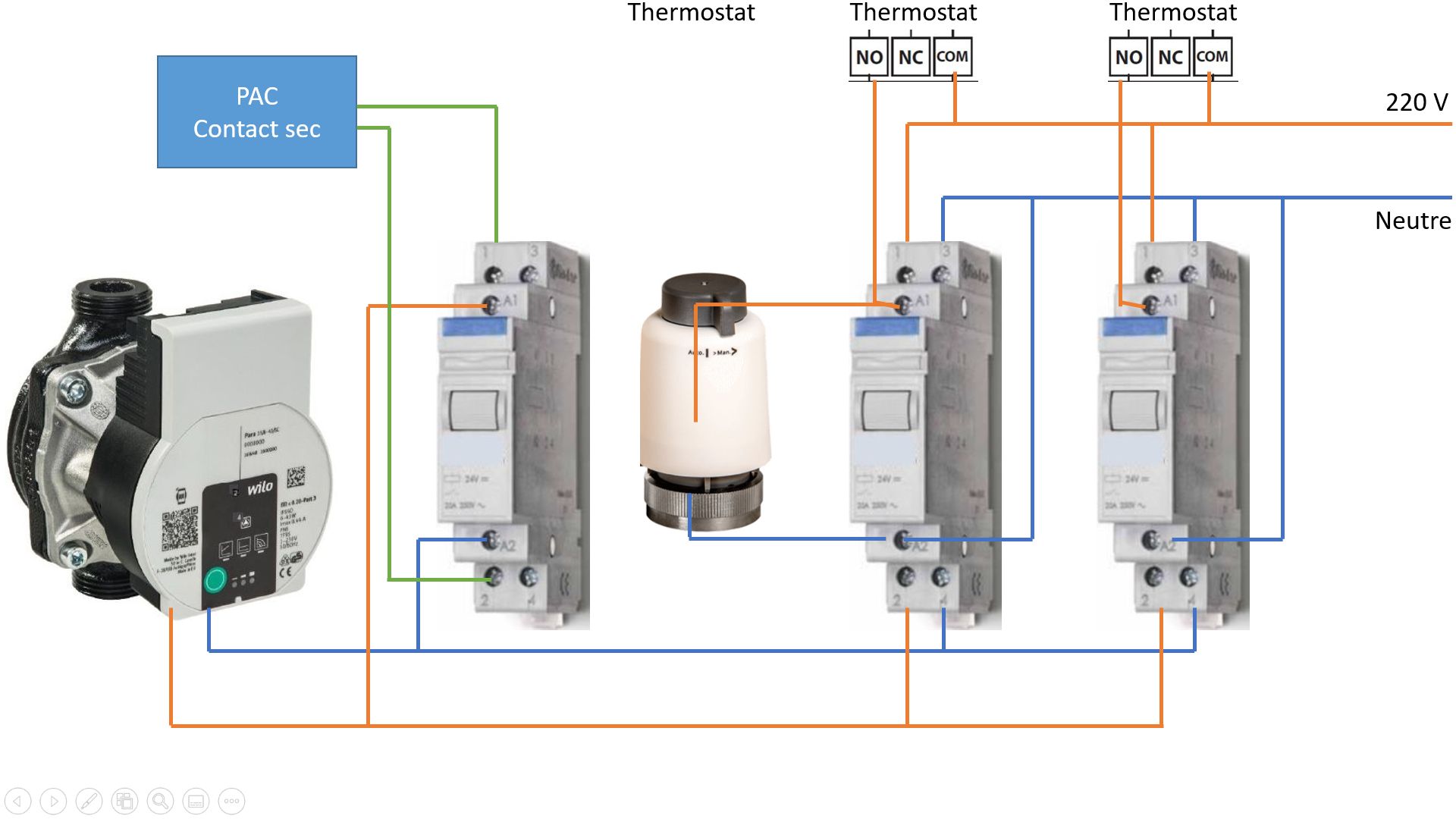

Optimisation de la pompe de chaleur par thermostats et optimiseurs après bouteille de découplage y compris PAC

En ajoutant un optimiseur sur le circuit piloté de la pompe de circulation on peut piloter le contact sec de la pompe à chaleur. Celui utilisé pour piloter une PAC par un thermostat

Optimisation de la pompe de chaleur par thermostats et optimiseurs après bouteille de découplage y compris PAC

Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
