Kit Puits canadien hydraulique 1000 w pour VMC
Référence produit:
CALEO-ECO-CLIM-xxxxx

Kit Puits canadien hydraulique 1000 w pour VMC

1900.00

€ TTC livré

Devis en magasins, réseau de professionnels de pose ou au 02 34 46 00 00
ou demande d'échantillon ou demande d'étude
Prix Belgique = Prix France
Prix Suisse = Prix €HT + 10€/m² de transport et douane, TVA Suisse payée à la livraison

kit Puits canadien hydraulique pour VMC 20 à 40 m²

  • Eau à 18°c en rafraîchissement pour limiter la surconsommation du au point de rosée
  • Eau à 35°c maxi en chauffage pour un fonctionnement très basse température
  • Idéal pour rafraîchir jusqu'à 30 à 80 m² suivant le débit de la VMC double flux et en ajoutant des puits canadien en parallèle au premier
  • Sans bruits
Plus d'informations

produits complémentaires

Plus d'informations

Description du produitDétails du produitTéléchargementsArticles à lirePhotosVideosDemande d'infos
Fonctionnement du puits canadien hydraulique pour VMC double flux
Fonctionnement du puits canadien hydraulique pour VMC

Fonctionnement du puits canadien hydraulique pour VMC

Le puits canadien hydraulique utilise une corbeille géothermique pour récupérer de l'eau fraîche à température du sous-sol. La température à -10m est égal à la température moyenne annuelle de votre emplacement.

La corbeille qui est le cœur du puits canadien hydraulique pour VMC utilise de l'eau car aucun tuyau n'est installé dans une zone ou il peut geler.

L'eau fraîche est pompée en circuit fermé par une station de mélange qui assure le débit et aussi la température d'entrée dans la boite à eau. Il faut en général choisir 18°c pour éviter de trop condenser et dépenser trop d'énergie tout en gardant une hygrométrie agréable de environ 60-65%.

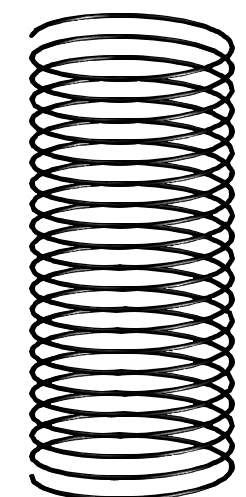

La corbeille pour puits canadien hydraulique

Puits canadien hydraulique de 270 cm de haut
Puits canadien hydraulique pour VMC de 270 cm de haut

Le puits canadien hydraulique le plus puissant pouvant délivrer en pointe 1 kwh permet de rafraîchir environ 25 m² au plus chaud de l'été pour passer les canicules à 25°c dans la maison. Si le puits canadien hydraulique n'est pas suffisant, on peut ajouter un deuxième puits canadien en parallèle au premier.

Le produits présenté dans le produits est la corbeille Optima 270, mais vous pouvez aussi choisir d'autres tailles en diamètre 120 cm et 36 cm

Famille de puits canadien hydraulique pour VMC diamètre 120 cm
Famille de puits canadien hydraulique pour VMC diamètre 120 cm
Famille de puits canadien hydraulique pour VMC diamètre 36 cm
Famille de puits canadien hydraulique pour VMC diamètre 36 cm

Consommation d'un puits canadien hydraulique

La consommation puits canadien hydraulique est très faible. Par exemple, pour obtenir les 25 w/m² nécessaires en pic dans une habitation RT2012:

  • La climatisation air-air, généralement appelé split pourra consommer jusqu'à 3x la puissance demandée à cause de la condensation
  • La pompe à chaleur air-eau associée à un plancher Caleosol ou à un radiateur réversible consommera environ la même chose que la demande
  • La climatisation écologique associée à une sonde géothermique comme une corbeille (le puits canadien hydraulique) ne consommera presque rien. Actuellement, c'est le seulement moyen de climatiser une maison RT2012 en respectant les normes de consommation
La consommation énergétique d'un puits canadien hydraulique

Puits canadien hydraulique et RT2012 ou RE2020

Le puits canadien hydraulique rentre dans la RT2012 et RE2020 avec un Titre V. C'est à dire qu'i est pris en compte sans modifier les calculs de consommation d'énergie.

Les économies réalisées par un puits canadien hydraulique

Les économies peuvent être importantes dans le fonctionnement:

  • Eviter l'entretien annuel de la clim air-air : 200 €/an
  • Réduire la consommation électrique : 40€ / an

Soit une 10 ans : 2 400 €

et dans le long terme

  • Durée de vie d'un puits canadien hydraulique: 20 ans et plus
  • Durée de vie d'une PAC air-air : 10 ans
  • Probabilité d'une panne sur une PAC air-air après 5 ans : > 50%
  • Élément pouvant tomber en panne dans une climatisation écologique : la pompe à 120 € TTC pièce. Durée de vie 10 à 20 ans

Impact sur le prix de la maison

  • L'utilisation d'une PAC air-air fait automatique perdre une lettre dans le diagnostic énergétique soit environ 7% du prix de la maison

Le point de rosée

Le point de rosée est la température à laquelle l'eau qui se trouve dans l'air se condense. Dehors, il pleut quand la température descend en dessous du point de rosée dans les nuages.

Condenser consomme beaucoup plus d'énergie que de refroidir l'air. Ainsi, si l'air est très humide, on peut dépenser 3 fois d'énergie à condenser qu'a rafraîchir l'air si on fait descendre la température de celle ci en dessous du point de rosée.

Ainsi dans la plupart des régions de métropole mais aussi aux Antilles pendant la saison "sec", l'humidité relative est de l'ordre de environ 55% à 27°c. Plus la température monte, plus ce pourcentage baisse et plus la température baisse, plus le pourcentage augmente. Les 100% sont atteints vers 18°c. La plupart des climatiseurs traditionnels ont une surface d'échange vers les 10-12°c, d'ou la condensation et la surconsommation d'énergie. Il est donc important d'utiliser des surfaces d'échange à 18°c minimum comme c'est le cas pour le plancher Caleosol et le radiateur réversible.

Caractéristiques de la boite à eau pour puits canadien hydraulique

  • Bruit: pas de moteur
  • Consommation électrique : 0 w

Recommandations d'utilisation du puits canadien hydraulique

  • En complément d'un plancher Caleosol dans les cas ou le besoin de rafraîchissement est supérieur à la normale ( bureaux avec machinerie, personnel nombreux)
  • La ou le Caleosol ne peut être mis en place
  • Pour des surfaces entre 30 et 80 m² suivant le débit de la VMC et la source de froid

Branchement de la boite à eau sur une VMC double flux

Installation de la boite à eau pour puits provençal hydraulique
Installation de la boite à eau pour puits provençal hydraulique

La boite à eau se positionne sur le tuyau de retour vers les pièces à vivre sur le VMC double flux

Composition du kit puits canadien hydraulique pour VMC

Dimensions de la boite à eau pour puits canadien

Dimensions de la boite à eau pour puits provençal hydraulique
Dimensions de la boite à eau pour puits provençal hydraulique

A: 536 mm, B: 468 mm, C: 567 mm ,D: 250 mm, G: 250 mm

Débit nominal: 250 - 700 m3 / h

Puissance froid 18-21°c : 500 w à 250 m3 / h à 2=1050 w à 700 m3 / h

Puissance chaud 35-30°c: 1500 w à 250 m3 / h à 3 kw à 700 m3 / h

Contenu de la livraison du kit

  • 1 boite à eau à brancher sur une VMC double flux
  • 1 puits canadien hydraulique de 270 cm de haut
  • 1 station de mélange
Pas de documents
