Branchement thermostat IFTTT sur pompe à chaleur ou chaudière

Branchement thermostat IFTTT sur pompe à chaleur ou chaudière

La pompe à chaleurBranchement filaireBranchement matériel IFTTTLogiciel IFTTTThermostat IFTTT recommandés

Le contact sec sur la pompe à chaleur ou chaudière

Chaque pompe à chaleur ou chaudière est équipée d'une rangée de dominos en attente pour l'utilisation d'un thermostat externe

On y trouve

  • L : alimentation phase qui peut être utilisé pour l'alimentation du thermostat mais surtout, le thermostat avec son interrupteur interne permettra le retour de la pahse vers la pompe à chaleur (C ou H)
  • C : retour du thermostat vers la pompe à chaleur ou chaudière qui permettra à la chaudière de démarrer ou s’arrêter en mode chaud
  • H : retour du thermostat vers la pompe à chaleur ou chaudière qui permettra à la chaudière de démarrer ou s’arrêter en mode froid

Quand le chauffage ou le rafraîchissement ne sont pas demandés par le thermostat, alors C ou H nde sont pas alimentés

Quand il y a besoin de chauffage ou rafraîchissement, alors soit C ou H sont alimentés par L par l'intermédiaire du thermostqt

Contact sec pour branchement thermostat sur pompe à chaleur ou chaudière
Contact sec pour branchement thermostat sur pompe à chaleur ou chaudière

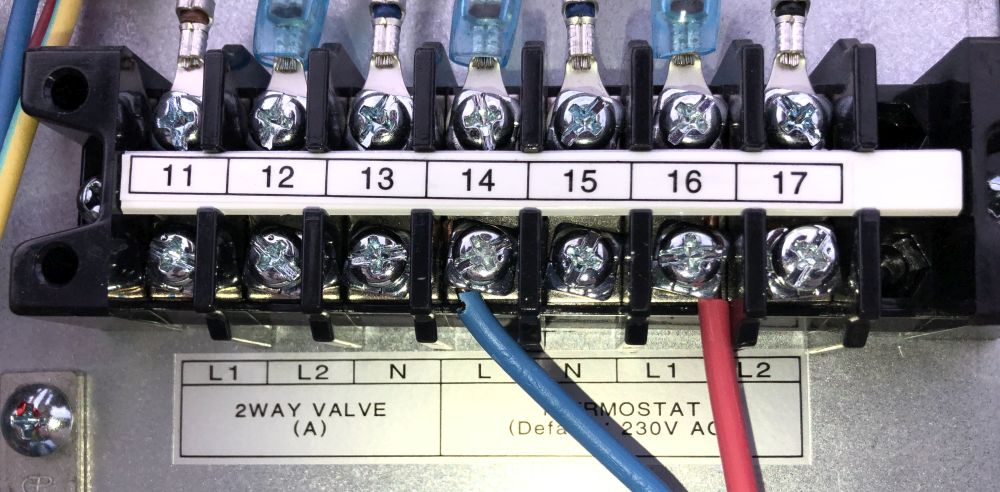

Voici un exemple de bornier à vis sur une pompe à chaleur LG monobloc

Comme vous pouvez le constater, il faut mieux vérifier l'étiquette en dessous du bornier que de faire confiance à la numération fournie dans la documentation technique

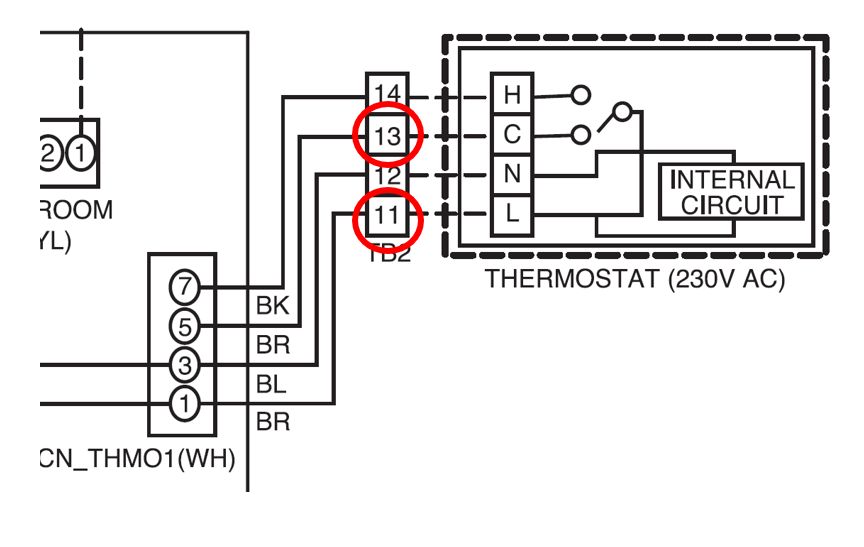

Branchement filaire d'un thermostat sur pompe à chaleur ou chaudière

Bien que le propos de l'article est bien IFTTT, l''étude du branchement filaire est intéréssant pour comprendre le fonctionnement:

Le thermostat est alimenté en 220V par la pompe à chaleur ou chaudière à partir du bornier L e N (11 et 12)

Le retour chauffage est branché sur le "NO" normalement ouvert de telle façon que quand le chauffage est demandé, le retour 12 recoit la phase.

Afin d'alimenter NO est 220V, il faut installer un pont en L (11) et COM. COM, NO et NC fonctionnent alors exactement comme un va et vient.

Avec le IFTTT, on va éliminer ce câblage entre les 2 appareils et créer une petite boite pour la pompe à chaleur ou chaudière pour recevoir les recettes IFTTT et alimenter le bornier 14

branchement thermostat filaire sur pompe à chaleur ou chaudière

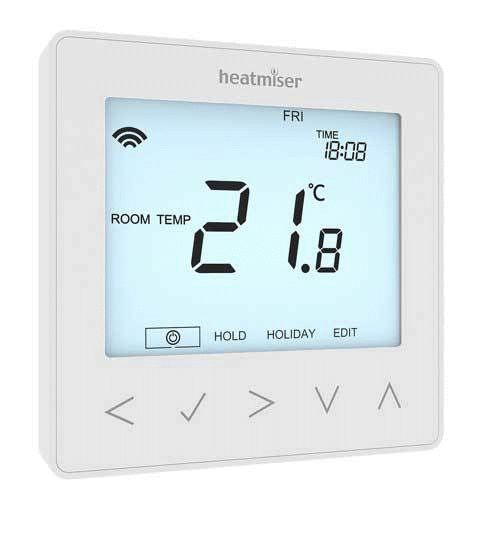

Le thermistat heatimser NeoStat permet ce branchement filaire mais aussi le branchement en thermostat IFTTT

Thermostat NeoStat IFTTT pour pompe à chaleur et chaudière

Branchement matériel du thermostat IFTTT sur pompe à chaleur ou chaudière

Pour faire ce travail, on besoin de créer un boitier électrique qui contiendra

  • Un boitier électrique standard de xx cm de large
  • Une prise électrique à monter dans un boitier électrique
  • un optimiseur : relais pour chauffage vendu sur ce site
  • Un prise commandée Priska WIFI - IFTTT

Nous vous conseillons d'installer ce boitier à côté du tableau électrique pour pouvoir récupérer des fils ad-hoc mais aussi à un endroit ou le wifi passe bien.

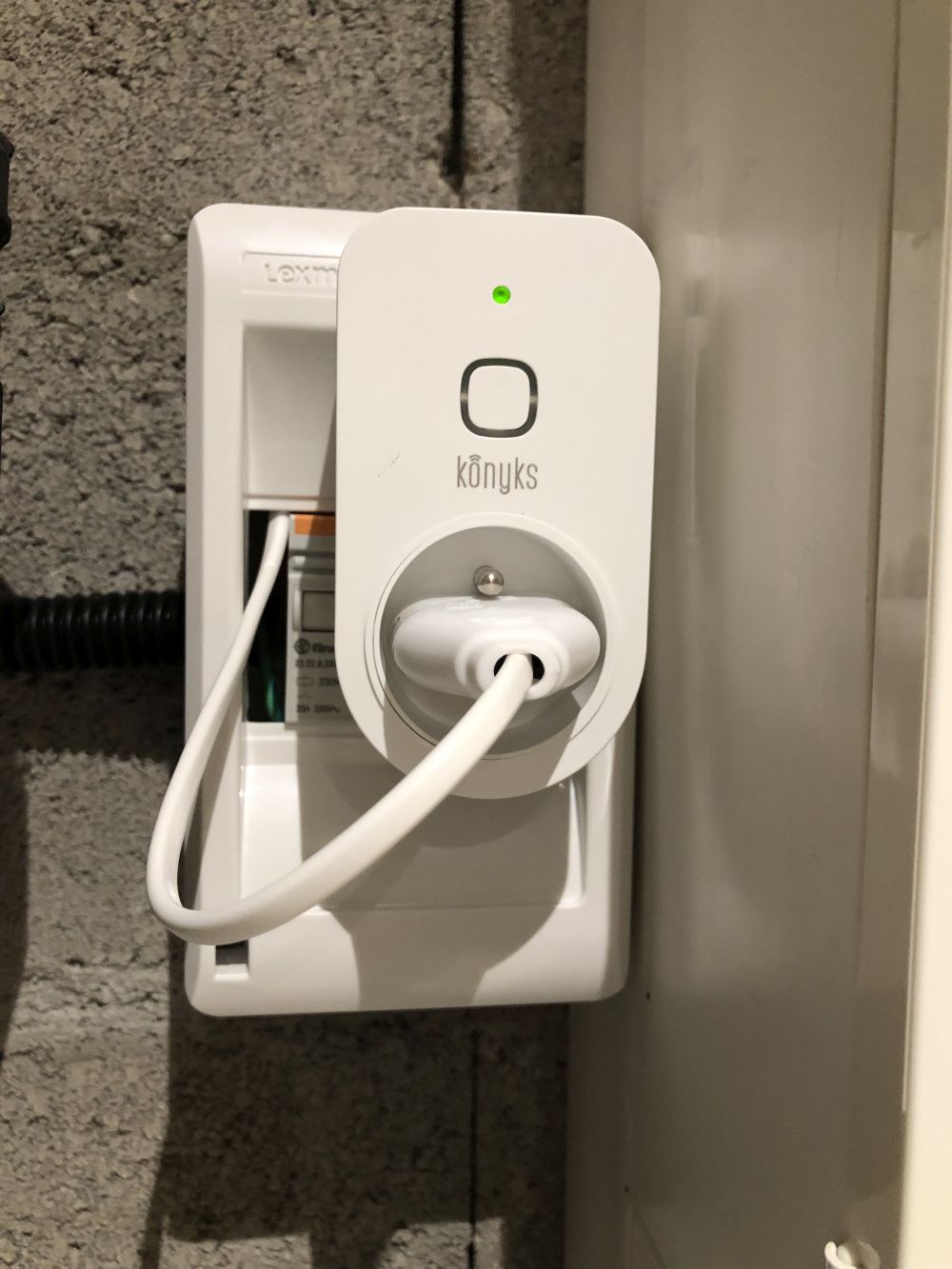

Le coffret installé ressemble à cela

coffret pour thermostat IFTTT

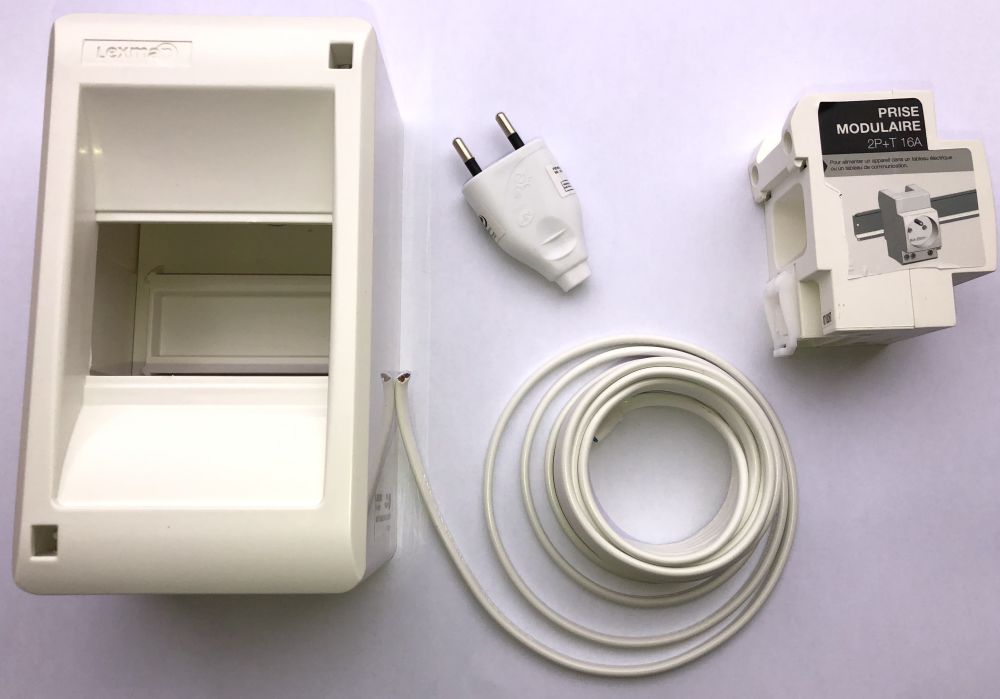

Pour cela vous aurez besoin de composants achetés dans le commerce:

  • Un boitier électrique avec rail DIN standard
  • Une pise 3 broches standard pour implantation sur rail DIN
  • Une prise de courant
  • Du fil électrique permettant de faire passer quelques watss seulement
composants pour thermostat IFTTT

A cela vous pourrez utiliser

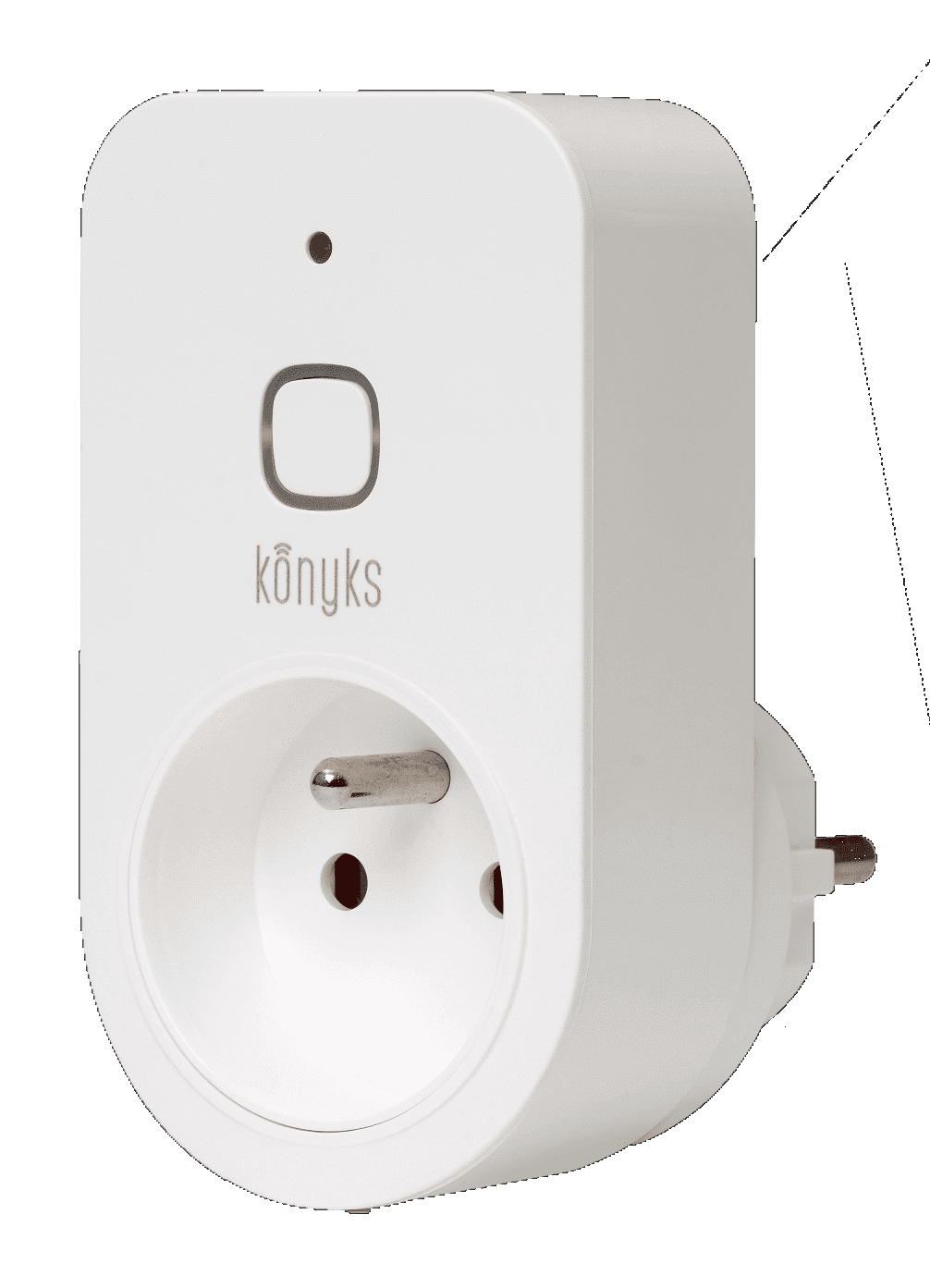

Une prise de courant Priska commandée wifi IFTTT

Prise de courant Priska pour thermostat FTTT

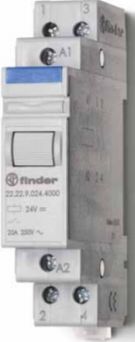

Et l'optimiseur

Optimiseur pour thermostat IFTTT

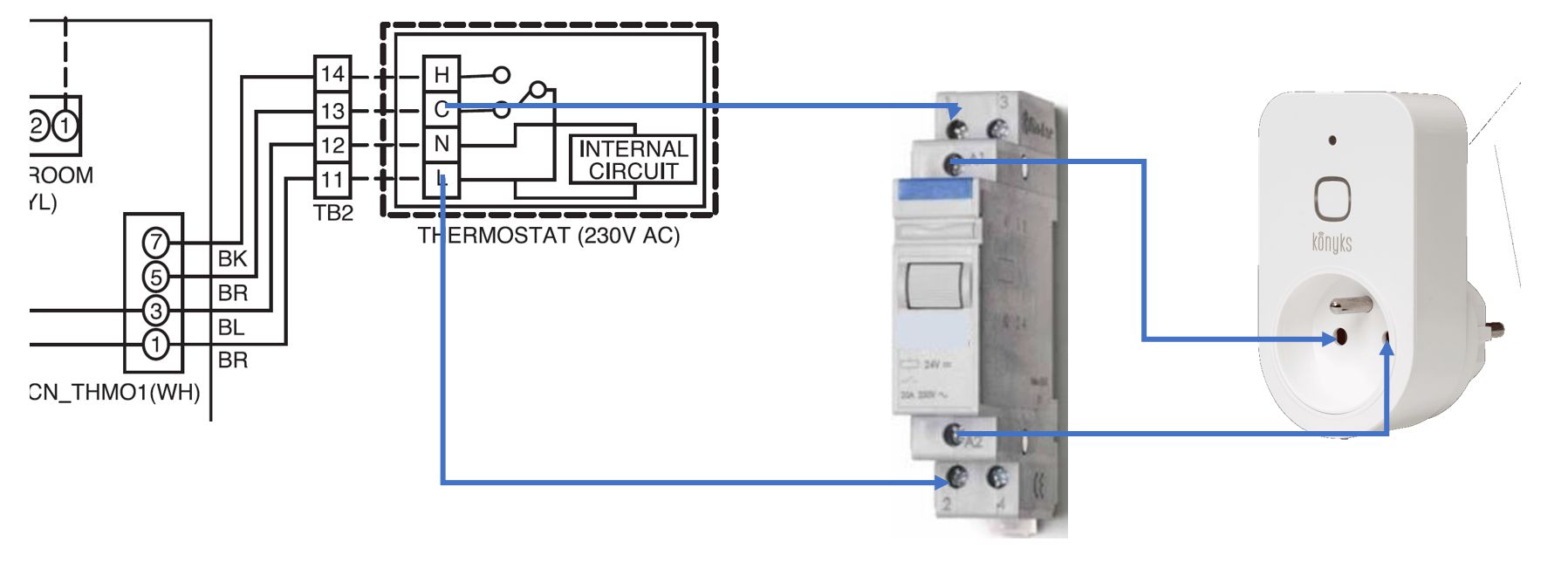

Le schéma de principe de branchement du thermostat IFTTT sur une pompe à chaleur ou chaudière

La prise de courant à monter sur rail DIN est à alimenter en 200V pour le tableau électrique de la maison

La prise wifi IFTTT se branche dessus.

Sur la prise wifi IFTTT pour installe la prise et le fils qui seront branchés sur les bornes A1 et A2 de l’optimiseur (pas de sens particulier pour les fils)

Le fils L et C venant de la pompe à chaleur ou chaudière seront à brancher sur 1 et 2 ou 3 et 4.

Branchement sonde point de rosée sans fils sur pompe à chaleur

Ainsi le système pilote un relais qui fait passer ou coupe le courant pour le chauffage comme le ferait un thermostat filaire.

Tester le système de thermostat IFTTT pour pompe à chaleur

Une fois tout branché et capot fermé, alors vous pouvez appuyer sur le bouton de mise en marche manuelle de la prise WIFI - IFTTT. Le "clac" du relais doit s'ettendre et la chaudière démarrée. Vous être prêt pour le volet IFTTT

Logiciel pour thermostat IFTTT sur pompe à chaleur ou chaudière

Le mieux pour commencer est de regarder le tuto suivant sur IFTTT et le thermostat IFTTT

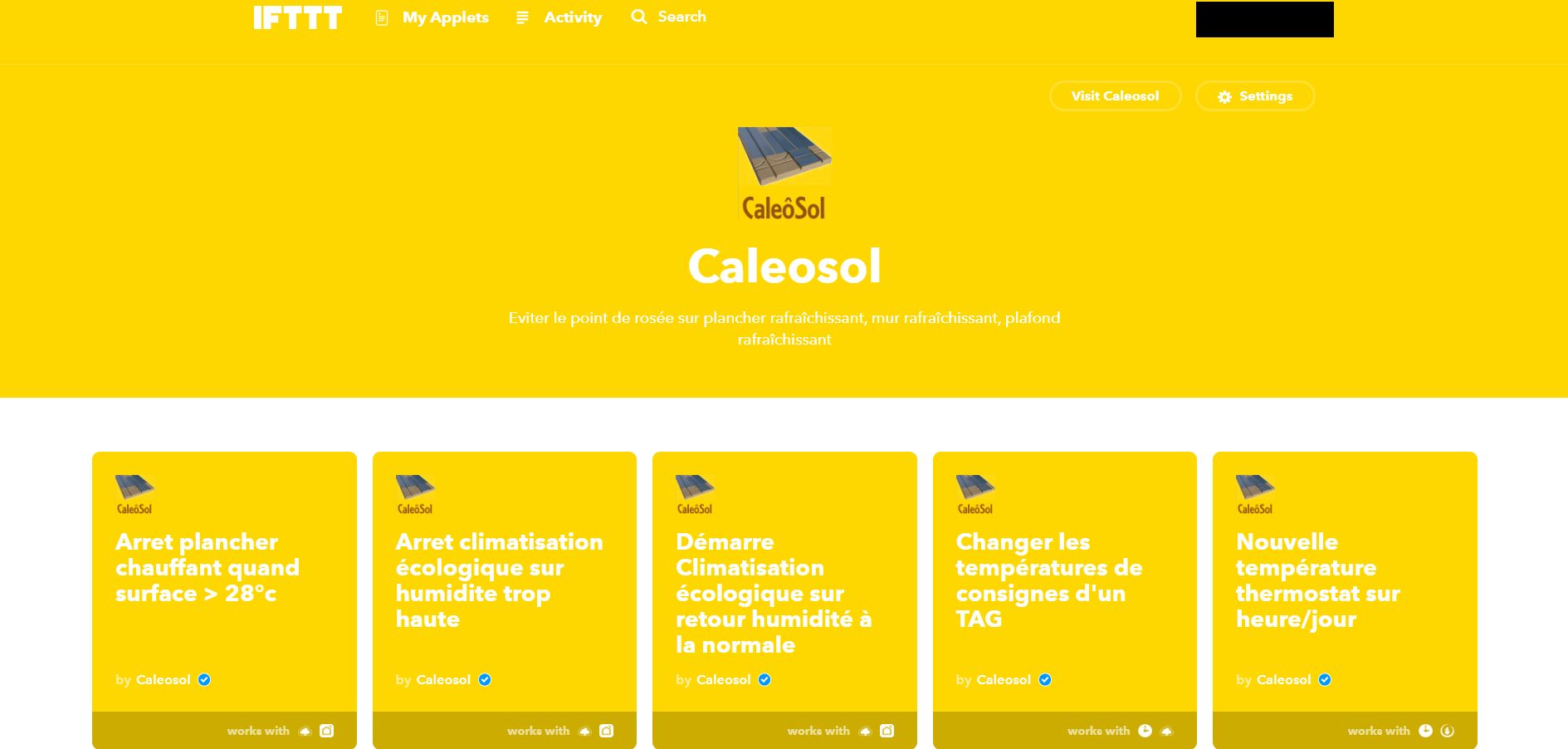

Pour utiliser le thermostat IFTTT, il vous faudra des recettes qui vous pourrez trouver ici

Recettes pour thermostat IFTTT

Thermostat IFTTT pour pompe à chaleur ou chaudière

Nous supportons actuellement le matériel suivant

  • Thermostat Heatmiser filaire NeoStat
  • Thermostat Heatmiser sans fils NeoAir
  • TAGs : sonde de température et sonde de point de rosée combinés permettant une variation temporelle de 0,2 °c

Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
