Branchement sonde point de rosée sur une pompe à chaleur

Branchement sonde point de rosée sur une pompe à chaleur

La pompe à chaleurSonde sans filsLa sonde filaire

Le point de rosée pour un plancher rafraîchissant

Il est indispensable de placer une sonde point de rosée au sol quand le plancher est en rafraîchissant pour éviter les glissades quand l'atmosphère est trop chargé en humidité.

Le contact sec sur la pompe à chaleur pour la sonde point de rosée

Pour brancher une sondée de point de rosée sur une pompe à chaleur ou peut profiter de la possibilité de brancher un thermostat externe qui utilise la technique du contact sec utilisé par touts les thermostats.

  • récupération du 220 V sur le "domino" prévu pour le contact sec "thermostat externe"
  • d'envoyer le 220 V sur le "domino" Cold" ou "C" ou "froid" de la pompe à chaleur. L'autre connection étant "H" comme Hot ou chauffage

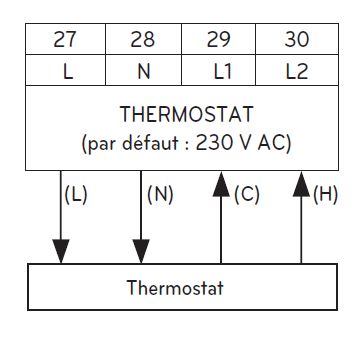

Contact sec pour branchement sonde point de rosée sur pompe à chaleur

Branchement sonde point de rosée sans fils

Le schéma proposé n'est pas le plus simple que l'on pourrait faire, mais il a l'avantage de

  • Utiliser le 220V de la pompe à chaleur donc pas de risque de mauvaise phase ou
  • introduire du 220V dans la machine quand elle est à l’arrêt pour maintenance par exemple
Branchement sonde point de rosée sans fils sur pompe à chaleur

Le principe est le suivant

  • La prise 220 V est allumée quand on peut climatiser: sonde point de rosée en dessous du seuil limite
  • La prise alimente le relais optimiser sur les bornes A1 et A2 (il n'y a pas de sens entre neutre et phase)
  • Le 220V (L) et contact C (cold ou froid) sont branchés sur 1 et 2 ou 3 et 4.

Branchement sonde point de rosée filaire

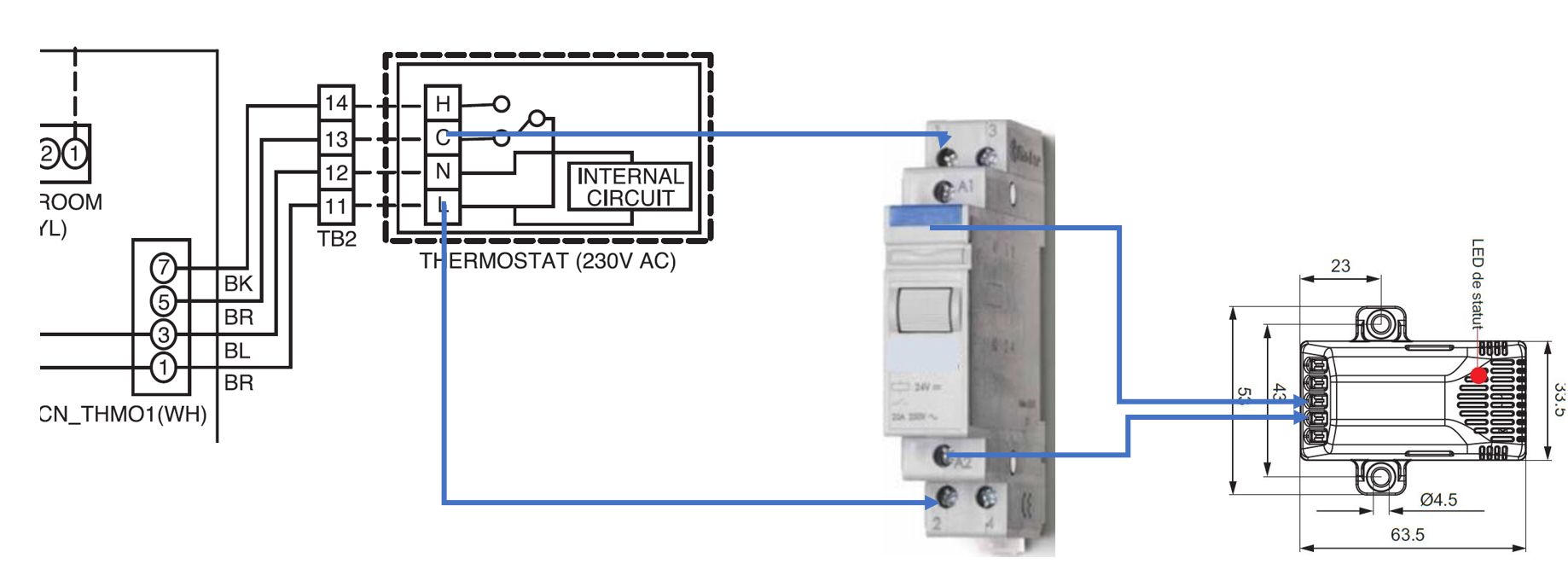

Branchement sonde point de rosée filaire sur pompe à chaleur

Le principe est le suivant

  • La sonde point de rosée 24V est allumée quand on peut climatiser: sonde point de rosée en dessous du seuil limite
  • La sonde point de rosée alimente le relais optimiser sur les bornes A1 et A2 (il n'y a pas de sens entre neutre et phase)
  • Le 220V (L) et contact C (cold ou froid) sont branchés sur 1 et 2 ou 3 et 4.

Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
