Thermostat filaire pour radiateur réversible

Le thermostat filaire pour radiateur réversible, cassette, console murale chaud - froid

‍

‍

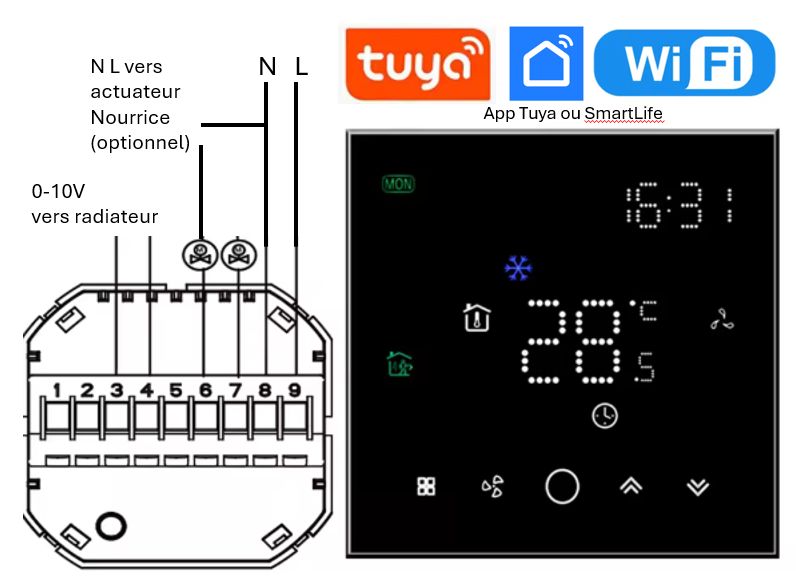

Le thermostat doit se brancher sur les 2 fils du moteur du radiateur réversible, alimenté en 220V et peut alimenter en 220V un actuateur de nourrice pour couper l'eau chaude/froide vers le radiateur.

Les fonctions

• Le 0-10V fait varier la vitesse du ventilateur dans le radiateur, voire l'arréter si pas de besoins
• L'actuateur arréte ou laisse passer l'eau de chauffage vers le radiateurs




Contenu de la boîte :

• Thermostat : 1 pièce
• Vis : 2 pièces
• Guide d'utilisation : 1 pièce
• Plaque murale : 1 pièce
• Contrôle qualité validé : 1 pièce

À propos de votre thermostat

Les thermostats ronds à écran tactile de la série OJ-03 sont conçus pour contrôler l'allumage/l'arrêt des ventilateurs et des vannes dans les applications de climatisation, en comparant la température ambiante à la température de consigne pour assurer confort et économies d'énergie.

Définition des modèles :

• A : Deux tuyaux ; contrôle unité ventilo-convecteur et vanne motorisée deux fils
• M : Deux tuyaux ; contrôle unité ventilo-convecteur et vanne motorisée 0-10V
• E : Quatre tuyaux ; contrôle unité ventilo-convecteur et deux vannes (chauffage/refroidissement)
• N : Communication Modbus RTU
• W : Connexion Wi-Fi
• K : Carte-clé
• W2 : Fenêtre
• T : Horloge
• P : Programmable
• E : Capteur externe

Exemple : OJ-03ALW

Caractéristiques principales

Apparence :

• Boîtier caché 86 mm et boîtier rond européen 60 mm compatibles
• Aspect blanc intégral, design moderne
• Affichage LED, économie d'énergie, protection des yeux
• Boutons tactiles pour une utilisation simple
• Cadre argenté élégant
• Épaisseur visible au-dessus du mur : 12 mm
• Système d'interconnexion pour une installation facile

Fonctionnalités :

• Fonctions avancées : Wi-Fi, Modbus, etc.
• Précision de 0,5°C
• Affichage personnalisable en °C ou °F
• Mémoire des données en cas de coupure de courant
• Programmation 5+2 périodes pour optimiser confort et économie
• Programmation temporaire possible
• Synchronisation des paramètres (langue, fuseau horaire, adresse)
• Ajout illimité de thermostats dans l'application, prise en charge des scénarios intelligents
• Création de groupes de thermostats pour un contrôle centralisé
• Intégration avec Amazon Echo, Google Home, Tmall
• Partage de l'appareil possible

Spécifications techniques

• Plage de température réglable : 5 à 35°C
• Précision : ±0,5°C
• Plage d'affichage : 5 à 99°C
• Température ambiante : 0 à 45°C
• Humidité ambiante : 5 à 95% HR (sans condensation)
• Température de stockage : -5 à 45°C
• Consommation : <1,5W
• Matériau du boîtier : PC + ABS (ignifuge)
• Boîte d'installation : 86 x 86 mm carrée ou 60 mm ronde européenne
• Bornes : 2 x 1,5 mm² ou 1 x 2,5 mm²
• Classe de protection : IP20
• Boutons tactiles capacitifs

Avant le câblage et l'installation

1. Lisez attentivement ces instructions. Le non-respect peut endommager le produit ou créer un danger.
2. Vérifiez les caractéristiques indiquées pour vous assurer de la compatibilité avec votre application.
3. L'installateur doit être un technicien qualifié.
4. Après installation, vérifiez le fonctionnement selon les instructions.

Avertissement :Risque de choc électrique ou d'endommagement de l'équipement. Coupez l'alimentation avant l'installation.

Installation et câblage

• Compatible avec boîtes standard 86 mm ou 60 mm européennes.
• Étapes principales :
  1. Coupez l'électricité.
  2. Connectez l'alimentation et la charge aux bornes appropriées.
  3. Fixez la plaque de montage au mur avec les vis.
  4. Installation terminée.

Utilisation de l'écran d'accueil

• Chauffage/refroidissement/ventilation
• Affichage température ambiante et de consigne
• Allumage/arrêt : appuyez sur le bouton dédié
• Mode manuel ou programmable : appui long sur le bouton correspondant
• Réglage de la température : en mode manuel, utilisez les flèches
• Verrouillage : appui long 5 secondes
• Sélection du mode système : chauffage, refroidissement, ventilation
• Réglage de la vitesse du ventilateur : Auto, Haut, Moyen, Bas
• Restauration des paramètres usine : via l'application

Programmation hebdomadaire

• 6 périodes par jour : 3 périodes confort (pièce occupée), 3 périodes économie (pièce inoccupée)
• Réglage de l'heure et de la température pour chaque période
• Programmation distincte pour semaine et week-end

Exemple de programmation par défaut :

• Semaine :
  • 06:00 : 20°C
  • 08:00 : 15°C
• Week-end :
  • 06:00 : 20°C
  • 11:30 : 20°C
  • 13:30 : 20°C

Connexion Wi-Fi

1. Téléchargez l'application "Smartlife" sur l'App Store ou Google Play, ou scannez le QR code fourni.
2. Suivez le tutoriel pour connecter le thermostat :
   • Mode EZ : thermostat éteint, appui long jusqu'à ce que l'écran clignote rapidement et affiche l'icône Wi-Fi.
   • Mode AP : thermostat éteint, appui long jusqu'à ce que l'écran clignote lentement et affiche l'icône AP.
3. Suivez les instructions de l'application pour terminer la configuration.

Recyclage et environnement

Tous les produits marqués du symbole de collecte séparée des DEEE doivent être éliminés séparément des déchets ménagers. Pour protéger la santé et l'environnement, déposez-les dans les points de collecte désignés par les autorités locales.

‍
