PAC ModBus

80.00

€ TTC départ usine

sur devis

Achat en ligne, Devis au 02 34 46 00 00 ou magasins spécialisés ou professionnels de pose
ou demande d'échantillon ou demande d'étude
Prix Belgique = Prix France
Prix Suisse = Prix €HT + 10€/m² de transport et douane, TVA Suisse payée à la livraison

Gestion des PAC ModBus

  • Module de gestion sur la box CaleoDom (soft)
  • Paramétrage de CaleoDom pour votre PAC
  • Interface USB <> Modbus série (fils A et B) pour CaleoDom

N'inclut pas la passerelle ModBus dans la PAC
Nous faire parvenir la documentation technique de la PAC avant de passer commande afin de vérifier la compatibilité

Référence interne
Synoptique
Plus d'informations

produits complémentaires

Plus d'informations

Description du produitDétails du produitTéléchargementsArticles à lirePhotosVideosDemande d'infos

Fonctiionnalités du module PAC ModBus

  • Réduction de la consommation électrique de la PAC par une meilleure optimisation
  • Pilotage de la PAC en fonction des besoins réels du bâtiments et donc des thermostats CaleoDom
  • Optimisation de la température et de la puissance et donc du COP en fonction des thermostats
  • Vilsualisation de tous les paramétres de la PAC chez vous et partout dans le monde
  • Télésurveillance de la PAC
  • Programmation de l'eau chaude sanitaire (à heure fixe ou sur température mini)

Tableau de bord PAC Modbus

Tableau de bord PAC ModBus
Tableau de bord du module PAC ModBus


Le tableau de bord PAC ModBus (1 pour les PAC aéro et 1 autre pour les PAC géothermiques) permet de

  • voir en temps réel les paramètres essentiels de fonctionnement de la PAC (températures, vitesse du compresseur, COP ,puissances)
  • voir les consommations heure par heure sur les dernières 24 heures
  • Comparer la consommation par rapport aux données de votre DPE
  • Montre les prévisions pour les 24 prochaines heures
  • Donne une estimation du coût du chauffage
  • Le besoin en chauffage en provenance des thermostats
  • La consigne actuelle de température de la PAC

Les données peuvent varier en fonction de la disponibilité des infos livrées par la PAC

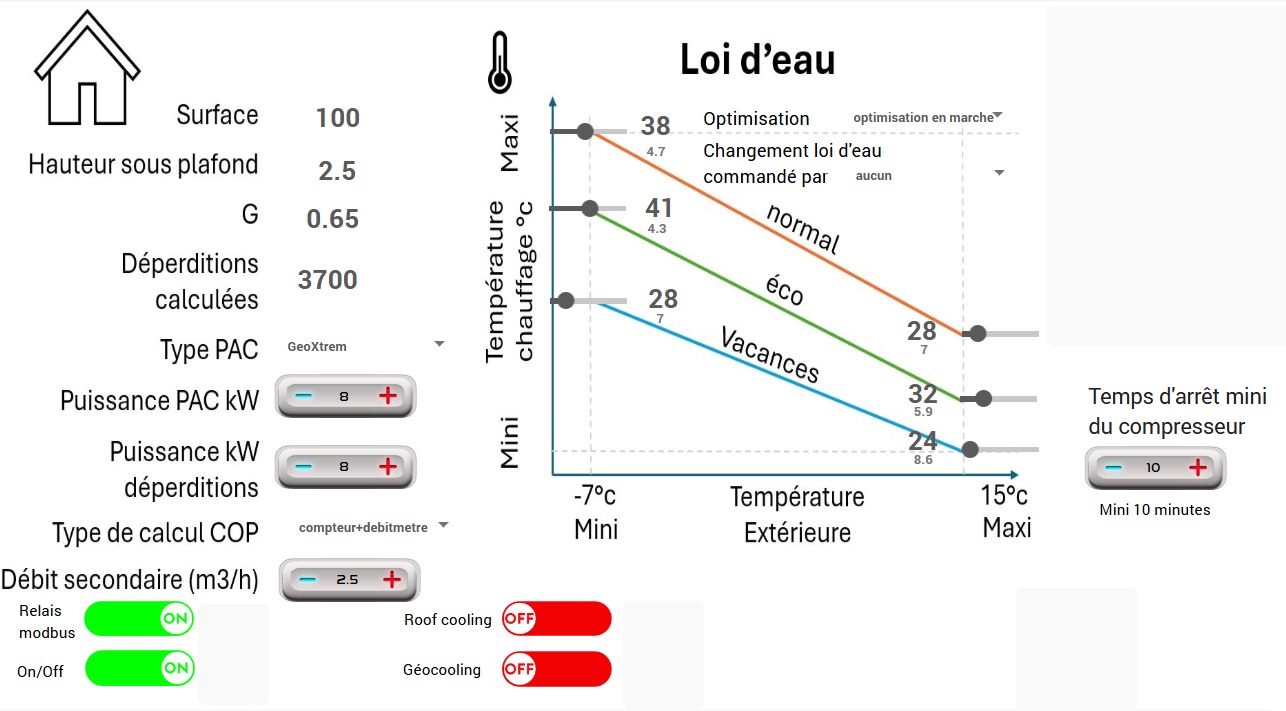

Paramètres essentiels de la PAC ModBus accessibles au bout des doigts

Tableau de paramétres essentiels du module PAC ModBus
Tableau de paramétres essentiels du module PAC ModBus

  • Rappel des paramétres essentiels du bâtiment pour calculer les besoins maxi à température mini pour votre région
  • Comment va etre calculer le COP
  • Débit d'eau prévu utile si le COP utilise le débit pour le calcul
  • ET les LOIS d'EAU

Pourquoi plusieurs loi d'eau :

Traditionnellement, il n'y a qu'une seule loi d'eau dans une PAC qui est utilisée pour chauffer le bâtiment à la température de confort .  Mais si vous partez en vacances ou la nuit, la température de chauffage est baissée et donc la température de chauffage de la PAC le devrait aussi en conséquence.

Baisser la température de la PAC quand la température de chauffage est baissée peut vous faire gagner 10 à 20% de consommation électrique

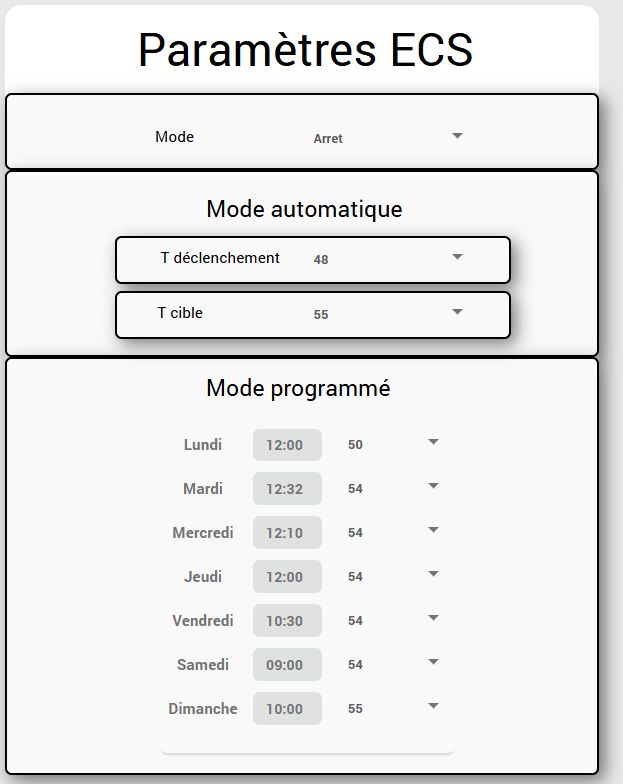

Piloter l'ECS par le module PAC ModBus

Programmation ECS dans le module PAC ModBus
Programmation ECS dans le module PAC ModBus

Que faisons nous pour vous livrer un module PAC ModBus fonctionnel ?

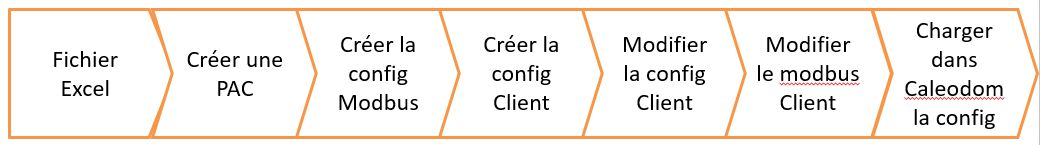

Workflow de création en partant d'une nouvelle PAC
Workflow de création en partant d'une nouvelle PAC

La PAC peut déjà être dans notre base de données, ce qui simplifie le travaille pour nous. Mais dans le cas d'une nouvelle PAC nous créons pour vous tout l'environnement ModBus à partir des fiches techniques du fabricant.


In fine, une fois la PAC créée, il faut juste mettre les bons paramétres par rapport à votre installation

Paramètres propres à l'installation PAC ModBus
Paramétres propres à l'installation



Comment brancher la PAC au PAC ModBus ?

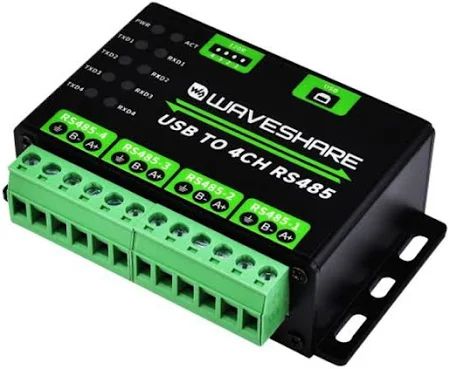

Interface USB- ModBus RTU (série)
Interface USB- ModBus RTU (série)

L'interface livrée se branche d'un côté sur un port USB de la box CaleoDom et de l'autre sur la PAC avec un câble de type 1 paire torsadée sur les borniers A et B du bornier 1. Ces 2 fils se branchent A sur A et B sur B sur le bornier de l'interface ModBus de la PAC, le blindage peut se brancher sur le port "terre" pour réduire les parasites.

Composition du Module PAC ModBus

  • Add-on logiciel pour la box CaleoDom
  • Archivage des données de la PAC sur plusieurs mois
  • Interface USB <> ModBus série (files A et B)
