Kit plafond chauffant rafraîchissant RE2020 ECO+
Référence produit EAN13
3760345930000
Référence interne

Kit plafond chauffant rafraîchissant RE2020 ECO+

Prix avant remise

 54,90 €

€ TTC / m² prix public

Paiement par carte
Livraison ecommerce France uniquement
Belgique = Livraison sur devis au 023181570
Suisse = Livraison sur devis au 0225190211
Prix Suisse = Prix France TTC + TVA Suisse (7,7%)

Description du kit plafond chauffant rafraîchissant RE2020 ECO+

  • Isolation phonique NATURE+ BIOSOURCE
  • Jusqu’à 161w/m²
  • 4 cm d’épaisseur puis 3 cm fin 2021
  • Rafraîchissant

Empreinte CO2 fabrication A1-A3 : -1 kg CO² / m²

  • Fibre de bois : -8,20 kg CO² / m²
  • Tôle aluminium : 7,20 kg CO² / m²
Plus d'informations

produits complémentaires

Plus d'informations

Description du produitDétails du produitTéléchargementsArticles à lirePhotosVideosDemande d'infos

Description kit plafond chauffant rafraîchissant RE2020 ECO+

  • Isolation phonique NATURE+ 18 db
  • Vissage sous fourrure en pas standard de 60 cm
  • 4 cm d’épaisseur puis 3 fin 2021
  • Plaques de 60 x 120 cm
  • Rafraîchissant

La pose du plafond chauffant rafraîchissant

Vissage du plafond chauffant

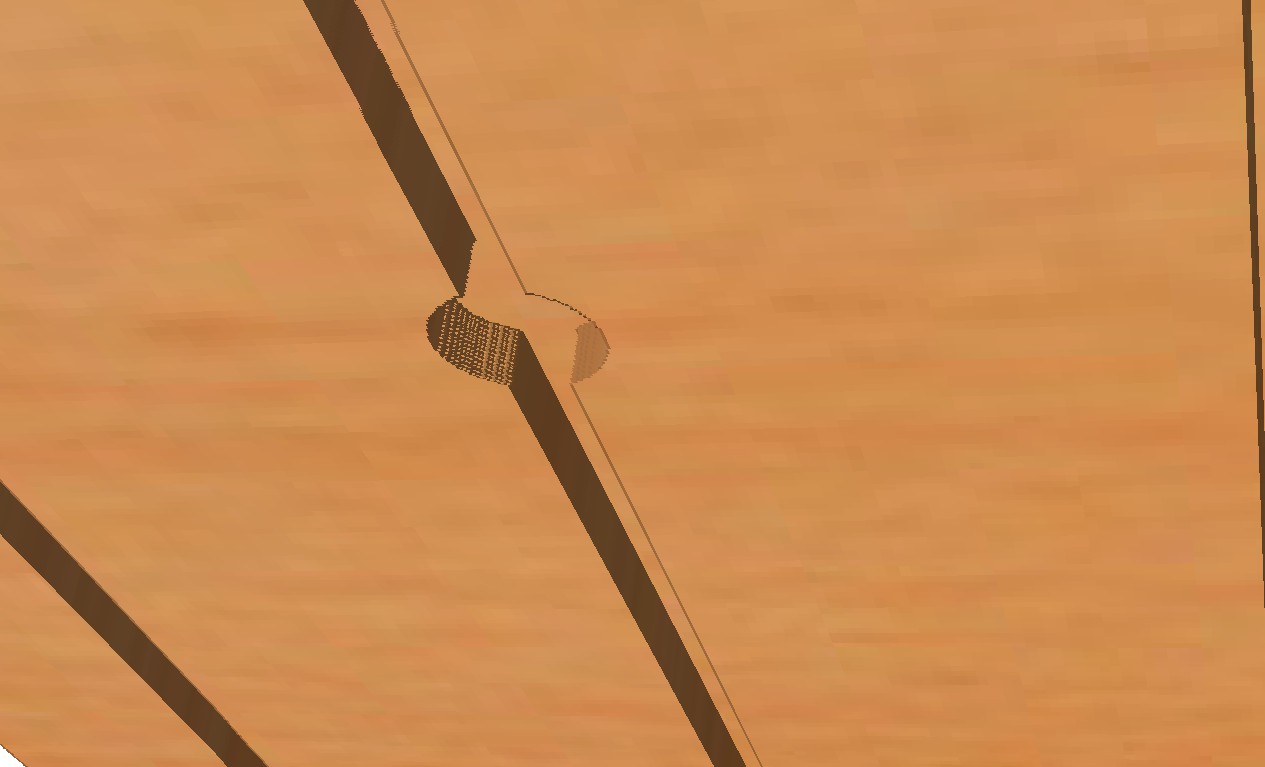

Uniquement 6 vis dont 2 en fond de gorge avec une forme évidée pour permettre l'utilisation du guide de vissage

Forme évidée pour vissage en fond de gorge du plafond chauffant
Forme évidée pour vissage en fond de gorge du plafond chauffant

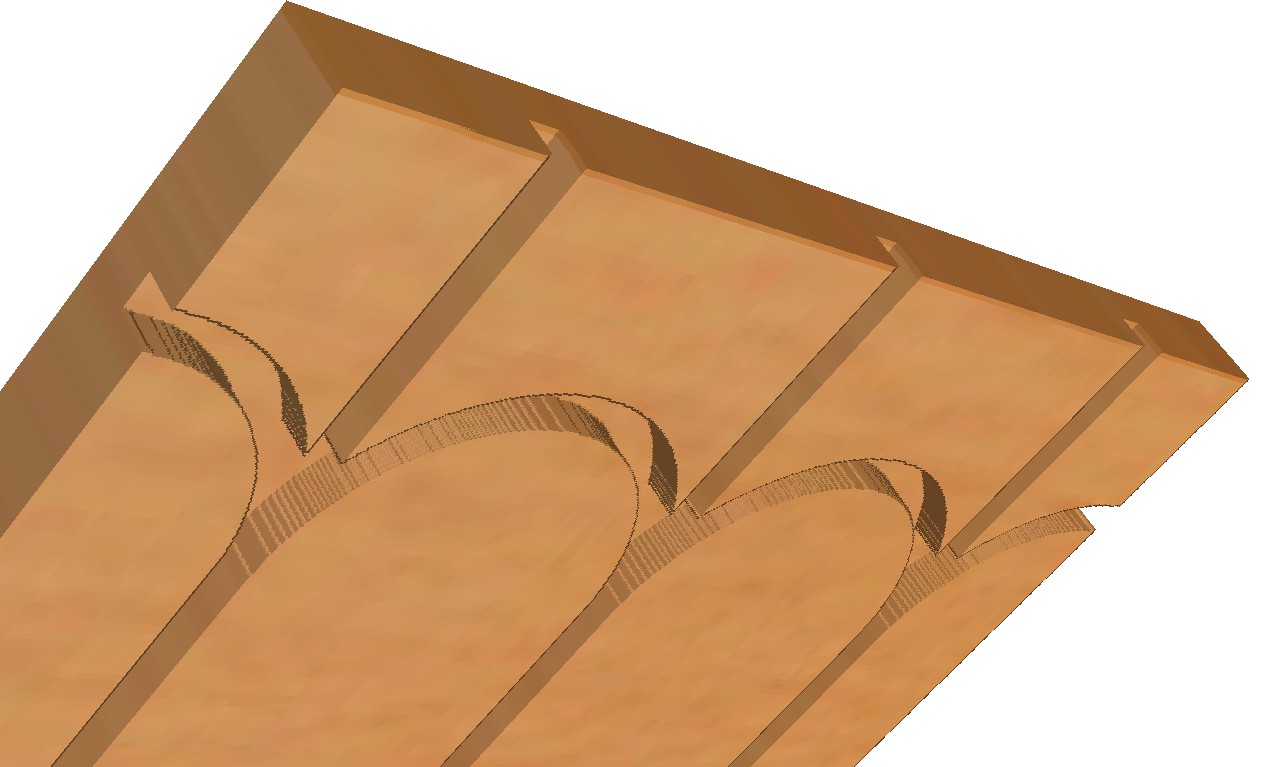

Des retours intégrés sans sens prédéfini pour une meilleure résistance des plaques et une facilité de pose

Retours de boucles intégrés pour la plaque du plafond chauffant
Retours de boucles intégrés

Calepinage du plafond chauffant

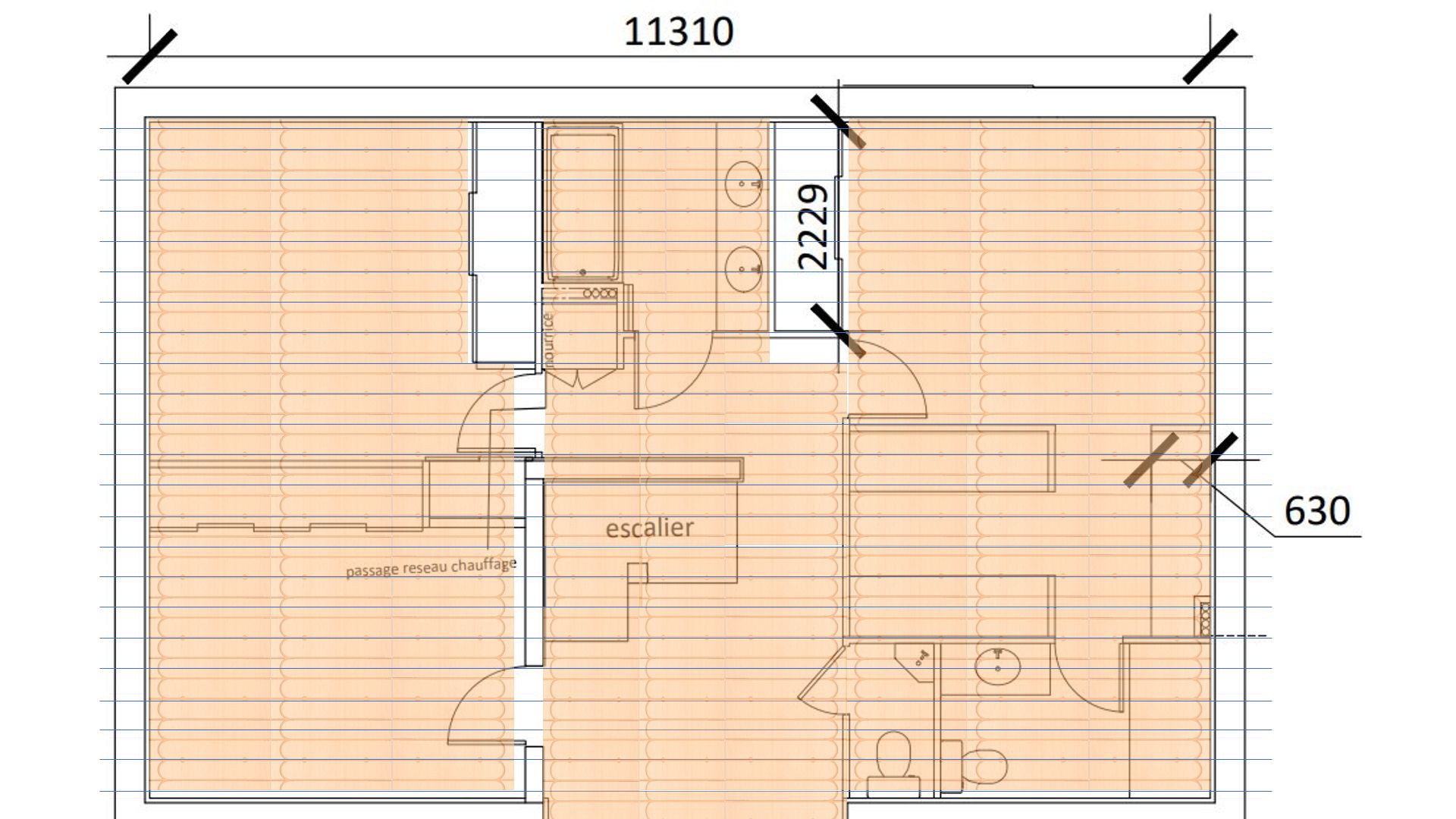

La pose des plaques se fait très simplement le long des fourrures ayant un pas de 60 cm avec un renfort tous les 30 cm. Sur la photo, les fourrures sont représentées par un trait.

Vue d'ensemble de la pose des plaques de plafond chauffant
Vue d'ensemble de la pose des plaques de plafond chauffant

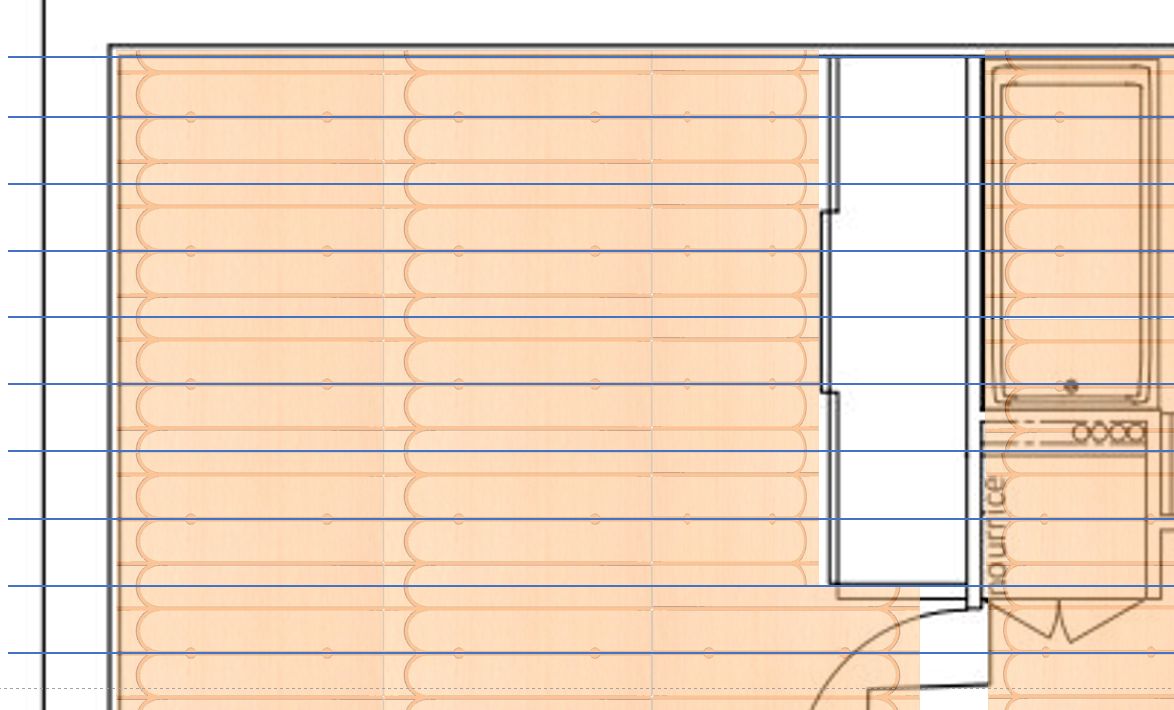

Parallèlement aux fourrures on pose les plaques qu'il y ait chauffage ou pas. On mettra ou pas des tuyaux pour chauffer.

Dans la longueur des fourrures, on pourra remplir les espaces blancs par des plaques neutres pour améliorer la lisibilité du chemin de pose des tuyaux.

Détail de pose des plaques de plafond chauffant RE2020
Détail de pose des plaques de plafond chauffant RE2020

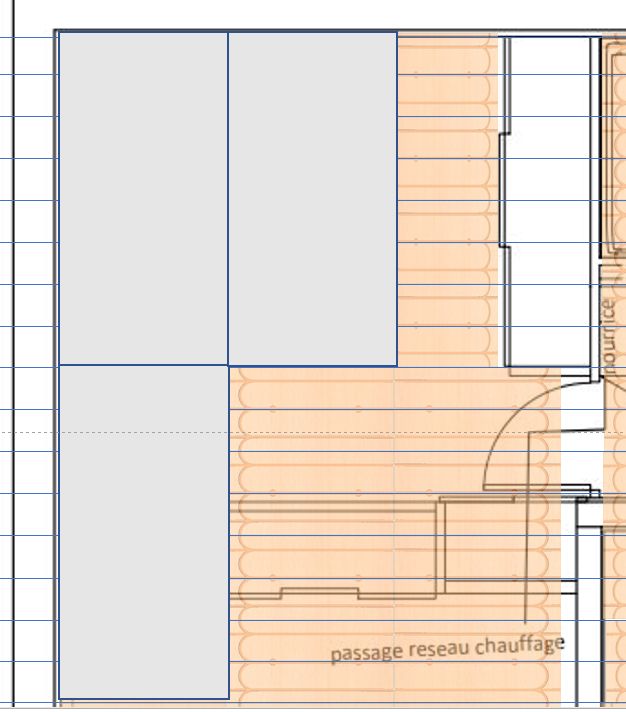

Position des plaques de plâtres sous le plafond chauffant

Les plaques de plâtre en 120 cm par 240 cm sont très faciles à poser car elles suivent exactement la taille des plaques de fibre de bois: 1 largeur de plaque de fibre de bois pour 1 pas de vissage

Position des plaques de plâtre par rapport aux fourrures et plafond chauffant
Position des plaques de plâtre par rapport aux fourrures et plafond chauffant

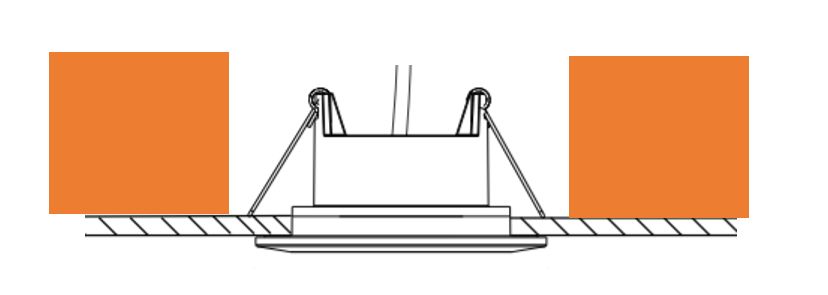

Intégrer les spots lumineux dans le plafond chauffant

Au même titre que l'on ne place pas un spot sous une fourrure mais juste à côté, il en va de même avec les tuyaux d'eau.

Les attaches des spots étant prévu pour une épaisseur standard de plaque de plâtre, il faudra prendre soin de découper la fibre de bois à un diamètre supérieur à celui utilisé pour la plaque de plâtre.

La réservation sera créée avant de placer les tôles aluminium et les tuyaux. Les tôles aluminium sont sécables pour permettre de créer des espaces pour les spots sont perdre de surface de chauffage.

Réservation pour spots dans le plafond chauffant rafraîchissant
Réservation pour spots dans le plafond chauffant rafraîchissant

Organiser le retour de boucle du plafond chauffant rafraîchissant vers la nourrice

le chauffage rafraîchissement se fait à l'aide de boucle de tuyaux d'eau. Une boucle couvre un maximum de 12m². On peut adapter la taille des boucles à la surface des pièces si on désire avoir un thermostat par pièce. Mais il faut à chaque fois faire retourner le tuyau à la nourrice qui permet de répartir l 'eau entre les différentes surfaces.

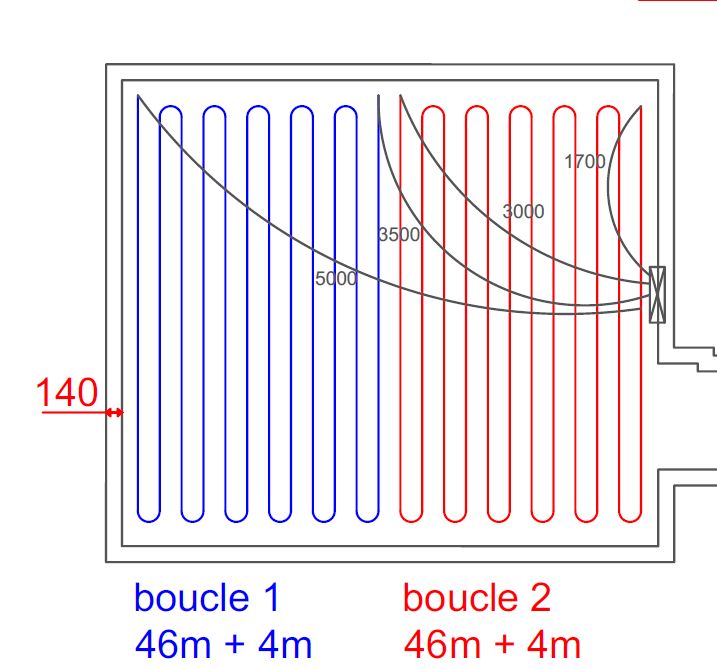

Les retours sont schématisés sur le calepinage ci-dessous. Pour se faire concrètement sur le terrain, il faut

  • Avoir passé un fourreau permettant de passer un tuyau de 16mm de diamètre entre chaque point de retour et la nourrice
  • Avoir créé une réservation dans la plaque de fibre de bois permettant de récupérer le fourreau et pousser le tuyau jusqu'à la nourrice

Une alternative est de mettre en attente le tuyau déjà dans le fourreau et de sertir un raccord au niveau du rerour de boucle.

Calepinage plafond chauffant rafraîchissant RE2020
Calepinage plafond chauffant rafraîchissant RE2020

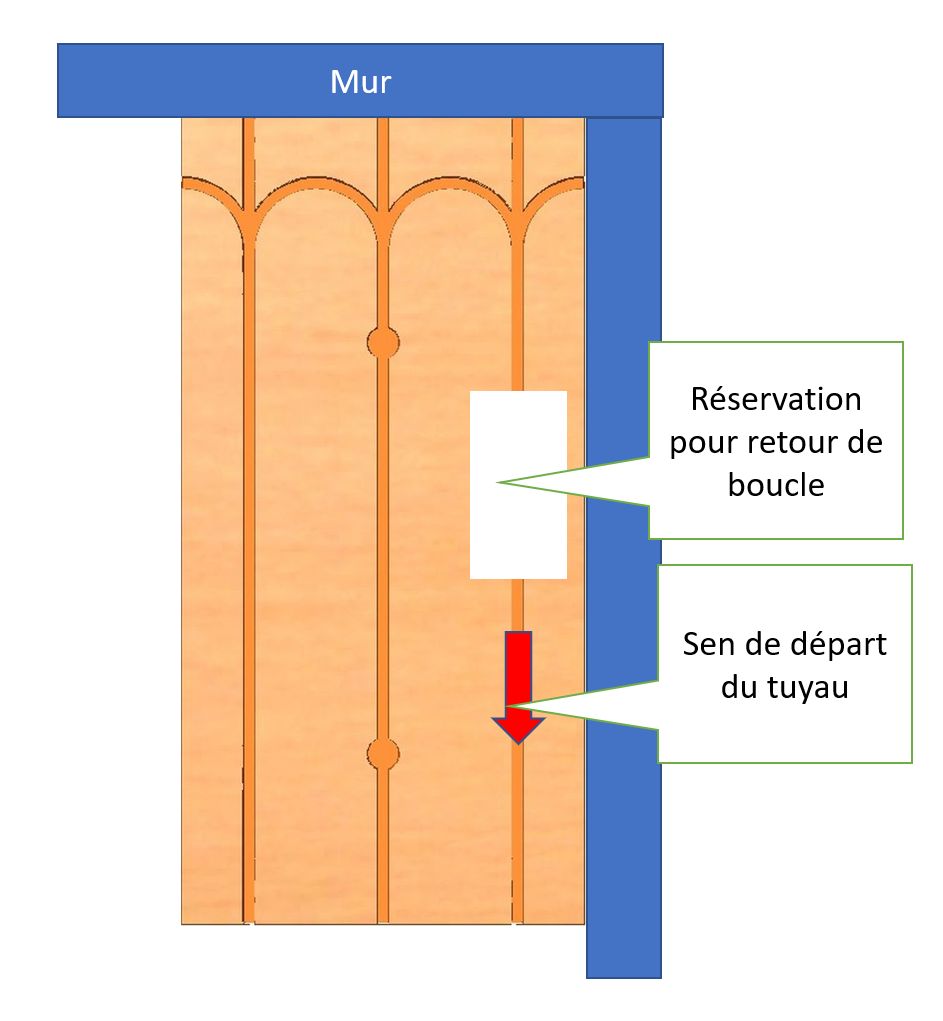

La réservation se fait assez loin du mur extérieur si c'est le cas pour permettre au tuyau de faire en U en sous plafond si cela est nécéaaire.

Réservation pour retour de boucle du plafond chauffant rafraîchissant
Réservation pour retour de boucle du plafond chauffant rafraîchissant

Vissage de rails de cloisons sous le plafond chauffant

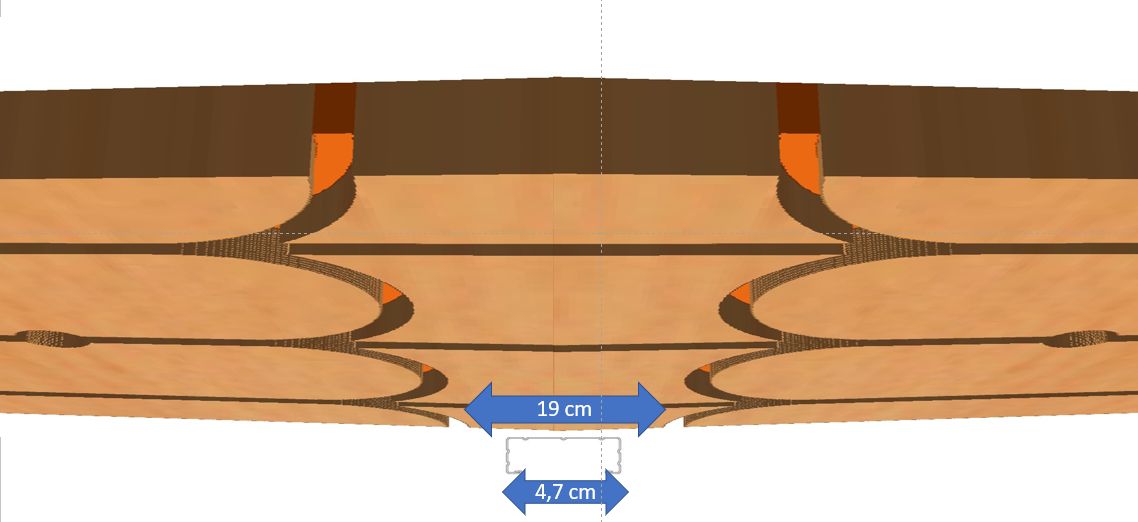

Pour les cloisons perpendiculaires aux fourrures, les plaques de retours du plafond chauffant laissent assez de garde pour visser le rail supérieur de la cloison. La distance entre 2 tuyaux est de 19 cm alors que le rail fait seulement 4,7 cm épaisseur.

Pour les cloisons parallèles aux fourrures, le calepinage montrera à quel endroit ne pas mettre de tuyaux.

Taille du rail de cloison par rapport au passage de tuyaux du plafond chauffant rafraîchissant
Taille du rail de cloison par rapport au passage de tuyaux du plafond chauffant rafraîchissant

Comment commander et acheter le plafond chauffant

Quantité de plafond chauffant à commander

  • La surface à commander pour une maison en construction est la surface intérieure de la maison après isolation des murs extérieurs
  • La quantité de plaques de la commande sera égale à la surface en m² / 0.72. 0,72 représente la surface d'un plaque de 0,6 x 1,2m.
  • 2 à 4 plaques gratuites suivant la taille du projet non rainurées sont ajoutées pour compenser les découpes ou créer une zone "passage de cloison" . Ces plaques sont situées en bas de palettes et servent aussi à éviter que le transport abime les plaques rainurées.
  • La quantité de tôles aluminium représente environ 85% de la surface du plafond
  • La quantité de tuyaux dépend du calepinage

Comment commander le plafond chauffant

Par demande de devis ou commande directe sur notre site

  • Sur devis au 02 34 46 00 00 ou par message en cliquant sur le bouton "études gratuites sous 48h"
    Pour valider la commande :  payer par virement ou chèque 50% à la commande et 50% à la livraison ou 100% à la commande avec 3% d'escompte
  • Sur cette page "boutique", commander la surface dont vous avez besoin avec l'option calepinage
    payer par CB la totalité de la commande puis envoyer votre plan scanné par mail dès retour de la facture

La liste de course pour demander un devis de plafond chauffant

Vous avez la possibilité de mettre dans le panier les éléments que vous voulez. Aller jusqu'à saisir votre adresse email en bas du panier sans aller nécéssairement jusqu'à la page pour payer.

Le devis peut être nécessaire pour un prèt à la banque et prendre son temps pour une décision.

Composition kit plafond chauffant rafraîchissant RE2020 ECO+ Kit complet:

  • Isolant thermique insonorisant fibre de bois Nature+ 300 kpa NF EN 826 SC1a3
  • Isolant certifié biosourcé
  • Plaques droites: 120cm x 60cm avec retours incorporés
  • Réflecteurs aluminium haute qualité de 0,4mm d'épaisseur par 18 cm de large par 1m de long couvrant 85% de la surface totale du plafond
  • Tuyau PERT 16mm spécial plafond pour environ 5 à 5,5 ml de tuyau par m². Le détail exact est donné lors du calepinage
  • Raccords à compression pour nourrice
