plancher chauffant solaire direct

plancher chauffant solaire direct

Définition du plancher chauffant solaire direct

C'est le fait de pouvoir directement injecter de l'eau chaude solaire dans le plancher chauffant. On peut le faire de 2 façons différentes :

  • Avec circulation de liquide entre les panneaux solaires
  • au travers d'un échangeur de chaleur
  • au travers d'un ballon tampon

La circulation directe entre panneaux solaires et plancher chauffant solaire

Cela peut se faire très facilement grâce à une vanne motorisée qui permet de faire passer le liquide caloporteur dans les panneaux ou non. Cette vanne peut être contrôlée par le contrôleur solaire qui envoie un signal à la vanne dès que les panneaux sont plus chauds que le plancher chauffant solaire.

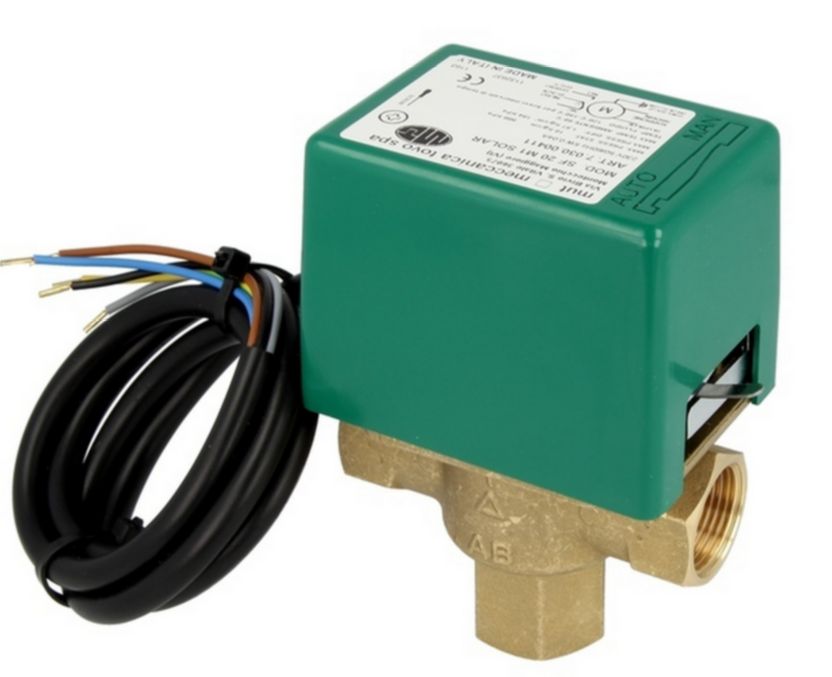

Vanne motorisée par plancher chauffant solaire
Vanne motorisée par plancher chauffant solaire

Ce mode de fonctionnement implique:

  • Utilisation de glycol dans toute les circuits pour éviter le gel l'été.
  • Utilisation de tuiles solaires ou panneaux solaires hybrides qui ne dépassent pas 100° et donc préservent le glycol sans le faire bouillir
  • Ou l'utilisation d'une boucle de décharge de chaleur l'été quand des panneaux haute température sont utilisés.
  • Un débit suffisant pour éviter une température trop importante de liquide dans le plancher chauffant solaire
  • Ou l'utilisation d'une station de mélange qui permettra d'avoir toujours une température solaire régulée.
Station de mélange pour plancher chauffant solaire
Station de mélange pour plancher chauffant solaire

La circulation entre panneaux solaires et plancher chauffant solaire avec échangeur de chaleur

Echangeur à plaque pour plancher chauffant solaire
Échangeur à plaque pour plancher chauffant solaire

L'échangeur à plaque permet de séparer le circuit solaire du plancher chauffant solaire.

Les implications sont:

  • Utilisation de glycol ou eau avec auto-vidange côté solaire
  • Utilisation de tuiles solaires ou panneaux solaires hybrides qui ne dépassent pas 100° et donc préservent le glycol sans le faire bouillir
  • Ou l'utilisation d'une boucle de décharge de chaleur l'été quand des panneaux haute température sont utilisés.
  • L'utilisation d'une station de mélange qui permettra d'avoir toujours une température solaire régulée.

La circulation entre panneaux solaires et plancher chauffant solaire avec ballon tampon

C'est le moyen actuel le plus utilisé car on peut découpler plus facilement les panneaux solaires du plancher chauffant solaire et aussi produire de l'eau chaude sanitaire surtout quand le plancher chauffant solaire n'est pas utilisé.

panneaux solaires et plancher chauffant solaire avec ballon tampon
panneaux solaires et plancher chauffant solaire avec ballon tampon

Les implications sont:

  • Utilisation de glycol ou eau avec auto-vidange côté solaire avec passage dans un échangeur en bas de ballon
  • Utilisation de tuiles solaires ou panneaux solaires hybrides qui ne dépassent pas 100° et donc préservent le glycol sans le faire bouillir
  • Ou l'utilisation d'une boucle de décharge de chaleur l'été quand des panneaux haute température sont utilisés.
  • L'utilisation d'une station de mélange pour ballon qui permettra d'avoir toujours une température solaire régulée en sortie de ballon

Auto-vidange ou non pour plancher chauffant solaire

L'auto-vidange est un moyen intéressant d'éviter le gel ou les sur-températures dans le cas de l'utilisation d'eau

Les implications sont

  • Utilisation d'un échangeur de chaleur ou ballon avec échangeur de chaleur pour éviter la formation de boues dans le plancher chauffant
  • les autres remarques déjà énumérées pour la boucle solaire

Roof cooling avec le plancher chauffant solaire

Avec les tuiles solaires Caleosoleil et surtout le nouveau panneau solaire hybride Caleosoleil PVT, on peut rafraichir le plancher pendant la nuit si la température descend vers les 20°.
